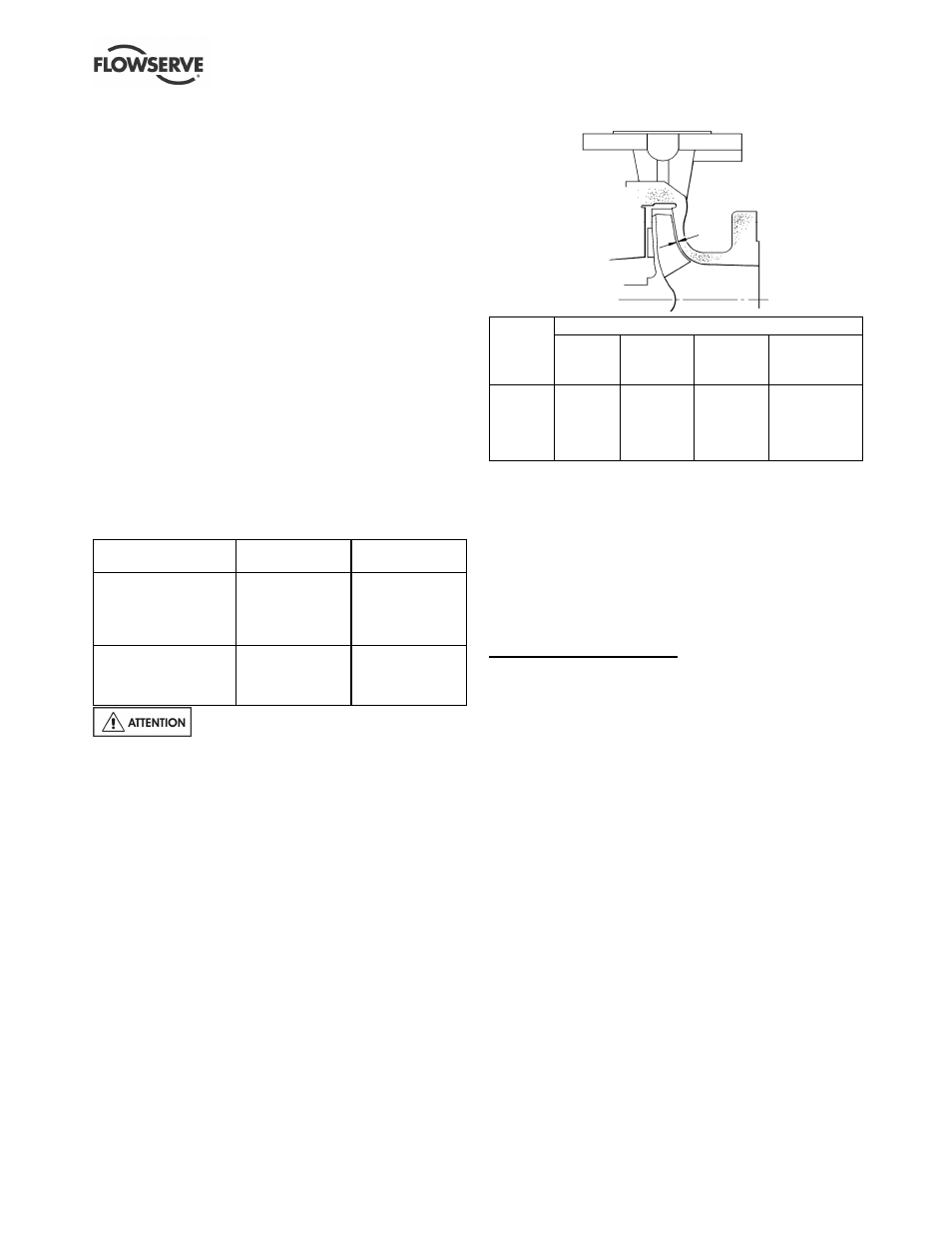

MANUEL D'UTILISATION CPX, CPXR, CPXN et CPXP FRANÇAIS 71569118 02-10
Page 27 de 48
flowserve.com
6.5 Outils nécessaires
La liste ci-dessous indique les outils qui seront
nécessaires pour la maintenance de ces pompes.
Facilement disponible dans des trousses d'outillage
standard et selon la taille de la pompe:
•
Clés à ergots pour des vis/écrous taille maximum
M 48
•
Clés à douille pour vis taille maximum M 48
•
Clés Allen, dimension maximum 10 mm (A/F)
•
Gamme de tournevis
•
Maillet doux
Equipement plus spécialisé:
•
Extracteurs de roulements
•
Appareil de chauffage par induction des roulements
•
Comparateur à cadran d'essai
•
Clé en C pour enlever l'écrou de l'arbre. (Si des
difficultés d’approvisionnement surviennent,
consulter Flowserve.)
•
Clé à chaîne.
6.6 Couples de serrage recommandés
Vis
Dimension
de la vis
Couple en
Nm (lbf•ft)
Toutes, sauf s'il est
autrement établit
M8
M10
M12
M16
M20
16 (12)
25 (18)
35 (26)
80 (59)
130 (96)
Noyau de turbine
M12
M16
M22
M24 16 (12)
41 (31)
106 (79)
135 (100)
Les joints non métallique peuvent
entrainer un relâchement, avant la mise en service
de la pompe, veuillez resserrer les fixations aux
couples de serrage établis.
6.7 Réglage du jeu de roue
Cette procédure peut être nécessaire suite à un
démontage de la pompe ou si un jeu différent est exigé.
Avant d’effectuer cette procédure, vérifier que (la ou)
les garnitures mécaniques [4200] installées peuvent
tolérer un changement de leur réglage d’axe, sinon il
faudra démonter l’unité et re-régler la position axiale
après avoir ajusté le jeu de roue.
Jeu frontal de roue mm (in.)
Temp
ºC
(ºF)
Roue Ø
<210 mm
Roue 211 à
260 mm
Roue
>260 mm
(sauf *)
(*) 150CPX400
(*) 200CPX400
(*) 150CPX500
50 (122)
100 (212)
150 (302)
200 (392)
250 (482)
0.3 (0.012)
0.4 (0.016)
0.5 (0.020)
0.6 (0.024)
0.7 (0.028) 0.4 (0.016)
0.5 (0.020)
0.6 (0.024)
0.7 (0.028)
0.8 (0.032) 0.5 (0.020)
0.6 (0.024)
0.7 (0.028)
0.8 (0.032)
0.9 (0.036) 1.0 (0.040)
1.0 (0.040)
1.1 (0.044)
1.2 (0.048)
1.3 (0.052)
a) Défaire le montage de l'accouplement, si son jeu
axial est incompatible avec la modification
envisagée.
b) Mesurer le jeu entre le boitard de roulement
[3240] et le corps de palier [3200] à l'aide de
jauges d'épaisseur.
c) Dévisser les écrous et vis du boitard [6570.2] et
faire reculer les vis vérins du boitard [6570.3] de
2 mm (0.08 in.).
Pour CPX, CPXN et CPXP
d) Serrer les vis de façon [6570.2] à déplacer le
boitard dans le corps de palier jusqu'à ce que la
roue [2200] vienne en contact avec le corps de
pompe [1100]. Pendant ces opérations, tourner
lentement l'arbre [2100] à la main. Au premier
signe de frottement, la position axiale du rotor est
considérée comme étant la "position jeu zéro".
e) Placer un comparateur en bout d'arbre de
pompe, ou mesurer la distance entre corps de
palier et boitard et enregistrer la valeur.
f) Desserrer les vis du boitard [6570.2].
g) Avancer progressivement les vis vérins [6570.3]
jusqu'à ce que le comparateur ou la mesure par
les jauges d'épaisseur indique le jeu frontal
correct de la roue par rapport au repère zéro. Ce
jeu se situe entre 0.3 et 2 mm (0.008 et 0.08 in.),
dépendant de la nature du liquide à véhiculer.
(Voir tableau ci dessus.)
h) Serrer les vis du corps de palier [6570.2]
régulièrement tout en contrôlant la position axiale
du rotor à l'aide du comparateur ou des jauges
d'épaisseur. Bloquer les vis vérins à l'aide de
leurs contre-écrous [6580.1].
