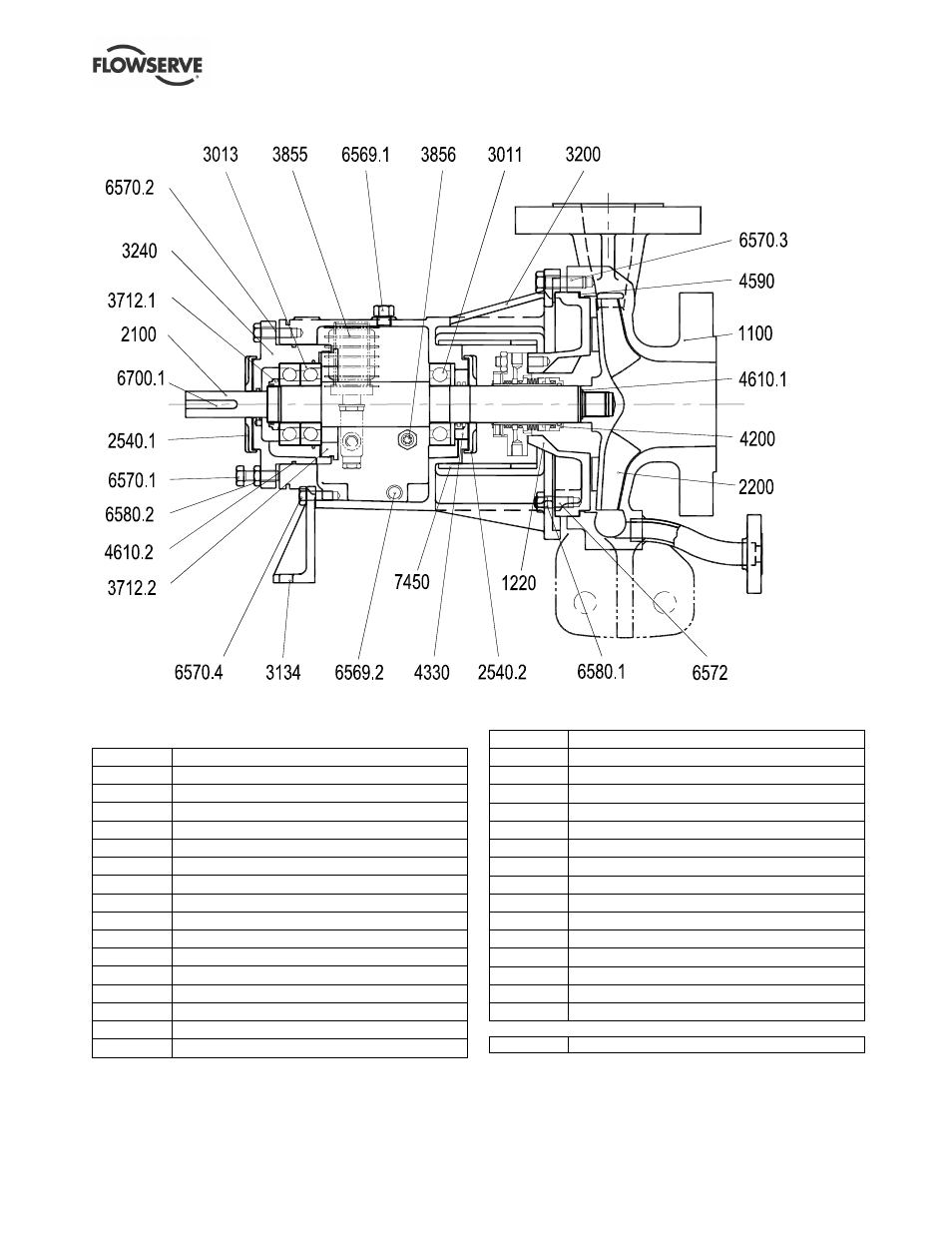

8.1.3 Plan en coupe - CPXN
Croquis issus de C128/001, feuillet 1, rev B
8.1.4 Nomenclature - CPXN
Item Désignation
1100 Corps de pompe
1220 Couvercle
2100 Arbre
2200 Roue
2540.1 Déflecteur côté accouplement
2540.2 Déflecteur côté pompe
3011 Roulement à billes radial
3013 Roulement de butée
3134 Béquille support
3200 Corps de palier
3240 Boitard de roulement
3712.1 Ecrou de roulement
3712.2 Ecrou de roulement
3855 Huileur a niveau constant
3856 Jauge de niveau d’huile
4200 Garniture mécanique
4330 Joint à labyrinthe (côté pompe)
4590 Joint plat de corps
4610.1 Joint torique
4610.2 Joint torique
6544 Circlips
6569.1 Bouchon (remplissage)
6569.2 Bouchon (magnétique)
6570.1 Vis
6570.2 Vis
6570.3 Vis
6570.4 Vis
6572 Goujon
6580.1 Ecrou
6580.2 Ecrou
6700.1 Clavette
7450 Protection
Composants non illustrés:
2400 Chemise *
* Option standard
