8.2 CPXR

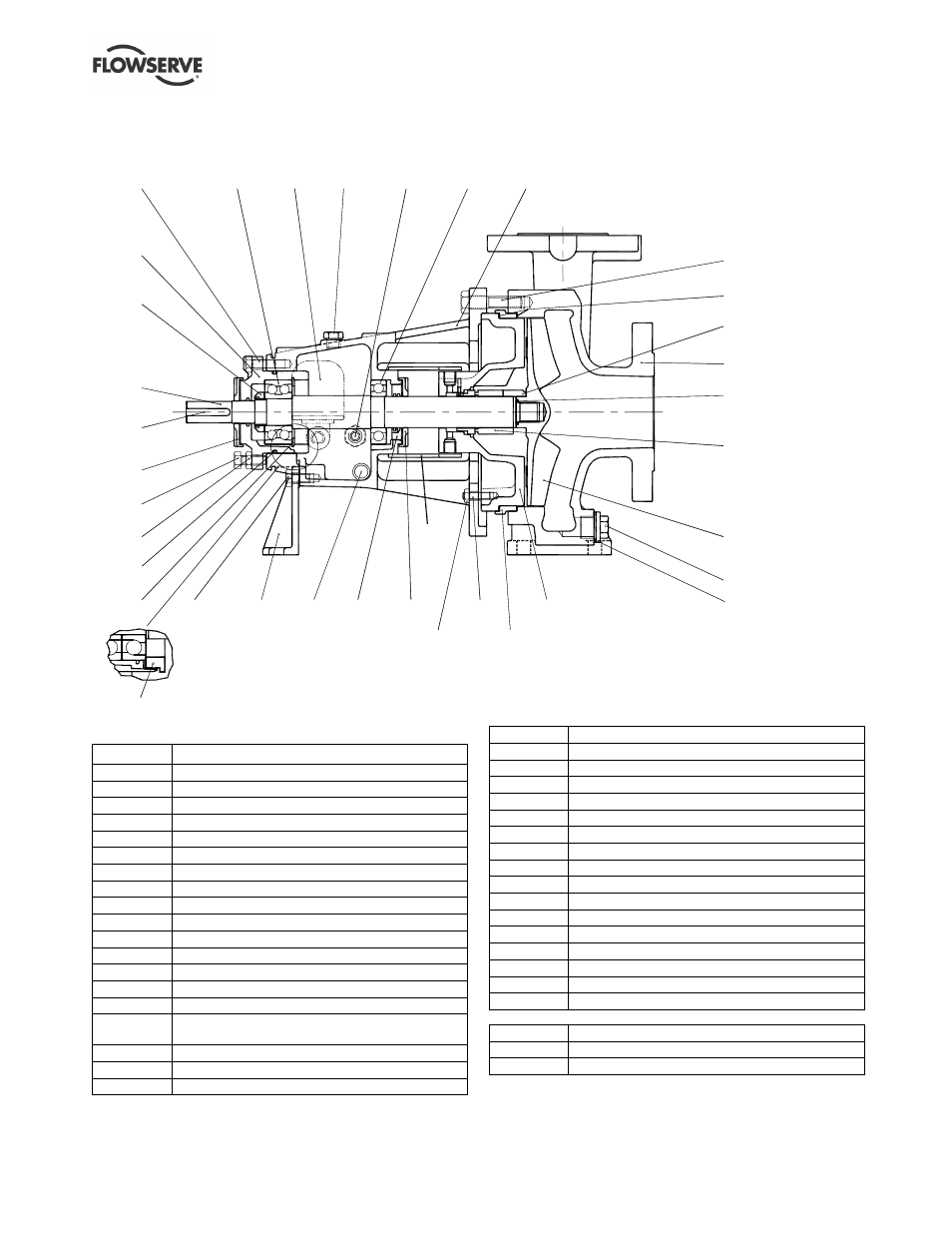

8.2.1 Plan en coupe - CPXR
6570.2 3013 6569.1 3856 3011 3200
6570.1
4590.1
2510.2
1100
4610.1
6569.2
4590.2 1220
2510.1
6752
6580.2
2540.2 6569.3 4330 6570.4 6544
4610.2
6580.1
6570.3
2540.1
6700.1
3712.1
3712.2
7450
4200
2200
3855
3134
2100
3240
8.2.2 Nomenclature - CPXR
Item Désignation
1100 Corps de pompe
1220 Couvercle
2100 Arbre
2200 Roue
2510.1 Bague entretoise
2510.2 Entretoise de réglage de la garniture (L1K)
2540.1 Déflecteur côté accouplement
2540.2 Déflecteur côté pompe
3011 Roulement à billes radial
3013 Roulement de butée
3134 Béquille
3200 Corps de palier
3240 Boitard de roulement
3712.1 Ecrou de roulement
3712.2 Ecrou de roulement
3855 Huileur a niveau constant (huile de lubrification
seule) *
3856 Jauge de niveau d’huile
4200 Garniture mécanique
4330 Joint à labyrinthe (côté pompe)
4590.1 Joint plat du corps
4590.2 Joint plat du corps *
4610.1 Joint torique
4610.2 Joint torique
6544 Circlips
6569.1 Bouchon (remplissage)
6569.2 Bouchon *
6569.3 Bouchon (magnétique)
6570.1 Vis
6570.2 Vis
6570.3 Vis
6570.4 Vis
6572 Goujon
6580.1 Ecrou
6580.2 Ecrou
6700.1 Clavette
7450 Protection
Composants non illustrés:
2400 Chemise *
3853.1 Embout graisseur (huile de lubrification seulement) *
3853.2 Embout graisseur (huile de lubrification seulement) *
* Option standard
Croquis issus de B731/724, rev E
