Pour CPXR seule
Le jeu avant de la roue ne requiert pas
de réglage de précision et le réglage de ce jeu n'est
pas normalement requis.
d) Serrez les vis de calage [6570.3] éventuellement,
poussez le support de roulement hors du
logement, jusqu'à ce que la turbine [2200] entre
en contact avec le carter [1220]. Tournez l'arbre
[2100], durant cette procédure, jusqu'a obtenir un
frottement détectable. C'est la position jeu 0.
e) Installez le contrôleur à cadran à 0 sur la fin de
l'arbre ou mesurez l'écart entre le support et le
logement du roulement et notez cette mesure.
f) Lâchez les vis de calage [6570.3].
g) Serrez les vis du support de roulement [6570.2]
éventuellement (à peu prés un plat à la fois)
jusqu'à ce que le comparateur à cadran ou une
jauge de profondeur indique un jeu de turbine
correct par rapport à la position 0. Ce jeu doit etre

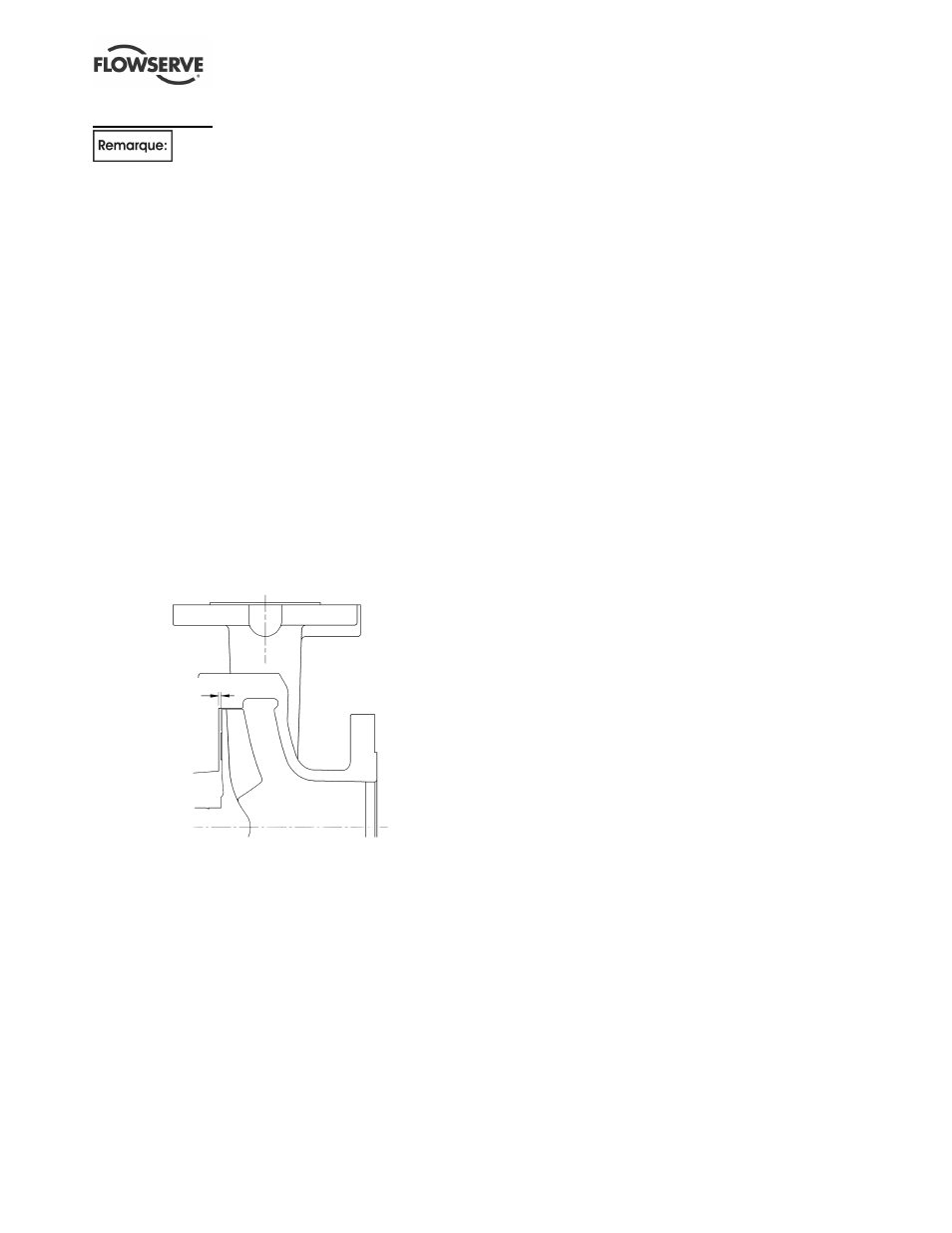

entre 1.5 et 2 mm (0.06 to 0.08 in.) (Voir dessin.)
h) Serrez les vis de calage [6570.3] jusqu'à ce qu'ils
entre en contact avec le support de roulement,
en concervant le comparateur ou la jauge pour y
lire une mise en place correcte. Puis serrez les
écrous hexagonaux [6580.1] pour verrouiller la
position des vis de calage.
1.5 à 2 mm
i) Comparez l'écart final entre le support et le
logement du roulement avec celui d'origine pour
vérifier si le mouvement de l'arbre à dépassé la
capacité du joint (sur et sous compression du joint).
j) Repositionnez le joint pour corriger. Vérifiez que
l'arbre [2100] peut tourner librement sans
accrocher.
k) Si une garniture cartouche [4200] est prévue, elle
doit être repositionnée à ce moment-là.
l) Vérifier que la distance entre les bouts d'arbre est
correcte (DBSE). La modifier ou effectuer un
réalignement si nécessaire.
