4.1 Pr

incipes de base

Positions pièce absolues et incrémentales

Positions pièce absolues

Lorsque les coordonnées d’une position se réfèrent au point zéro
(origine), elles sont appelées coordonnées absolues. Chaque position
sur une pièce est définie clairement au moyen de ses coordonnées
absolues.

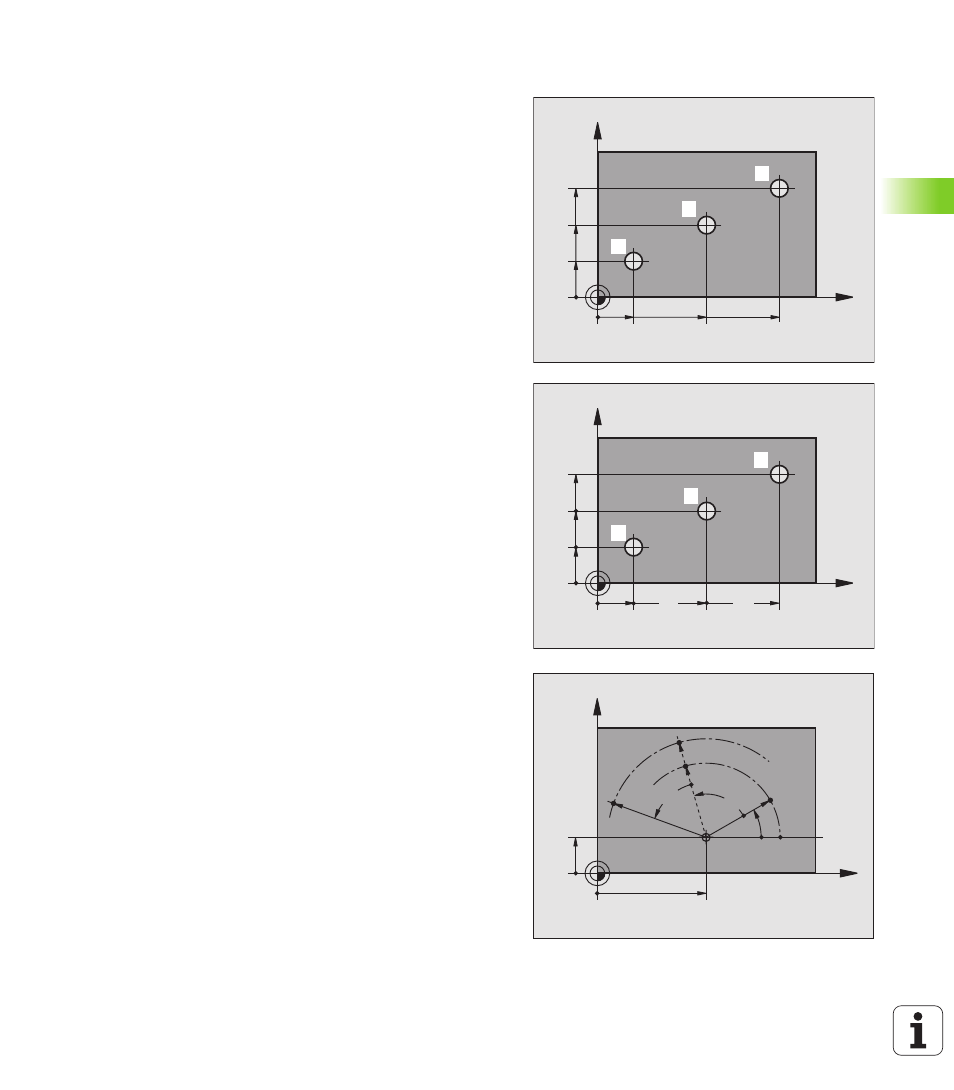

Exemple 1: Trous avec coordonnées absolues

Positions pièce incrémentales

Les coordonnées incrémentales se réfèrent à la dernière position
d’outil programmée servant de point zéro (imaginaire) relatif. Lors de
l’élaboration du programme, les coordonnées incrémentales indiquent
ainsi la cote (située entre la dernière position nominale et la suivante)
à laquelle l’outil doit se déplacer. C’est pour cette raison qu'on
l'appelle cote incrémentale.

Vous marquez une cote incrémentale à l’aide de la fonction G91
devant la désignation de l’axe.

Exemple 2: Trous avec coordonnées incrémentales

Coordonnées absolues du trou

4

X = 10 mm
Y = 10 mm

Coordonnées polaires absolues et incrémentales

Les coordonnées absolues se réfèrent toujours au pôle et à l’axe de
référence angulaire.

Les coordonnées incrémentales se réfèrent toujours à la dernière
position d’outil programmée.

Trou

1

Trou

2

Trou

3

X = 10 mm

X = 30 mm

X = 50 mm

Y = 10 mm

Y = 20 mm

Y = 30 mm

Trou

6

se référant à

4

Trou

6

se référant à

5

G91 X = 20 mm

G91 X = 20 mm

G91 Y = 10 mm

G91 Y = 10 mm

X

Y

30

20

50

30

10

10

11

13

12

X

Y

20

10

10

20

10

10

14

15

16

X

Y

30

10

CC

R

H

G91+H

R

R

G91+H

G91+R
