La TNC calcule les points d’intersection S1 et S2; il n'ont pas besoin
d'être reprogrammés.
Les poches sont programmées comme des cercles entiers.
Sous-programme 1: Poche A
Sous-programme 2: Poche B

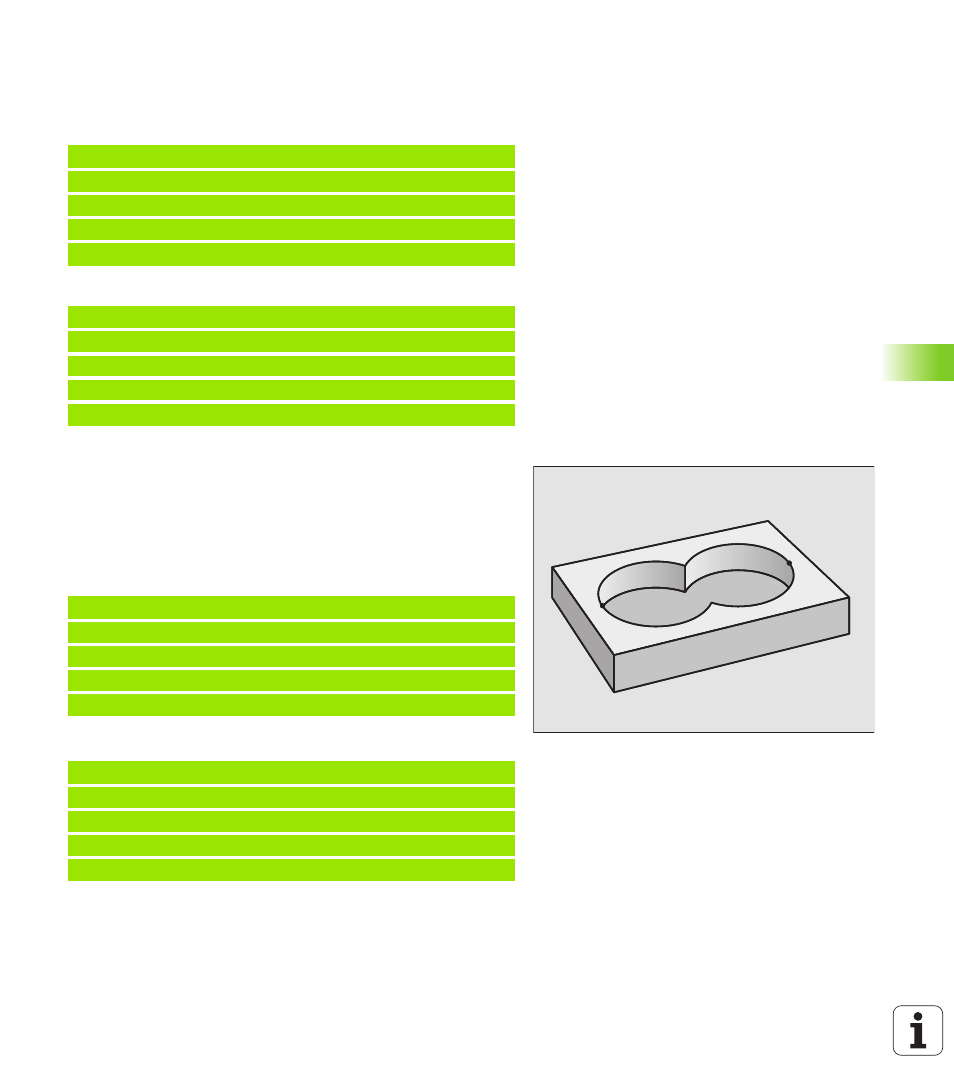

Surface „composée“
Les deux surfaces partielles A et B, y compris leur surface commune
de recouvrement, doivent être usinées:
n
Les surfaces A et B doivent être des poches.
n La première poche (dans le cycle G37) doit débuter à l’extérieur de la
seconde.
Surface A:
Surface B:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
