11 Test de programme et exécution de programme
1
1
.1 Gr
aphismes

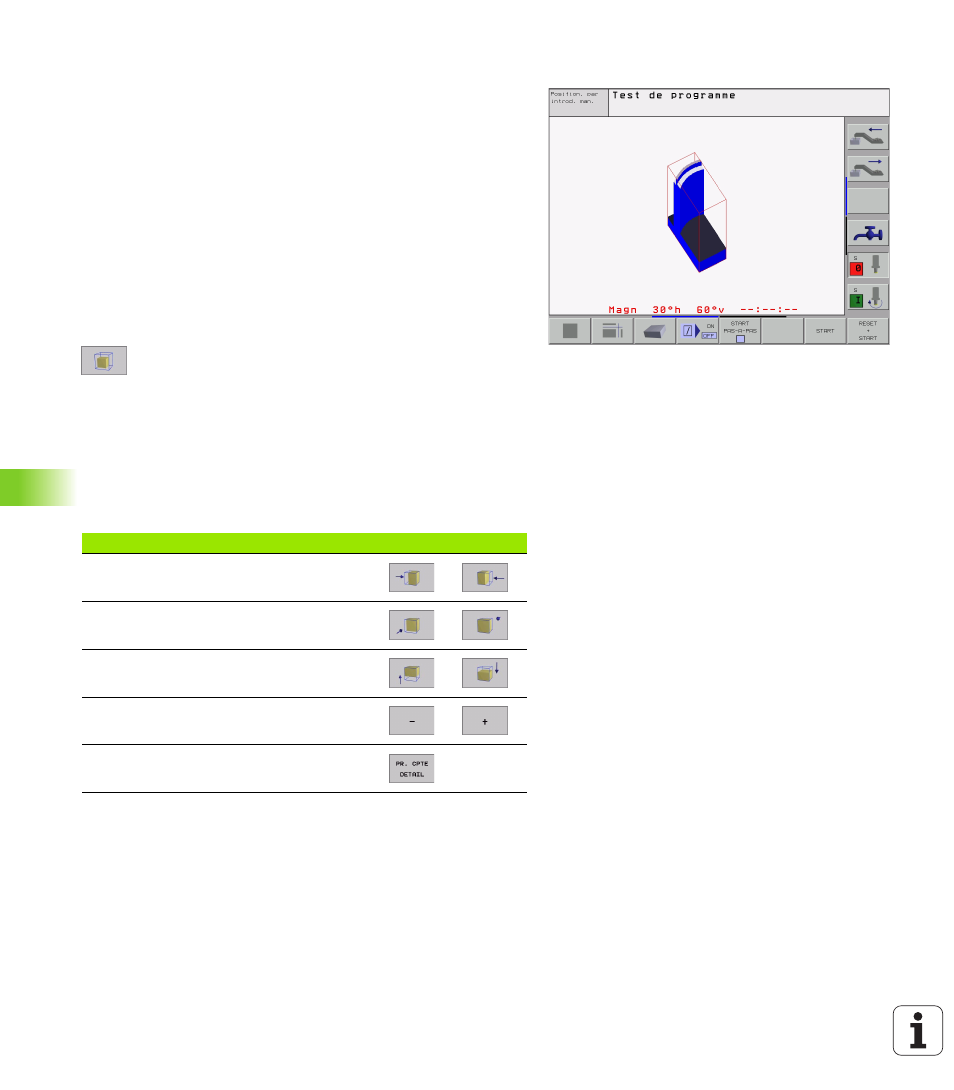

Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de programme ainsi
que dans un mode Exécution de programme pour tous les types de
représentation.
Pour cela, la simulation graphique ou l'exécution du programme doit
être arrêtée. Un agrandissement de la projection est toujours actif
dans tous les modes de représentation.
Modifier l’agrandissement de la projection
Softkeys: cf. tableau
U
U
U
U
Si nécessaire, arrêter la simulation graphique
U
U
U
U
Commuter la barre de softkeys en mode Test de programme ou
dans un mode Exécution de programme jusqu’à ce qu'apparaisse la
softkey permettant de sélectionner l'agrandissement de la
projection.
U
U
U
U
Sélectionner les fonctions d'agrandissement de la
projection
U
U
U
U
A l’aide de la softkey (cf. tableau ci-dessous),
sélectionner le côté de la pièce
U
U
U
U
Réduction ou agrandissement de la pièce brute:
Maintenir enfoncée la softkey „–“ ou „+“
U
U
U
U
Relancer le test ou l'exécution du programme avec la
softkey START (RESET + START rétablit la pièce
brute d'origine)
Fonction
Softkeys
Sélection face gauche/droite de la pièce
Sélection face avant/arrière de la pièce
Sélection face haut/bas de la pièce
Faire glisser la surface de coupe pour
réduire ou agrandir la pièce brute
Prendre en compte le détail souhaité
