172 6 Programmation: Programmer les contours
6.3 Appr
oc
he et sor
tie du cont
our
Point initial et point final coïncident
Si le point initial et le point final coïncident, ne programmez pas de
correction de rayon.
Pour éviter tout endommagement du contour: Le point initial optimal
est situé entre les prolongements des trajectoires de l'outil d'usinage
du premier et du dernier élément du contour.
Exemple

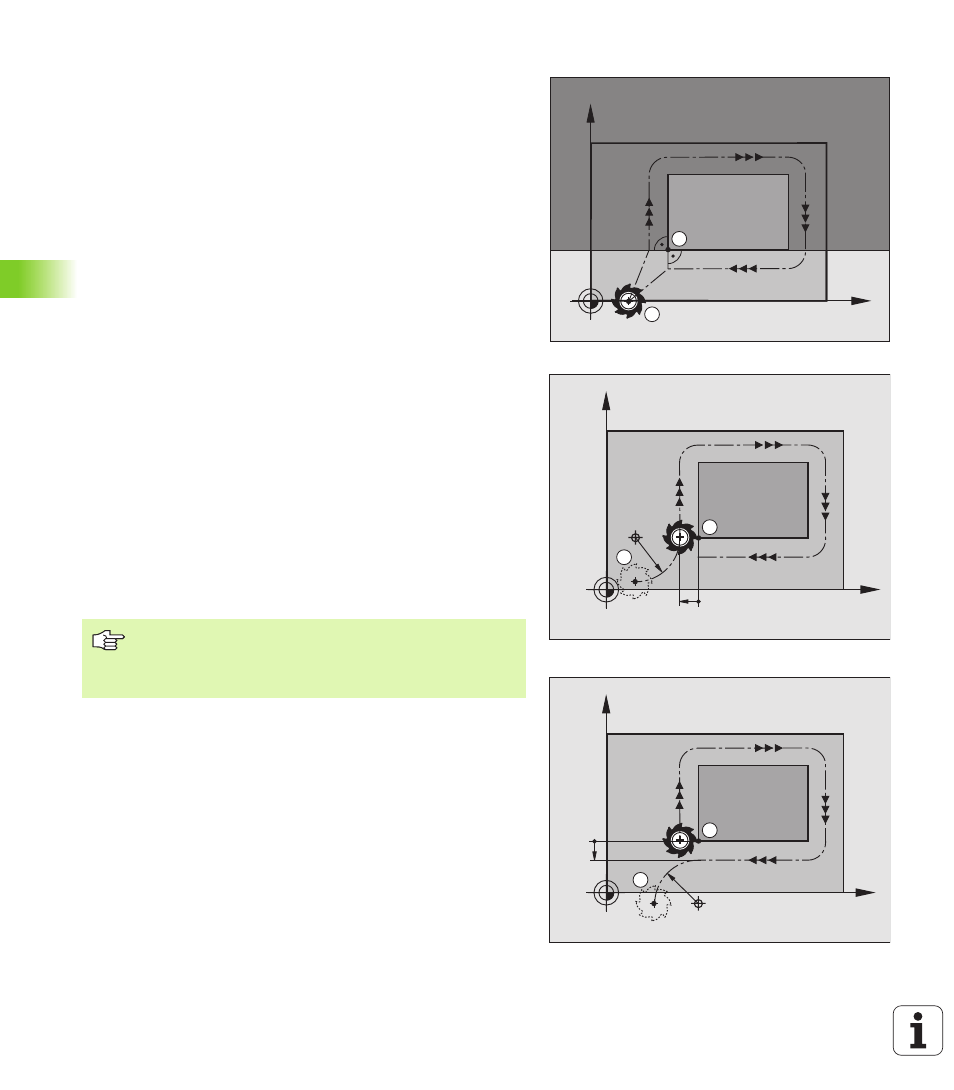

Fig. en haut et à droite: Si vous définissez le point final dans la zone
hachurée, le contour sera endommagé lors de l'approche du premier
point du contour.
Approche et sortie tangentielle
Avec G26 (fig. de droite, au centre), vous pouvez aborder la pièce par
tangentement et en sortir par tangentement avec G27 (fig. en bas et à
droite). Ceci permet d'éviter les marques de contre-dépouille.
Point initial et point final
Le point initial et le point final sont proches du premier ou dernier point
du contour, à l'extérieur de la pièce; vous devez les programmer sans
correction de rayon.
Approche
U U U U Introduire G26 après la séquence où a été programmé le premier
point du contour: Ceci est la première séquence avec correction de
rayon G41/G42
Sortie
U U U U Introduire G27 après la séquence où a été programmé le dernier
point du contour: Ceci est la dernière séquence avec correction de
rayon G41/G42
X
Y
A
E
Sélectionnez le rayon pour G26 et G27 de manière à ce que
la trajectoire circulaire puisse être exécutée entre le point
initial et le premier point du contour ainsi qu'entre le
dernier point du contour et le point final.
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
