302 8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

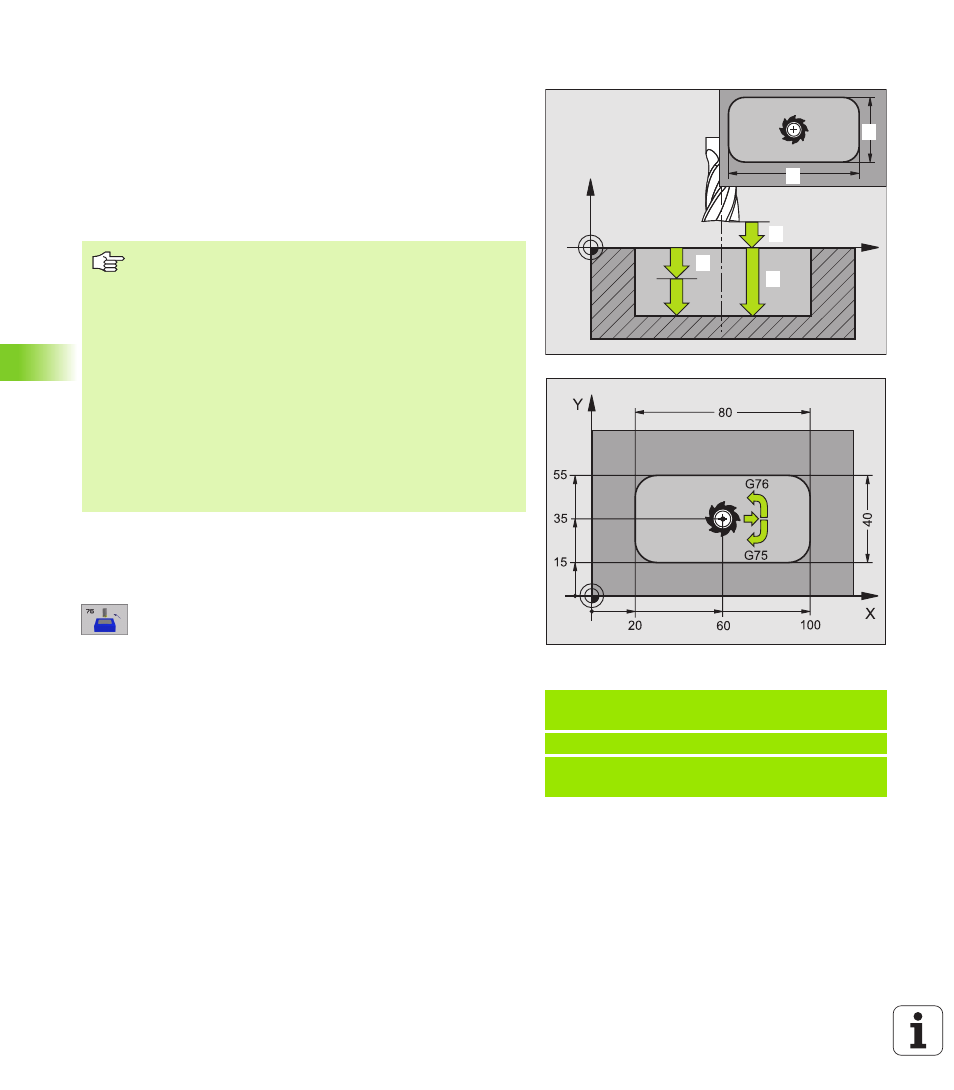

FRAISAGE DE POCHE (cycle G75, G76)
1 L'outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Il se déplace ensuite dans le sens positif du côté le plus long –
lorsqu'il s'agit de poches carrées, dans le sens positif de l'axe Y –
puis évide la poche de l'intérieur vers l'extérieur
3 Ce processus est répété (1 à 2) jusqu'à ce que la profondeur soit
atteinte
4 A la fin du cycle, la TNC rétracte l'outil à sa position initiale
Sens de rotation lors de l'évidement
n
sens horaire: G75 (DR-)
n sens anti-horaire: G76 (DR+)
U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur de fraisage 2 (en incrémental): Distance
entre la surface de la pièce et le fond de la poche
U U U U Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
n Profondeur de passe égale à la profondeur
n Profondeur de passe supérieure à la profondeur
U U U U Avance plongée en profondeur : Vitesse de
déplacement de l'outil lors de la plongée
U U U U 1er côté 4 : Longueur de la poche parallèle à l'axe
principal du plan d'usinage
U U U U 2ème côté 5 : Largeur de la poche
U U U U Avance F : Vitesse de déplacement de l'outil dans le
plan d'usinage
Exemple: Séquences CN
N27 G75 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
...
N35 G76 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
X
Z
11
12
13
14
15
Remarques avant que vous ne programmiez
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au centre de la poche.
Pré-positionnement au-dessus du centre de la poche avec
correction de rayon G40.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
Condition requise pour la longueur du 2ème côté: 2ème
côté supérieur à [(2 x rayon d'arrondi) + passe latérale k].
