42 1 Introduction
1
.4 Af
fic
h
ag
es d'état

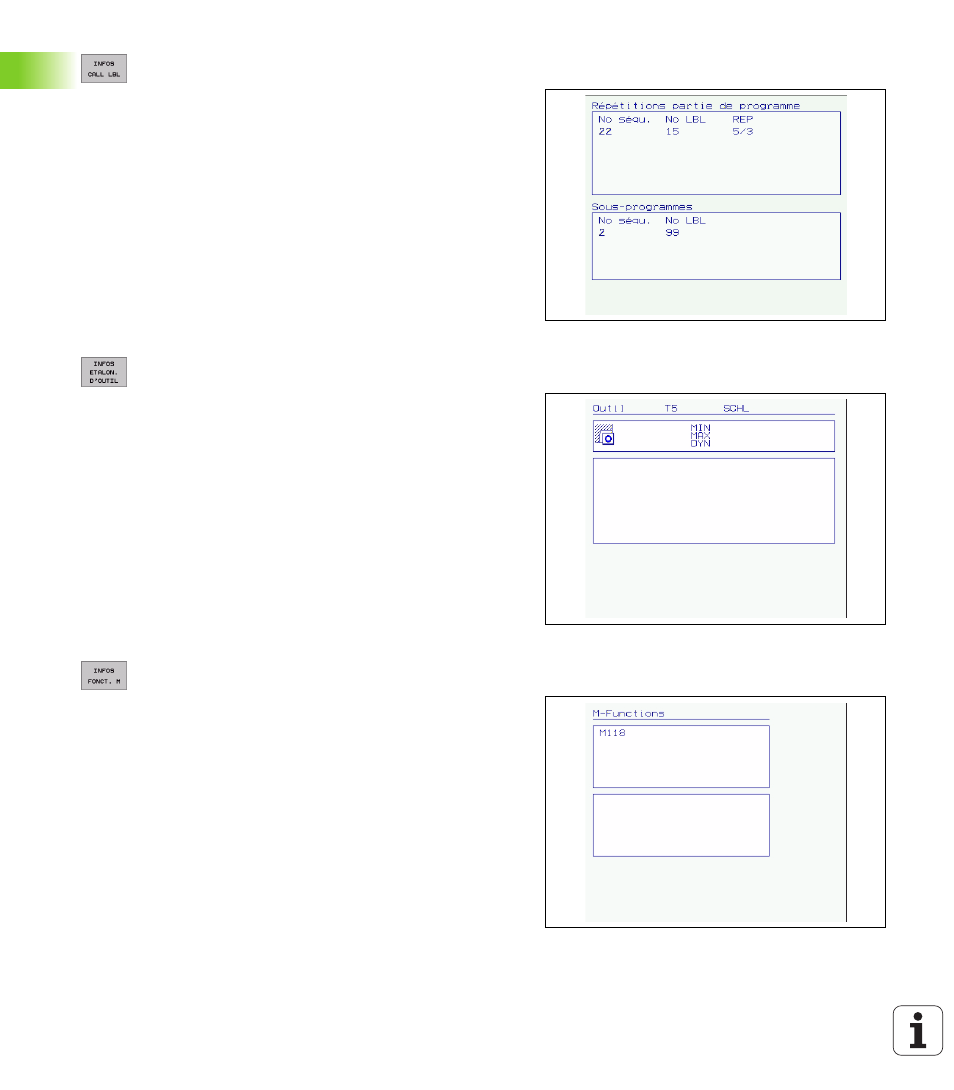

Répétition de parties de programme/sous-programmes
Etalonnage d'outils
Fonctions auxiliaires M actives
1
2
1 Répétitions de parties de programme actives avec numéro de
séquence, numéro de label et nombre de répétitions
programmées/restant à exécuter
2 Numéros de sous-programmes actifs avec numéro de séquence
dans lesquels le sous-programme a été appelé et numéro de
label qui a été appelé
2 3
4
1 1 Numéro de l'outil à étalonner
2 Affichage indiquant si l'étalonnage porte sur le rayon ou la
longueur de l'outil
3 Valeurs MIN et MAX d'étalonnage des différentes dents et
résultat de la mesure avec l'outil en rotation (DYN).
4 Numéro de la dent de l'outil avec sa valeur de mesure. L'étoile
située derrière la valeur de mesure indique que la tolérance
admissible contenue dans le tableau d'outils a été dépassée
1
2
1 Liste des fonctions M actives ayant une signification déterminée
2 Liste des fonctions M actives adaptées par le constructeur de
votre machine
