iTNC 530 HEIDENHAIN 55
2.4 Initialisation du point de référ
e
nce (sans palpeur 3D)

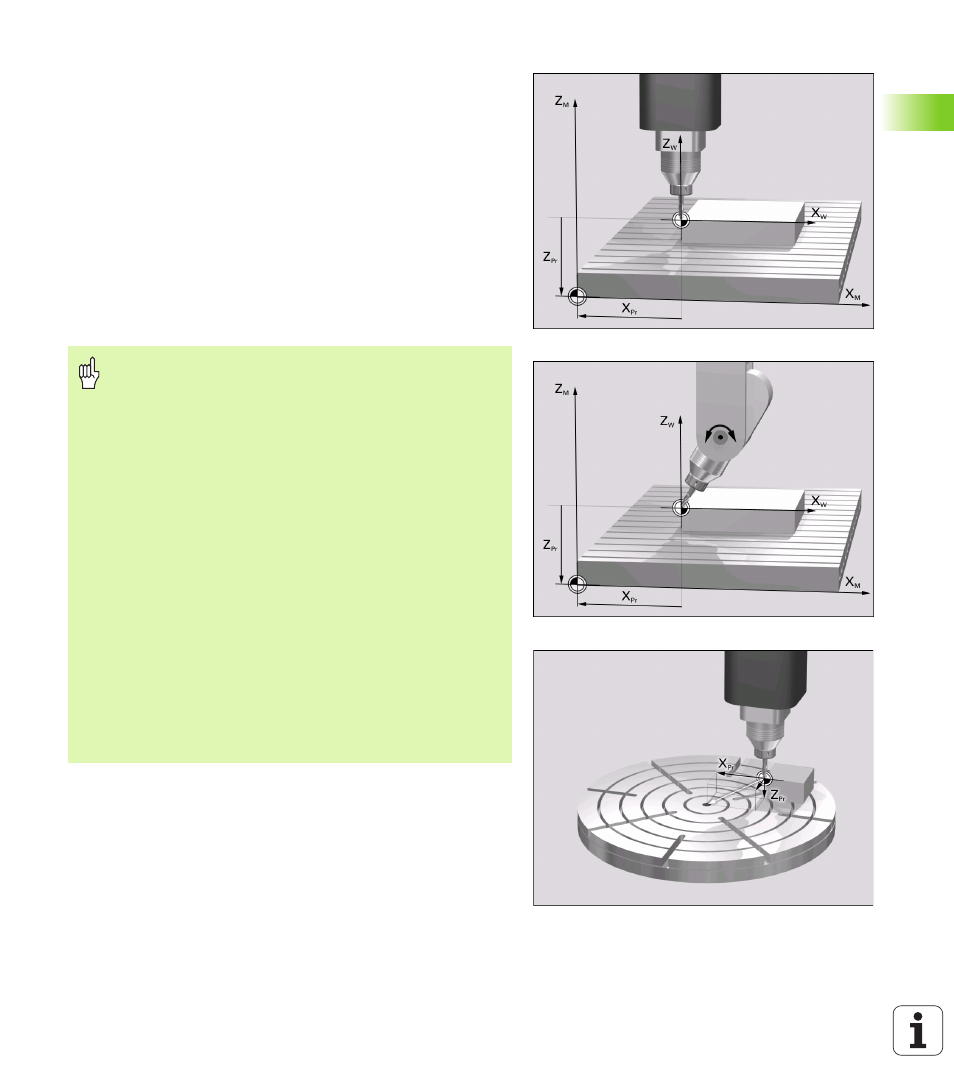

Enregistrer les points de référence dans le tableau Preset
Le tableau Preset s'intitule PRESET.PR et est mémorisé dans le
répertoire TNC:\. PRESET.PR ne peut être édité qu'en modes de
fonctionnement Manuel et Manivelle électronique. En mode
Mémorisation/édition de programme, vous pouvez lire le tableau mais
pas le modifier.
Vous disposez de plusieurs possibilités pour enregistrer des points de
référence/rotations de base dans le tableau Preset:
n
au moyen des cycles palpeurs en modes de fonctionnement Manuel
ou Manivelle électronique (cf. Manuel d'utilisation Cycles
palpeurs, chapitre 2)
n au moyen des cycles palpeurs 400 à 402 et 410 à 419 en mode
Automatique (cf. Manuel d'utilisation Cycles palpeurs, chapitre 3)
n par prise en compte du point de référence actuel que vous avez
initialisé manuellement avec les touches d'axes
L'introduction manuelle de valeurs dans le tableau Preset
est alors autorisée à la condition que votre machine ne
comporte aucun dispositif d'inclinaison. Fait exception à
cette règle l'introduction de rotations de base dans la
colonne ROT. Ceci est dû au fait que la TNC calcule la
géométrie du dispositif d'inclinaison lorsqu'elle enregistre
les valeurs dans le tableau Preset.
Lors de l'initialisation du point de référence, la TNC vérifie
si la position des axes inclinés coïncide bien avec les
valeurs correspondantes du menu ROT 3D (en fonction du
paramètre-machine 7500, bit 5). Il en résulte:
n Lorsque la fonction Inclinaison du plan d'usinage est
inactive, l'affichage de positions des axes rotatifs doit
être = 0° (si nécessaire, remettre à zéro les axes rotatifs)
n Lorsque la fonction Inclinaison du plan d'usinage est
active, l'affichage de positions des axes rotatifs et les
angles introduits dans le menu ROT 3D doivent coïncider
Le constructeur de votre machine peut verrouiller n'importe
quelles lignes du tableau Preset afin d'y enregistrer des
points de référence fixes (par exemple, le centre d'un
plateau circulaire). De telles lignes sont marquées par une
autre couleur dans le tableau Preset (marquage standard en
rouge).
