338 8 Programmation: Cycles
8.6 Cy
cles SL, gr
oupe I

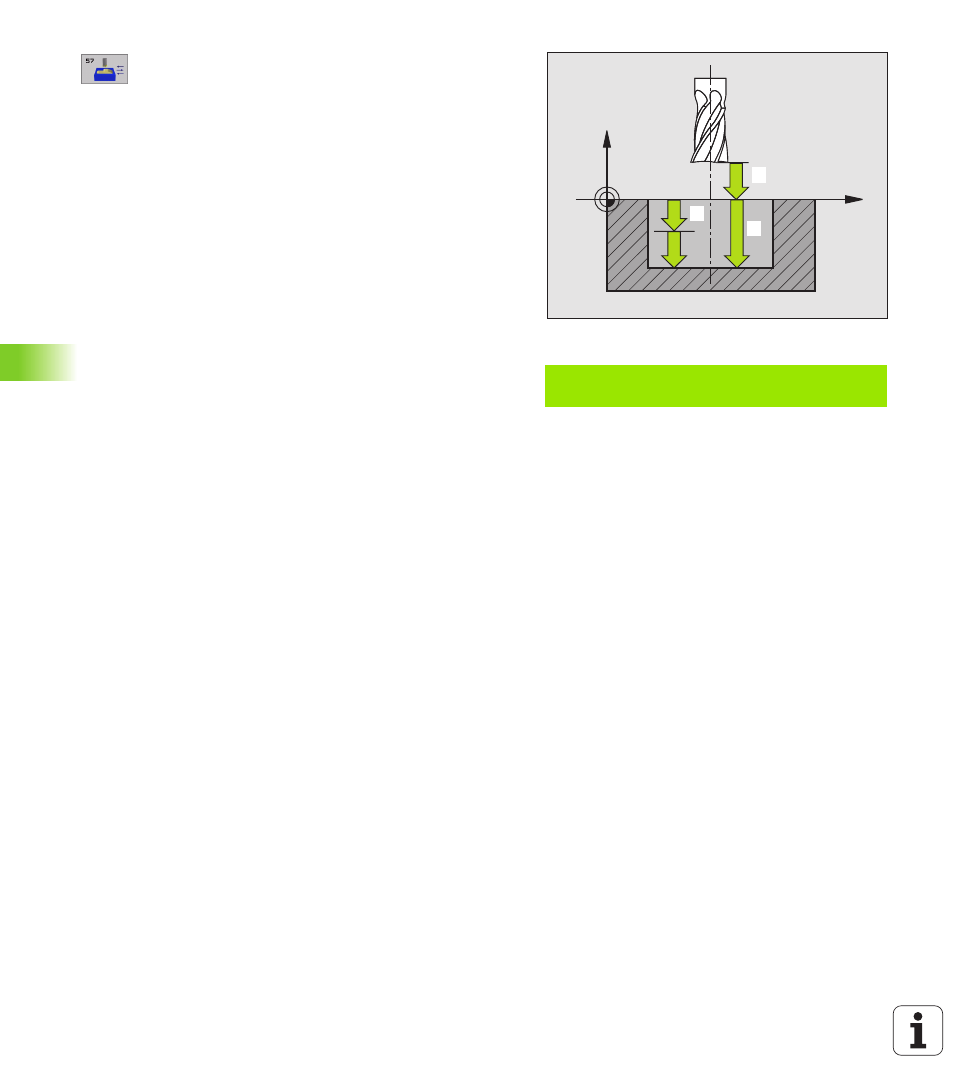

U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur de fraisage 2 (en incrémental): Distance
entre la surface de la pièce et le fond de la poche
U U U U Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur de
fraisage n'est pas forcément un multiple de la
profondeur de passe. L'outil se déplace en une passe
à la profondeur lorsque:
n Profondeur de passe égale à la profondeur
n Profondeur de passe supérieure à la profondeur de
fraisage
U U U U Avance plongée en profondeur : Avance de plongée
en mm/min.
U U U U Surépaisseur de finition : Surépaisseur dans le plan
d'usinage
U U U U Angle d'évidement: Sens du déplacement pour
l'évidement. L'angle d'évidemment se réfère à l'axe
principal du plan d'usinage. Par conséquent, introduire
l'angle de manière à obtenir de longues coupes
U U U U Avance : Avance de fraisage en mm/min.
Exemple: Séquence CN
N54 G57 P01 2 P02 -15 P03 5 P04 250
P05 +0,5 P06 +30 P07 500 *
X
Z
11
12
13
