322 8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur

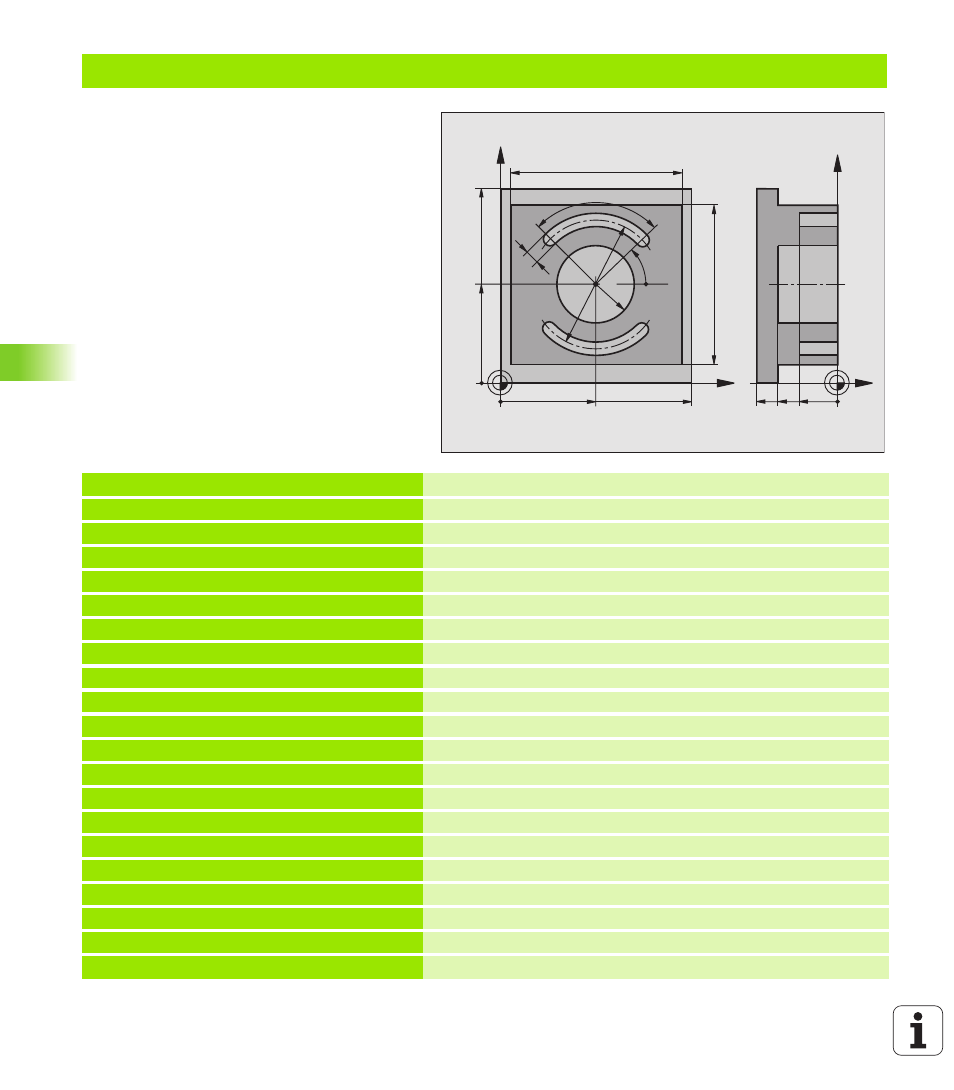

es Exemple: Fraisage de poche, tenon, rainure
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Définition de l’outil d’ébauche/de finition
N40 G99 T2 L+0 R+3 * Définition d’outil pour fraise à rainurer
N50 T1 G17 S3500 * Appel de l’outil d’ébauche/de finition
N60 G00 G40 G90 Z+250 * Dégager l'outil
N70 G213 FINITION TENON Définition du cycle pour usinage externe
Q200=2 ;DISTANCE D'APPROCHE
Q201=-30 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q207=250 ;AVANCE FRAISAGE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=20 ;SAUT DE BRIDE
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2ÈME AXE
Q218=90 ;1ER CÔTÉ
Q219=80 ;2ÈME CÔTÉ
Q220=0 ;RAYON D'ANGLE
Q221=5 ;SURÉPAISSEUR
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
