296 8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

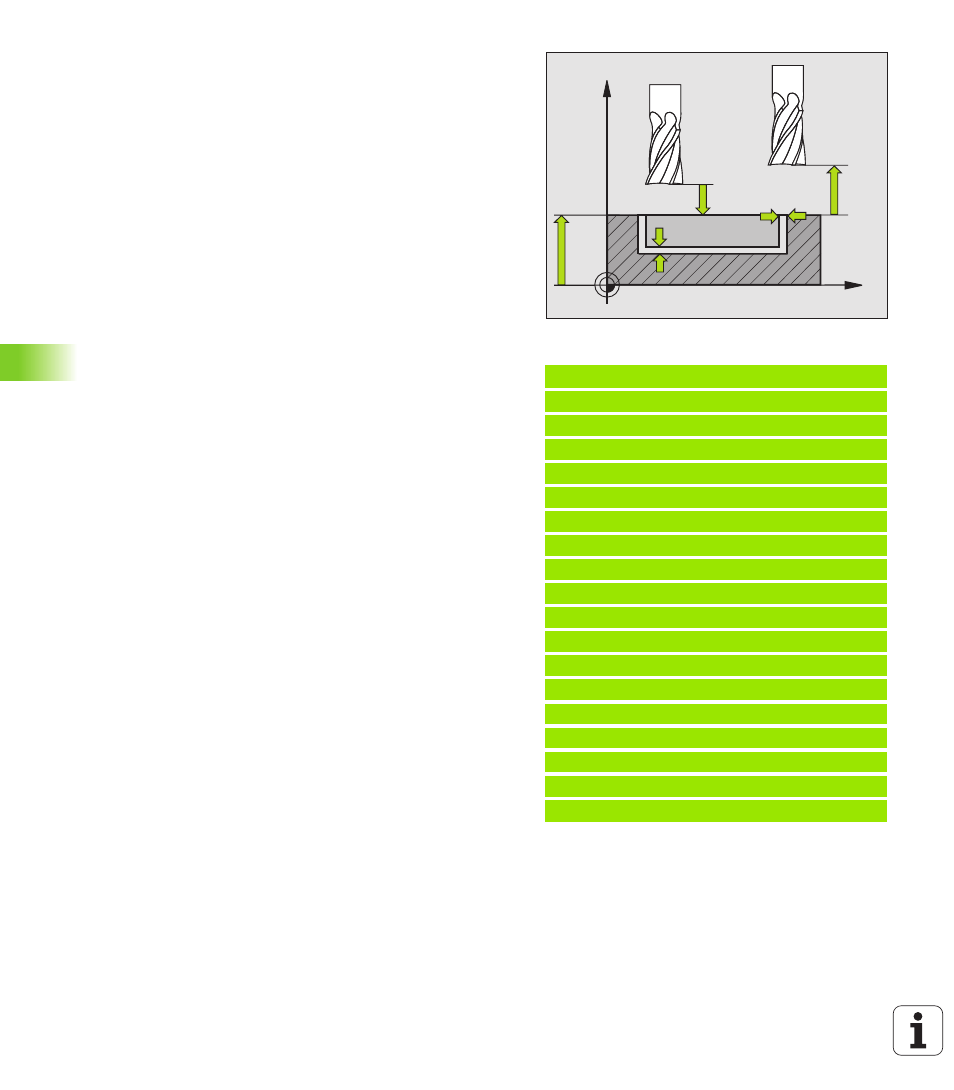

U U U U Distance d'approche Q200 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce
U U U U Coordonnée surface pièce Q203 (en absolu):
Coordonnée absolue de la surface de la pièce
U U U U Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
U U U U Stratégie de plongée Q366: Nature de la stratégie de
plongée:
n 0 = plongée verticale. Dans le tableau d'outils,
l'angle de plongée ANGLE doit également être défini
avec 0 pour l'outil actif. Sinon, la TNC délivre un
message d'erreur
n 1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée ANGLE doit être défini pour l'outil
actif de manière à être différent de 0. Sinon, la TNC
délivre un message d'erreur
Exemple: Séquences CN
N80 G253 RAINURAGE
Q215=0 ;OPERATIONS D'USINAGE
Q218=80 ;LONGUEUR DE RAINURE
Q219=12 ;LARGEUR RAINURE
Q368=0.2 ;SUREPAIS. LATERALE
Q224=+0 ;POSITION ANGULAIRE
Q367=0 ;POSITION RAINURE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q369=0.1 ;SUREP. DE PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q366=1 ;PLONGEE
N90 G79:G01 X+50 Y+50 F10000 M3
X
Z
Q200
Q204
Q203
Q369
Q368
