10.2 Familles de pièces – Paramètres
Q au lieu de valeurs
numériques
A l'aide de la fonction des paramètres Q D0: AFFECTATION, vous
pouvez affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous remplacez alors la valeur numérique par
un paramètre Q.
Exemple de séquences CN
Pour réaliser des familles de pièces, vous programmez, par exemple, les
dimensions caractéristiques de la pièce sous forme de paramètres Q.
Pour l’usinage des différentes pièces, vous affectez alors à chacun de
ces paramètres une autre valeur numérique.
Exemple
Cylindre avec paramètres Q
N150 D00 Q10 P01 +25* Affectation
... Q10 reçoit la valeur 25
N250 G00 X +Q10* correspond à G00 X +25

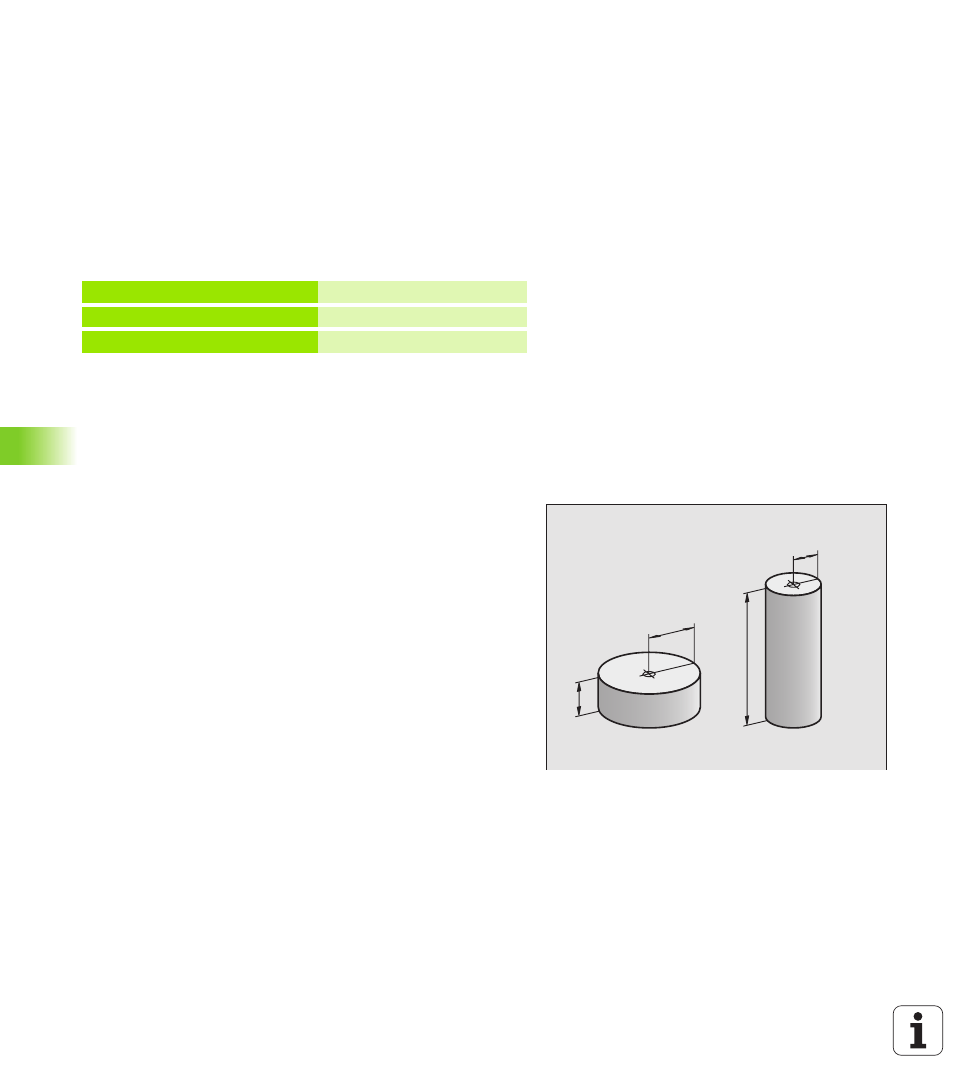

Rayon du cylindre R = Q1
Hauteur du cylindre H = Q2
Cylindre Z1 Q1 = +30
Q2 = +10
Cylindre Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
