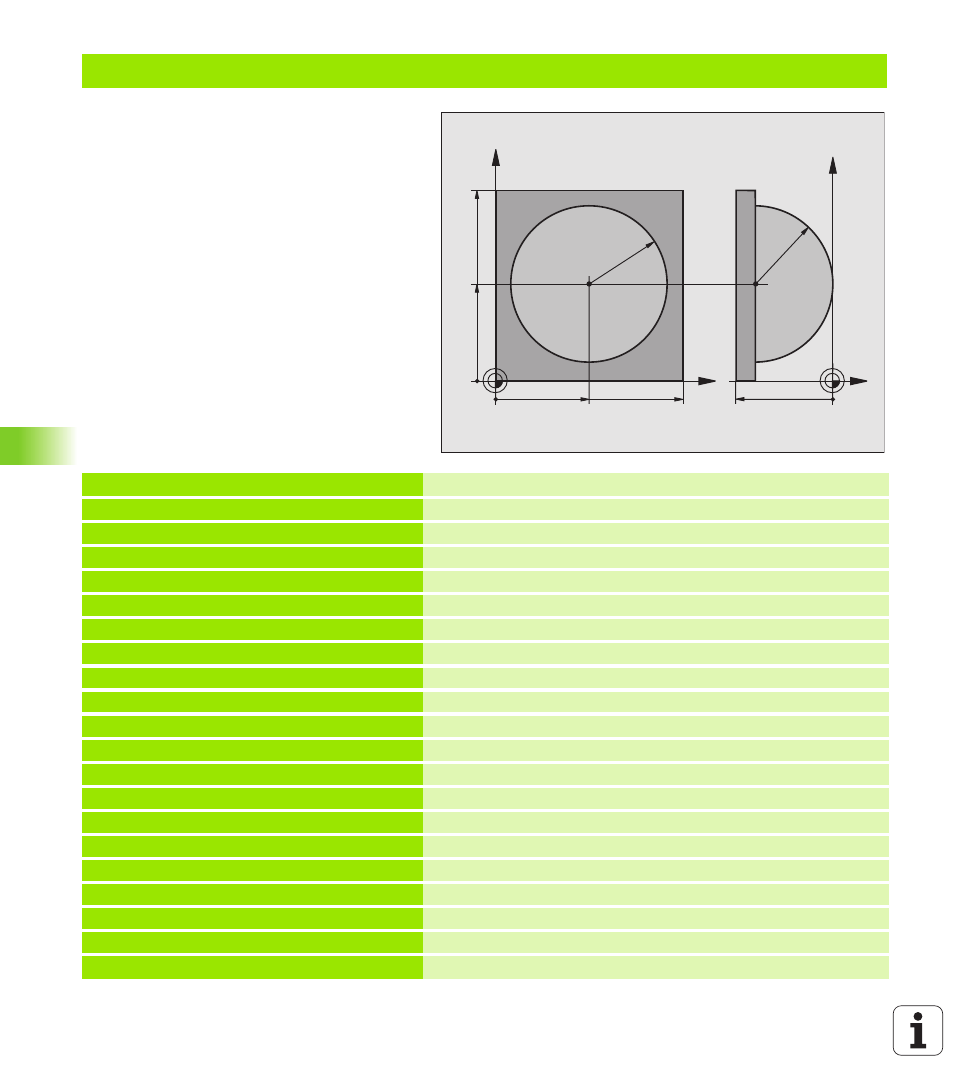

Exemple: Sphère convexe avec fraise deux tailles
Déroulement du programme
n
Ce programme ne fonctionne qu’avec fraise
deux tailles
n
Le contour de la sphère est constitué de
nombreux petits segments de droite (à définir
avec Q14, plan Z/X). Plus l'incrément angulaire
sera petit et plus lisse sera le contour
n
Définissez le nombre de coupes sur le contour
avec l'incrément angulaire dans le plan (avec
Q18)
n
La sphère est fraisée suivant des coupes 3D
dirigées de bas en haut
n
Le rayon d’outil est corrigé automatiquement
%SPHERE G71 *
N10 D00 Q1 P01 +50 *
Centre de l’axe X
N20 D00 Q2 P01 +50 *
Centre de l’axe Y
N30 D00 Q4 P01 +90 *
Angle initial dans l'espace (plan Z/X)
N40 D00 Q5 P01 +0 *
Angle final dans l'espace (plan Z/X)
N50 D00 Q14 P01 +5 *
Incrément angulaire dans l'espace
N60 D00 Q6 P01 +45 *
Rayon de la sphère
N70 D00 Q8 P01 +0 *
Position de l'angle initial dans le plan X/Y
N80 D00 Q9 P01 +360 *
Position de l'angle final dans le plan X/Y
N90 D00 Q18 P01 +10 *
Incrément angulaire dans le plan X/Y pour l'ébauche
N100 D00 Q10 P01 +5 *
Surépaisseur du rayon de la sphère pour l'ébauche
N110 D00 Q11 P01 +2 *
Distance d'approche pour pré-positionnement dans l'axe de broche
N120 D00 Q12 P01 +350 *
Avance de fraisage
N130 G30 G17 X+0 Y+0 Z-50 *
Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 *
Définition de l'outil
N160 T1 G17 S4000 *
Appel d'outil
N170 G00 G40 G90 Z+250 *
Dégager l'outil
N180 L10,0 *
Appeler l’usinage
N190 D00 Q10 P01 +0 *
Annuler la surépaisseur
N200 D00 Q18 P01 +5 *
Incrément angulaire dans le plan X/Y pour la finition
X
Y
50
100
100
Z
Y
-50
R45
50
R45
