502 12 Fonctions MOD
12.13 Intr
oduir
e
les limit
e
s de la z
o
ne de déplacement,
af
fic
h
ag
e
d
u
point
zér
o 12.13 Introduire les limites de la
zone de déplacement,
affichage du point zéro
Utilisation

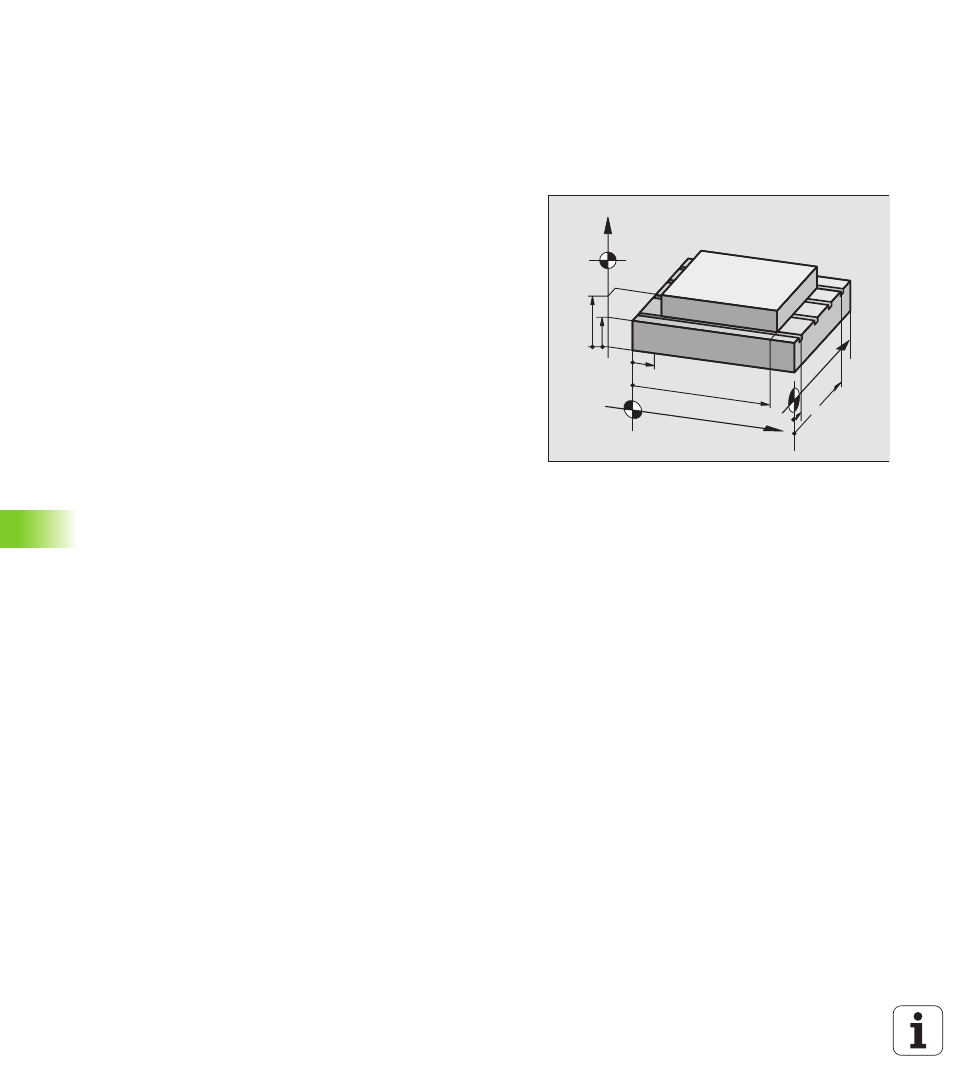

Dans la zone de déplacement max., vous pouvez limiter la course utile
pour les axes de coordonnées.
Exemple d'application: Protection d’un appareil diviseur contre tout
risque de collision
La zone de déplacement max. est limitée par des commutateurs de fin
de course de logiciel. La course utile est limitée avec la fonction MOD:
ZONE DEPLACEMENT: Pour cela, vous introduisez dans les sens
positif et négatif des axes les valeurs max. se référant au point zéro
machine. Si votre machine dispose de plusieurs zones de
déplacement, vous pouvez configurer la limitation de zone
séparément pour chacune d'entre elles (softkey ZONE
DEPLACEMENT (1) à ZONE DEPLACEMENT (3)).
Usinage sans limitation de la zone de
déplacement
Lorsque le déplacement dans les axes de coordonnées doit
s’effectuer sans limitation de course, introduisez le déplacement max.
de la TNC (+/- 99999 mm) comme ZONE DEPLACEMENT.
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
