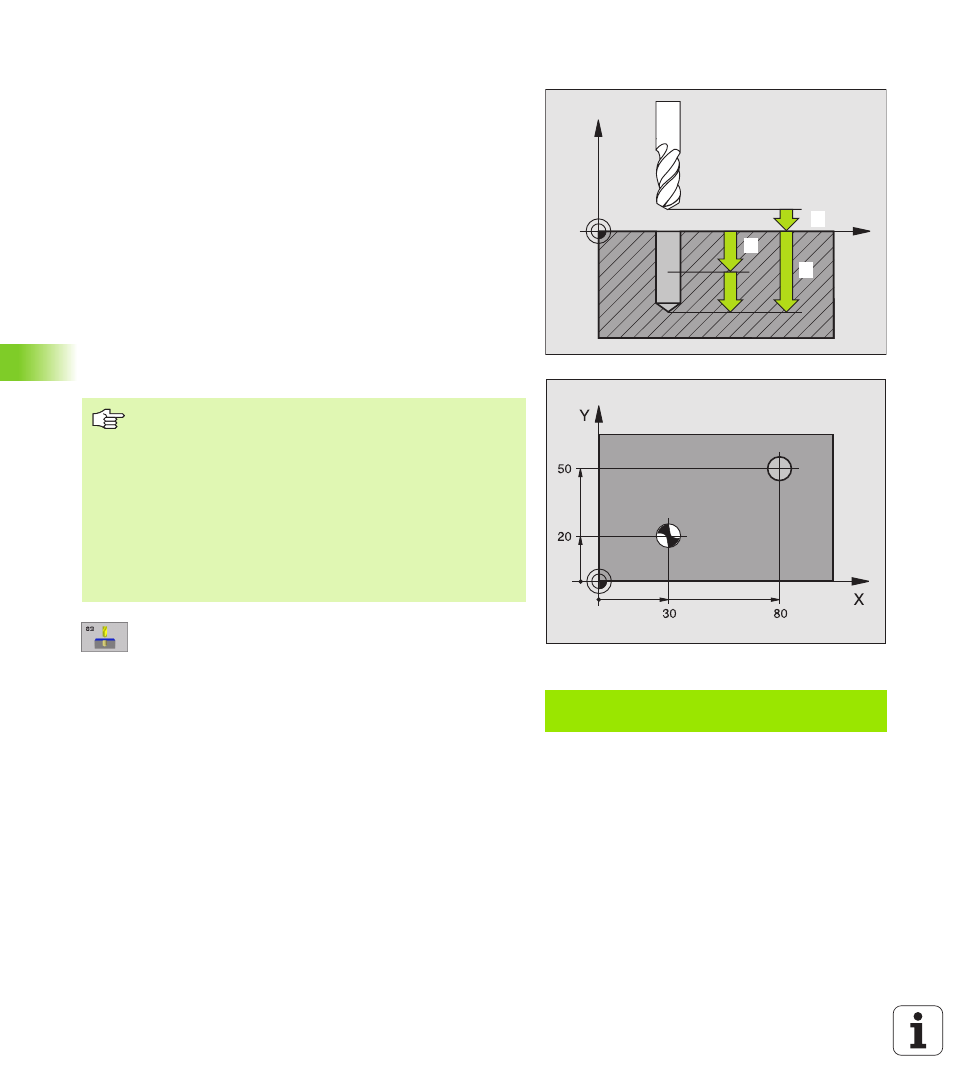

PERCAGE PROFOND (cycle G83)
1 Suivant l'avance F programmée, l'outil perce de la position actuelle
jusqu'à la première profondeur de passe
2 La TNC rétracte l'outil en avance rapide, puis le déplace à nouveau
à la première profondeur de passe moins la distance de sécurité t.
3 La commande calcule automatiquement la distance de sécurité:
n Profondeur de perçage jusqu'à 30 mm: t = 0,6 mm
n
Profondeur de perçage supérieure à 30 mm: t = profondeur de
perçage/50
n
Distance de sécurité max.: 7 mm
4 Selon l'avance F programmée, l'outil perce ensuite une autre
profondeur de passe
5 La TNC répète ce processus (1 à 4) jusqu'à ce que l'outil ait atteint
la profondeur de perçage programmée
6 Une fois l'outil rendu au fond du trou, la TNC le rétracte en avance
rapide à sa position initiale après avoir effectué une temporisation
pour brise-copeaux
U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur de perçage 2 (en incrémental): Distance
entre la surface de la pièce et le fond du trou (pointe
conique du foret)
U U U U Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur de
perçage n'est pas forcément un multiple de la
profondeur de passe. L'outil se déplace en une passe
à la profondeur de perçage lorsque:
n Profondeur de passe égale à la profondeur
n Profondeur de passe supérieure à la profondeur de
perçage
U U U U Temporisation en secondes : Durée de rotation à vide
de l'outil au fond du trou pour briser les copeaux
U U U U Avance F : Vitesse de déplacement de l'outil lors du
perçage, en mm/min.
Exemple: Séquence CN
N10 G83 P01 2 P02 -20 P03 -8 P04 0
P05 500 *
X
Z
11
2
3
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon G40.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
