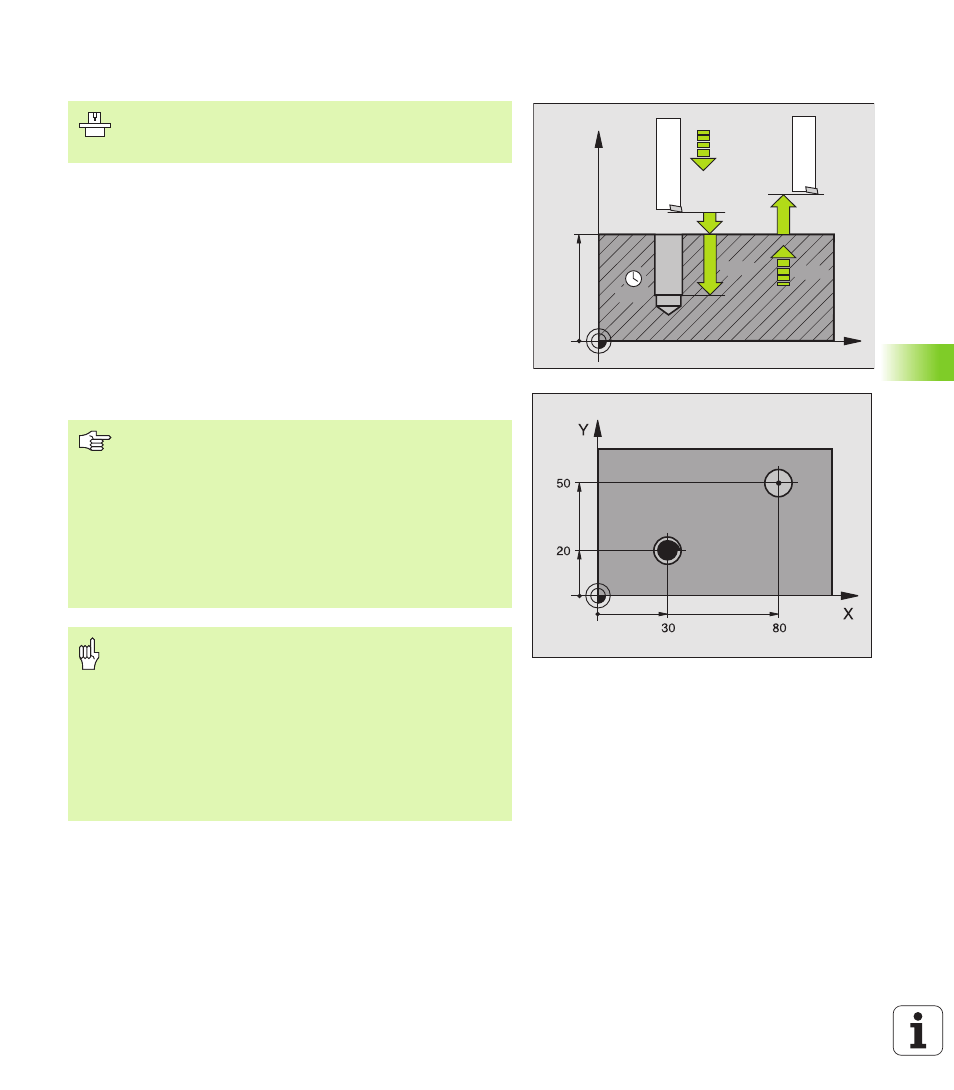

ALESAGE A L'OUTIL (cycle G202)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide, à
la distance d'approche, au-dessus de la surface de la pièce
2 Avec l'avance de perçage, l'outil perce à la profondeur
3 Au fond du trou, l'outil exécute une temporisation – si celle-ci est
programmée – avec broche en rotation pour casser les copeaux
4 Puis, la TNC exécute une orientation broche à la position définie
dans le paramètre Q336
5 Si le dégagement d’outil a été sélectionné, la TNC dégage l’outil à
0,2 mm (valeur fixe) dans la direction programmée
6 Pour terminer, la TNC rétracte l'outil suivant l'avance de retrait à la
distance d'approche puis, de là, en avance rapide et – si celui-ci est
programmé – au saut de bride. Si Q214=0, le retrait s'effectue sur la
paroi du trou X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l'utilisation du cycle
G202.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon G40.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
En fin de cycle, la TNC rétablit les états de l'arrosage et de
la broche qui étaient actifs avant l'appel du cycle.
Avec le paramètre-machine 7441 – bit 2, vous définissez si
la TNC doit délivrer un message d'erreur (bit 2=1) ou ne
pas en délivrer (bit 2=0) en cas d'introduction d'une
profondeur négative.
Danger de collision!
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!
