iTNC 530 HEIDENHAIN 203
7.
4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e

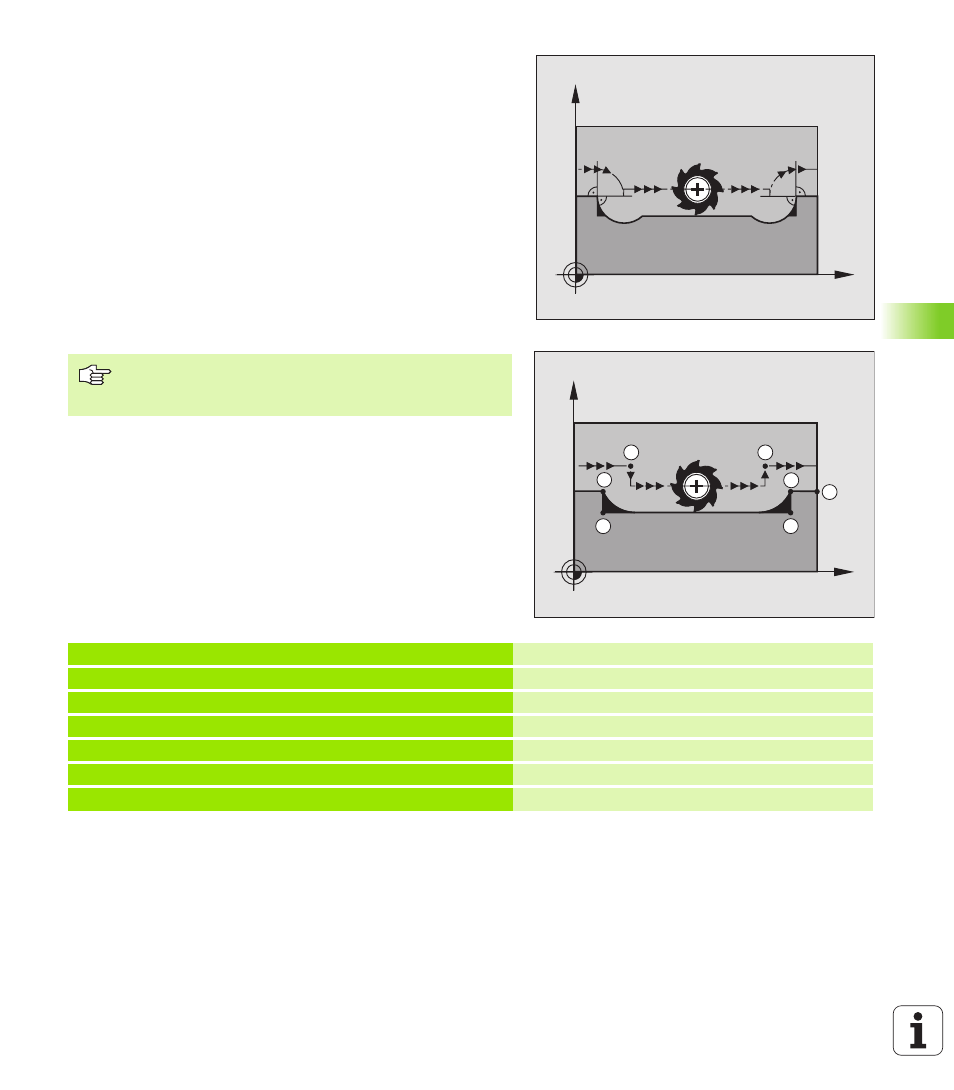

Usinage de petits éléments de contour. M97
Comportement standard
A un angle externe, la TNC insère un cercle de transition. Lorsqu'il
rencontre de très petits éléments de contour, l'outil risque alors
d'endommager celui-ci.
Là, la TNC interrompt l'exécution du programme et délivre le message
d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection pour les éléments du contour –
comme aux angles internes – et déplace l'outil sur ce point.
Programmez M97 dans la séquence où l’angle externe a été défini.
Effet
M97 n’est active que dans la séquence où elle a été programmée.
Exemple de séquences CN
L'angle du contour sera usiné de manière incomplète avec
M97. Vous devez éventuellement effectuer un autre
usinage à l'aide d'un outil plus petit.
X
Y
X
Y
S
16
17
15 14
13
S
N50 G99 G01 ... R+20 * Grand rayon d’outil
...
N130 X ... Y ... F .. M97 * Aborder le point 13 du contour
N140 G91 Y–0,5 .... F.. * Usiner les petits éléments de contour 13 et 14
N150 X+100 ... * Aborder le point 15 du contour
N160 Y+0.5 ... F.. M97 * Usiner les petits éléments de contour 15 et 16
N170 G90 X ... Y ... * Aborder le point 17 du contour
