iTNC 530 HEIDENHAIN 503
12.13 Intr
oduir
e
les limit
e
s de la z
o
ne de déplacement,
af
fic
h
ag
e
d
u
point
zér

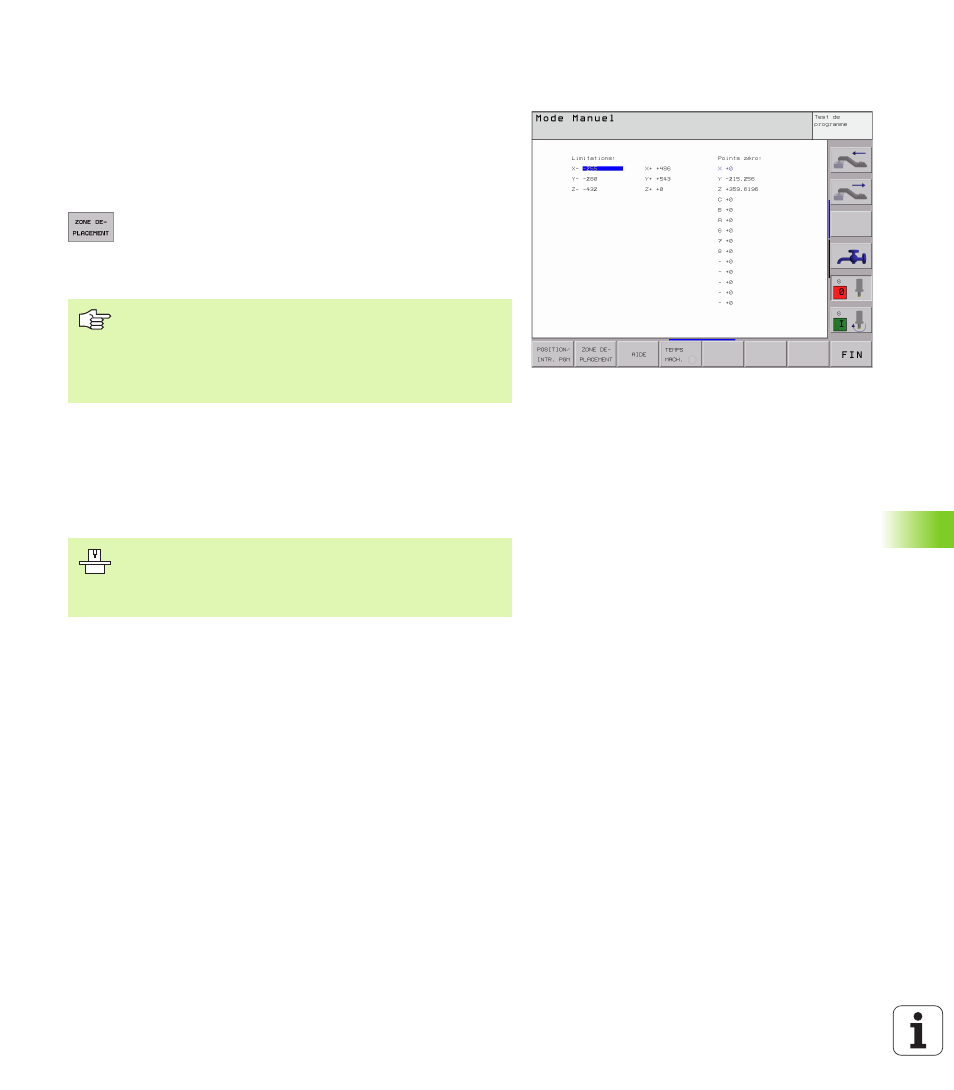

o Calculer et introduire la zone de déplacement
max.
U U U U Sélectionner l'affichage de position REF
U U U U Aborder les limites positive et négative souhaitées sur les axes X, Y
et Z
U U U U Noter les valeurs avec leur signe
U U U U Sélectionner les fonctions MOD: Appuyer sur la touche MOD.
U U U U Introduire les limites de déplacement: Appuyer sur la
softkey ZONE DEPLACEMENT. Introduire comme
limitation les valeurs notées pour les axes
U U U U Quitter la fonction MOD: Appuyer sur la softkey FIN
Affichage du point de référence
Les valeurs affichées sur l'écran plus haut, à droite définissent l'actuel
point de référence actif. Le point de référence peut être initialisé
manuellement ou bien activé à partir du tableau Preset. Vous ne
pouvez pas modifier le point de référence dans le menu de l'écran.
Les corrections du rayon d’outil actives ne sont pas prises
en compte lors des limitations de la zone de déplacement.
Les limitations de la zone de déplacement et
commutateurs de fin de course de logiciel ne seront pris
en compte qu’après avoir franchi les points de référence.
Les valeurs affichées dépendent de la configuration de
votre machine. Tenez compte des remarques contenues
dans le chapitre 2 (cf. „Explication des valeurs
enregistrées dans le tableau Preset” à la page 56)
