Pré-calcul d'un contour avec correction de rayon
(LOOK AHEAD): M120
Comportement standard
Lorsque le rayon d'outil est supérieur à un élément de contour qui doit
être usiné avec correction de rayon, la TNC interrompt l'exécution du
programme et affiche un message d'erreur. M97(cf. „Usinage de
petits éléments de contour. M97” à la page 203): M97“ évite le
message d'erreur mais provoque une marque de dépouille et décale
en outre le coin.
Si le contour comporte des contre dépouilles, la TNC endommage
celui-ci.
Comportement avec M120
La TNC vérifie un contour avec correction de rayon en prévention des
contre dépouilles et dépouilles. Elle effectue un pré-calcul de la
trajectoire de l'outil à partir de la séquence actuelle. Les endroits où
le contour pourrait être endommagé par l'outil restent non usinés

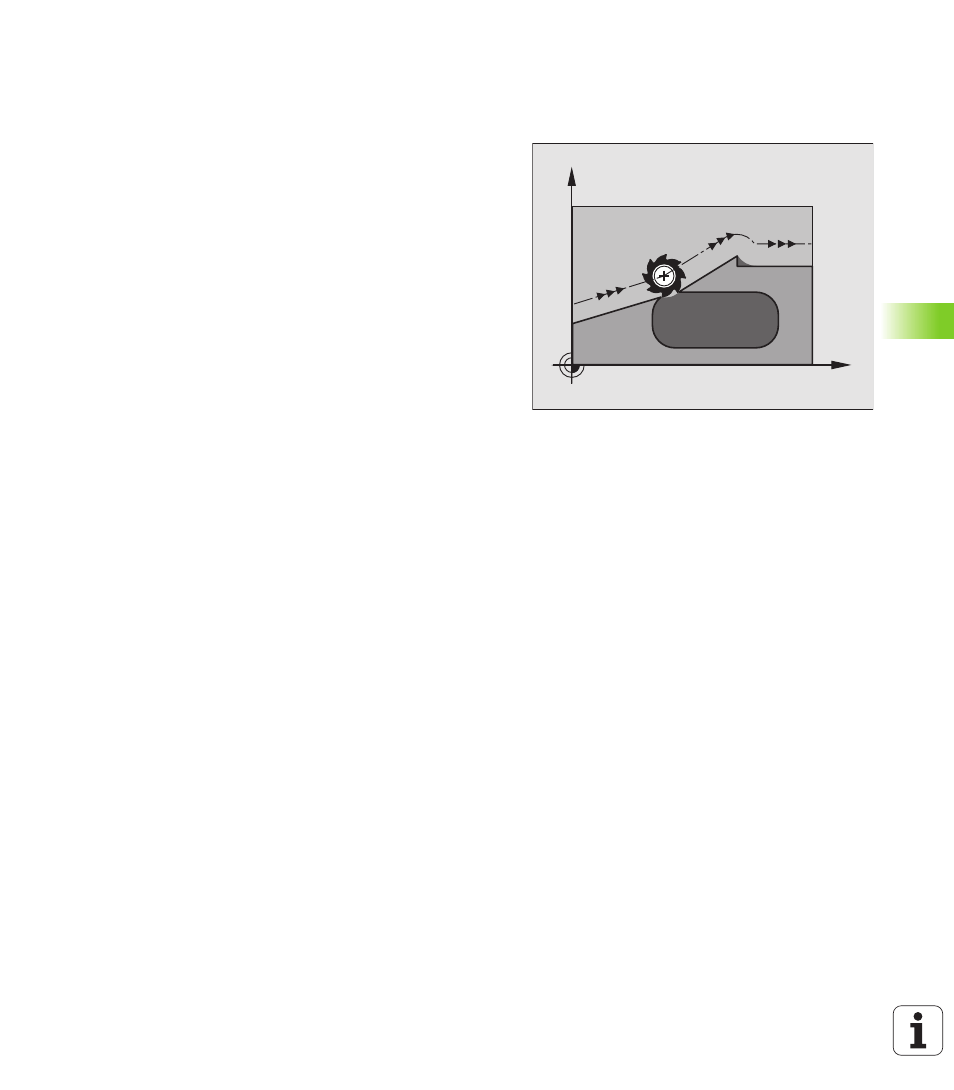

(représentation en gris sombre sur la figure de droite). Vous pouvez
également utiliser M120 pour attribuer une correction de rayon d'outil
à des données ou données de digitalisation créées par un système de
programmation externe. De cette manière, les écarts par rapport au
rayon d'outil théorique sont compensables.
Le nombre de séquences (99 max.) que la TNC pré-calcule est à définir
avec LA (de l'angl. Look Ahead: Voir avant, anticiper) derrière M120.
Plus le nombre de séquences que vous avez sélectionné est élevé et
plus lent sera le traitement des séquences.
Introduction
Si vous introduisez M120 dans une séquence de positionnement, la
TNC poursuit le dialogue pour cette séquence et réclame le nombre
LA de séquences pour lesquelles elle doit effectuer le pré-calcul.
Effet
M120 doit être dans une séquence CN avec correction de rayon G41
ou G42. M120 est active à partir de cette séquence et jusqu'à ce que
n la correction de rayon soit annulée avec G40
n M120 LA0 soit programmée
n
M120 soit programmée sans LA
n
vous appeliez un autre programme avec %...
M120 devient active en début de séquence.
Conditions restrictives
n
Vous ne devez exécuter la rentrée dans un contour après un stop
externe/interne qu'avec la fonction AMORCE SEQUENCE N
n Lorsque vous utilisez les fonctions de contournage G25 et G24, les
séquences situées avant et après G25 ou G24 ne doivent contenir
que des coordonnées du plan d'usinage
X
Y
