388 8 Programmation: Cycles
8.1
0
Cy
cles de con
v
ersion de coor
données

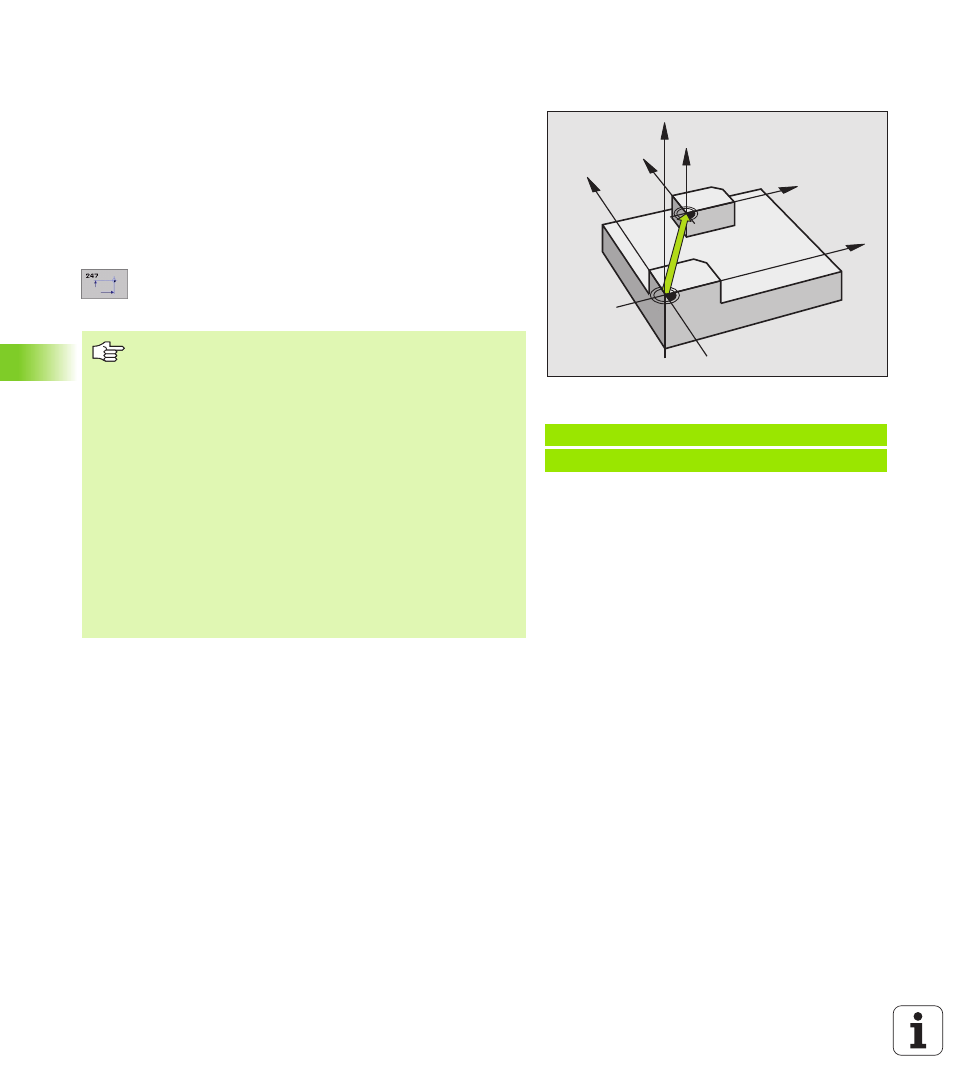

INITIALISATION DU POINT DE REFERENCE
(cycle G247)
Avec le cycle INITIALISATION DU POINT DE REFERENCE, vous
pouvez activer comme nouveau point de référence un point zéro qui a
été défini dans un tableau de points Preset.
Effet
A l'issue d'une définition du cycle INITIALISATION DU POINT DE
REFERENCE, toutes les coordonnées introduites ainsi que tous les
décalages de point zéro (absolus et incrémentaux) se réfèrent au
nouveau Preset.
U U U U Numéro point de référence? : Indiquer le numéro du
point de référence qui doit être activé et provenant du
tableau Preset
Affichages d'état
Dans l'affichage d'état supplémentaire, les données suivantes
provenant du tableau de points zéro sont affichées (cf. „Conversion de
coordonnées” à la page 41):
n Nom et chemin d'accès du tableau de points zéro actif
n Numéro de point zéro actif
n Commentaire de la colonne DOC du numéro de point zéro actif
Par ailleurs, la grande fenêtre d'état affiche le numéro de Preset actif
derrière le symbole du point de référence.
Exemple: Séquence CN
N13 G247 INIT. PT DE RÉF.
Q339=4 ;NUMÉRO POINT DE RÉF.
Z
Z
X
X
Y
Y
Lors de l'activation d'un point de référence du tableau
Preset, la TNC annule toutes les conversions de
coordonnées actives qui avaient été activées
précédemment avec les cycles suivants:
n Cycle G53/G54, décalage du point zéro
n Cycle G28, image miroir
n Cycle G73, rotation
n
Cycle G72, facteur échelle
En revanche, la conversion de coordonnées du cycle G80,
l'inclinaison du plan d'usinage restent activées.
La TNC n'initialise le Preset que sur les axes définis par
des valeurs dans le tableau Preset. Le point de référence
des axes qui sont désignés avec – reste inchangé.
Le cycle G247 n'a pas d'effet en mode Test de
programme.
