354 8 Programmation: Cycles
8.7 Cy
cles SL, gr
oupe II

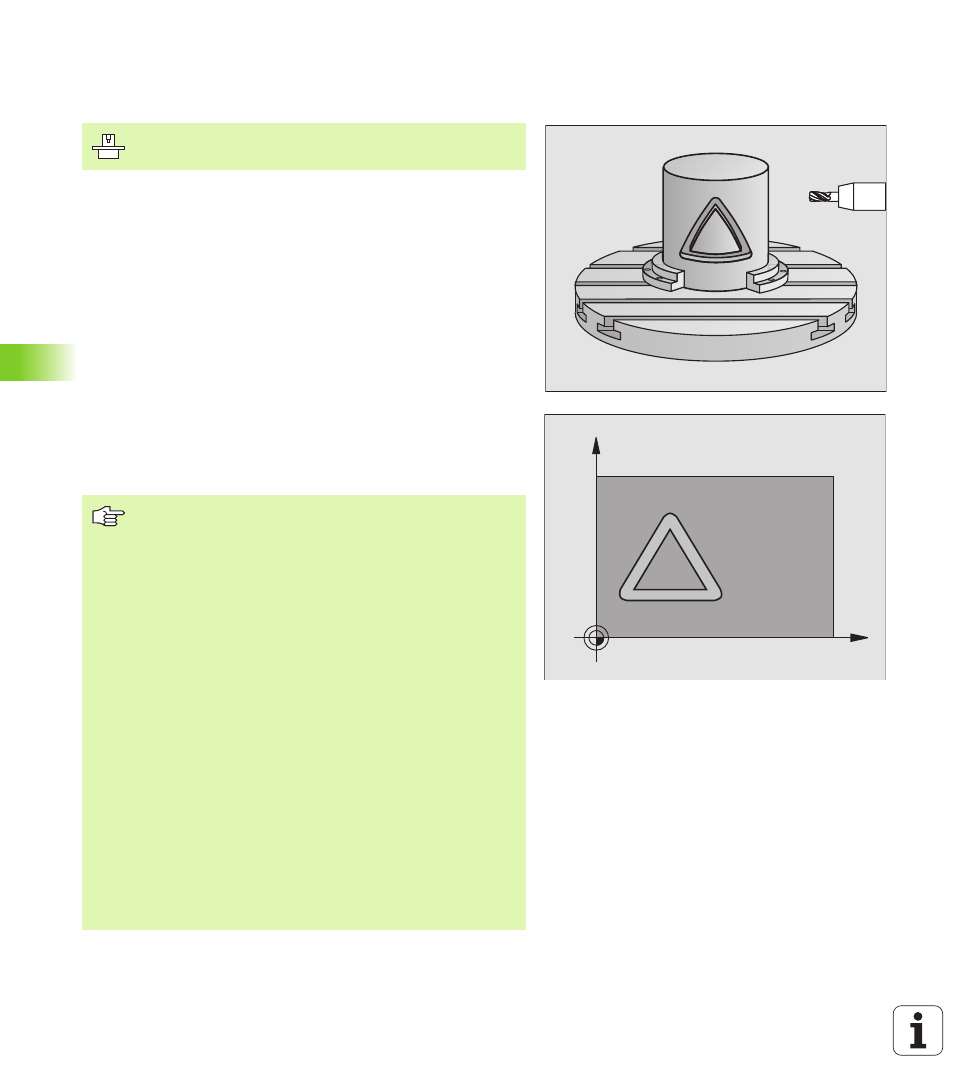

CORPS D'UN CYLINDRE Rainurage (cycle G128,
option de logiciel 1)
Ce cycle vous permet de transposer sur le corps d'un cylindre une
rainure de guidage qui a été définie sur le pourtour. Contrairement au
cycle G127, la TNC met en place l'outil avec ce cycle de manière à ce
que, avec correction de rayon active, les parois soient toujours
parallèles entre elles. Programmez la trajectoire centrale du contour en
indiquant la correction du rayon d'outil. Avec la correction de rayon,
vous définissez si la TNC doit réaliser la rainure en avalant ou en
opposition:
1 La TNC positionne l'outil au-dessus du point de plongée
2 Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long de la paroi de la rainure;
la surépaisseur latérale de finition est prise en compte
3 A la fin du contour, la TNC décale l'outil sur la paroi opposée et le
déplace à nouveau au point de plongée
4 Les phases 2 et 3 sont répétées jusqu'à ce que la profondeur de
fraisage programmée Q1 soit atteinte
5 Pour terminer, l'outil retourne à la distance d'approche
C
Z
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
Remarques avant que vous ne programmiez
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer jusqu'à 1024
séquences linéaires.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
Il convient d'utiliser une fraise à denture frontale (DIN
844).
Le cylindre doit avoir été serré au centre du plateau
circulaire.
L'axe de broche doit être perpendiculaire à l'axe du plateau
circulaire. Dans le cas contraire, la TNC délivre un
message d'erreur.
Vous ne pouvez pas exécuter ce cycle avec inclinaison du
plan d’usinage.
La TNC vérifie que la trajectoire corrigée et non-corrigée
de l'outil est bien située dans la zone d'affichage de l'axe
rotatif (définie dans le paramètre-machine 810.x.). Si la
TNC affiche le message d'erreur „Erreur de
programmation du contour“, initialiser si nécessaire
PM810.x = 0.
