Opérations d'usinage (0/1/2)
Q215: Définir les
opérations pour l’usinage:
0: Ebauche et finition
1: Seulement ébauche
2: Seulement finition
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
U
U
U
U
Diamètre du cercle
Q223: Diamètre de la poche
terminée
U
U
U
U
Surépaisseur finition latérale
Q368 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage
U
U
U
U
Avance fraisage
Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
U
U
U
U
Mode fraisage
Q351: Type de fraisage avec M03:
+1 = fraisage en avalant
–1 = fraisage en opposition
U
U
U
U
Profondeur
Q201 (en incrémental): Distance entre la
surface de la pièce et le fond de la poche
U
U
U
U
Profondeur de passe
Q202 (en incrémental): Distance
parcourue par l'outil en une passe; introduire une
valeur supérieure à 0
U
U
U
U
Surép. finition en profondeur
Q369 (en
incrémental): Surépaisseur de finition pour la
profondeur
U
U
U
U
Avance plongée en profondeur
Q206: Vitesse de
l'outil lors de son déplacement au fond, en mm/min.
U
U
U
U
Passe de finition
Q338 (en incrémental): Distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: Finition en une seule passe
Avec le paramètre-machine 7441 – bit 2, vous définissez si
la TNC doit délivrer un message d'erreur (bit 2=1) ou ne
pas en délivrer (bit 2=0) en cas d'introduction d'une
profondeur négative.
Danger de collision!
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!

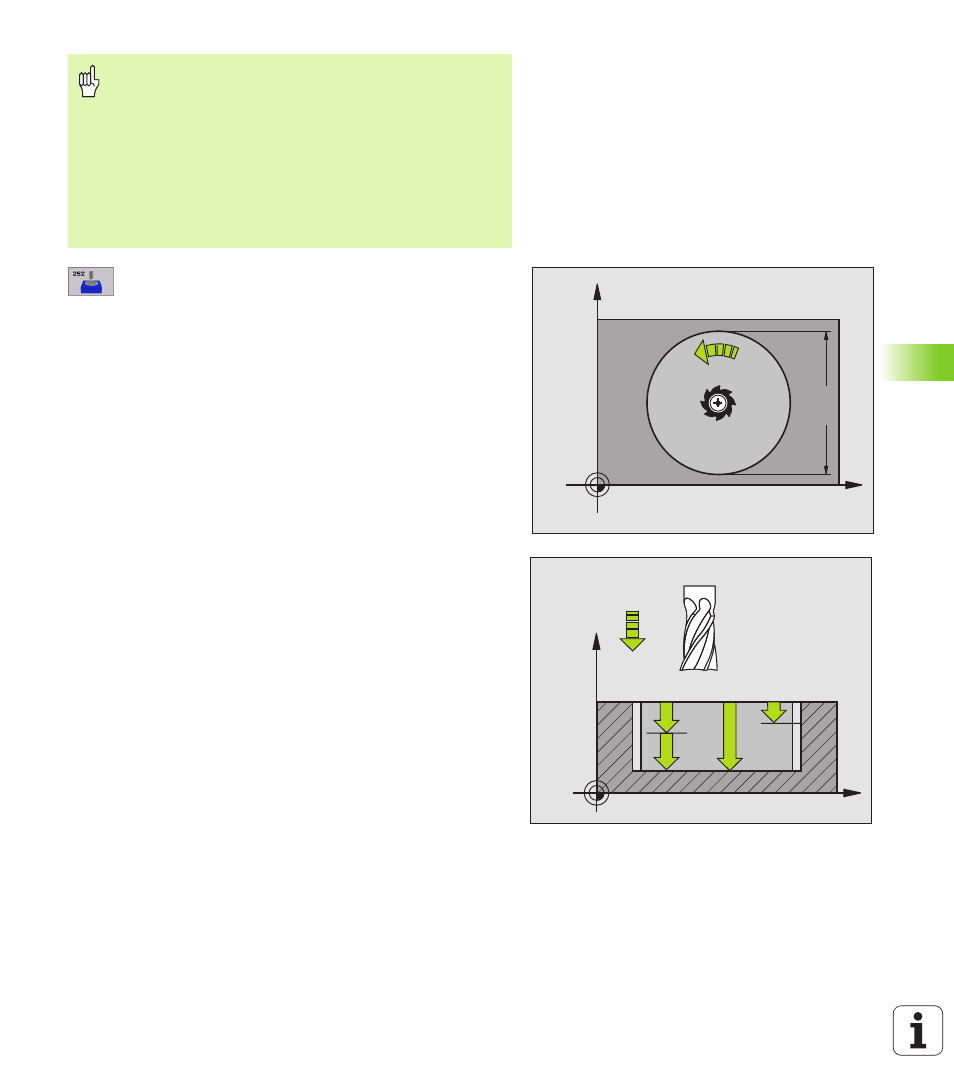

X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
