II - 4 Interface de données

POSITIP 855

Informations techniques

101

S D D D D D D D P S S

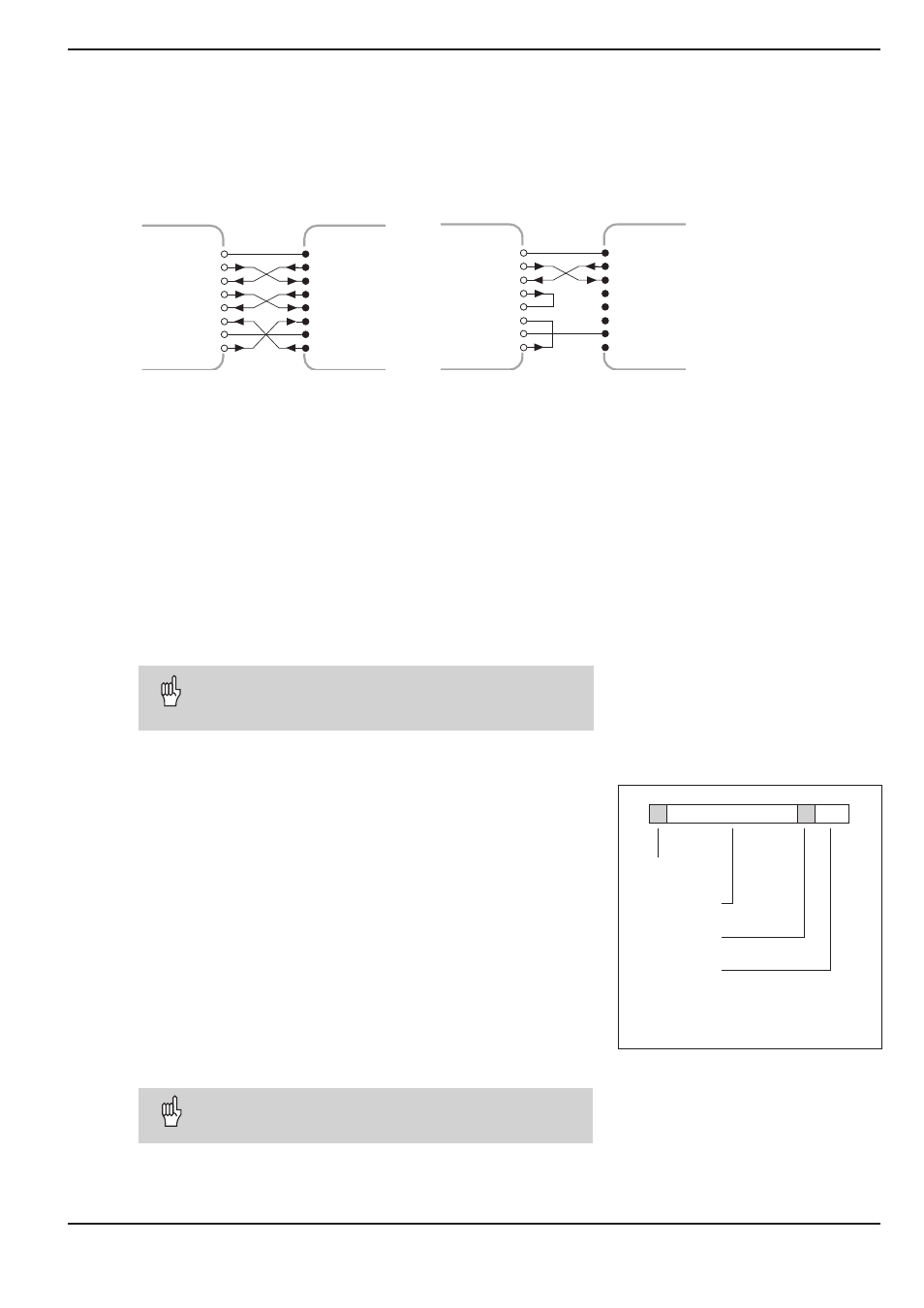

Câblage du câble de raccordement

Le câblage du câble de raccordement dépend de l'appareil à
raccorder (cf. documentation technique de l'appareil externe).

Câblage complet Câblage simplifié

1

1

GND

2

3

4

5

6

20

7

TXD

RXD

RTS

CTS

DSR

GND

SIGNAL

DTR

CHASSIS

2

3

4

5

6

20

7

PT 855

GND

TXD

RXD

RTS

CTS

DSR

GND

SIGNAL

DTR

CHASSIS

1

GND

2

3

4

5

6

20

7

TXD

RXD

RTS

CTS

DSR

GND

SIGNAL

DTR

CHASSIS

1

GND

2

3

4

5

6

20

7

TXD

RXD

RTS

CTS

DSR

GND

SIGNAL

DTR

CHASSIS

PT 855

Réglage de la vitesse de transmission des données (Taux en bauds): P 50

L'interface de données du POSITIP et de l'appareil externe doivent
être réglées sur la même vitesse en bauds.
L'appareil externe doit être en mesure de traiter la vitesse en
bauds sélectionnée.
Vous pouvez régler la vitesse en bauds du POSITIP à partir d'un
paramètre de fonctionnement.
Le constructeur de la machine peuvent transformer ce paramètre
en paramètre utilisateur (cf. I - 7).

Possibilités de réglage de la vitesse en bauds
P 50 = 110, 150, 300, 600, 1 200, 2 400

4 800, 9 600, 19 200, 38 400 [bauds]

La vitesse en bauds lors de la transmission des
données entre le POSITIP et l'unité à disquettes
FE 401 est toujours de 9 600 bauds.

Format des données

Les données sont transférées dans l'ordre suivant:
1.) Bit de start
2.) 7 bits de données
3.) Bit de parité (parité paire)
4.) 2 bits de stop

Interrompre la transmission des données

Deux possibilités vous sont proposées pour interrompre la
transmission des données à partir de l'appareil externe, puis de la
relancer:

➤ Start/stop à partir de l'entrée RXD

DC3 = XOFF = CTRL S: Interrompre la transmission
DC1 = XON = CTRL Q: Poursuivre la transmission

➤ Start/Stop à partir de la ligne CTS

A réception du signal de stop CTS ou DC3, le
POSITIP peut encore émettre jusqu'à deux caractères.

Fig. 42: Schéma du câblage complet Fig. 43: Schéma du câblage simplifié

Fig. 44: Le format des données lors de la

transmission

Bit de start

7 bits de
données
Bit de parité

2 bits de
stop
