I - 4 Programmation du POSITIP
56 Manuel de l'utilisateur POSITIP 855
Schémas de trous dans le programme
Les données des schémas de trous peuvent être également
introduites dans un programme. Chaque donnée se trouve dans
une séquence de programme. Ces séquences sont désignées par
CYCL suivant le numéro de la séquence et par un chiffre.
CYCL est une abbréviation de l'anglais “cycle”. Les cycles
renferment toutes les données dont a besoin le POSITIP pour
l'usinage du schéma de trous.
Il existe 3 cycles pour les schémas de trous:
• CYCL 1.0 CERCLE ENTIER
• CYCL 2.0 ARC DE CERCLE
• CYCL 4.0 GRILLE DE TROUS
Vous ne devez effacer aucune séquence dans un cycle complet;
sinon, le message d'erreur
CYCLE INCOMPLET est émis lors de
l'exécution du programme.
Graphisme de schéma de trous
Les schémas de trous peuvent être représentés graphiquement
dans le programme.

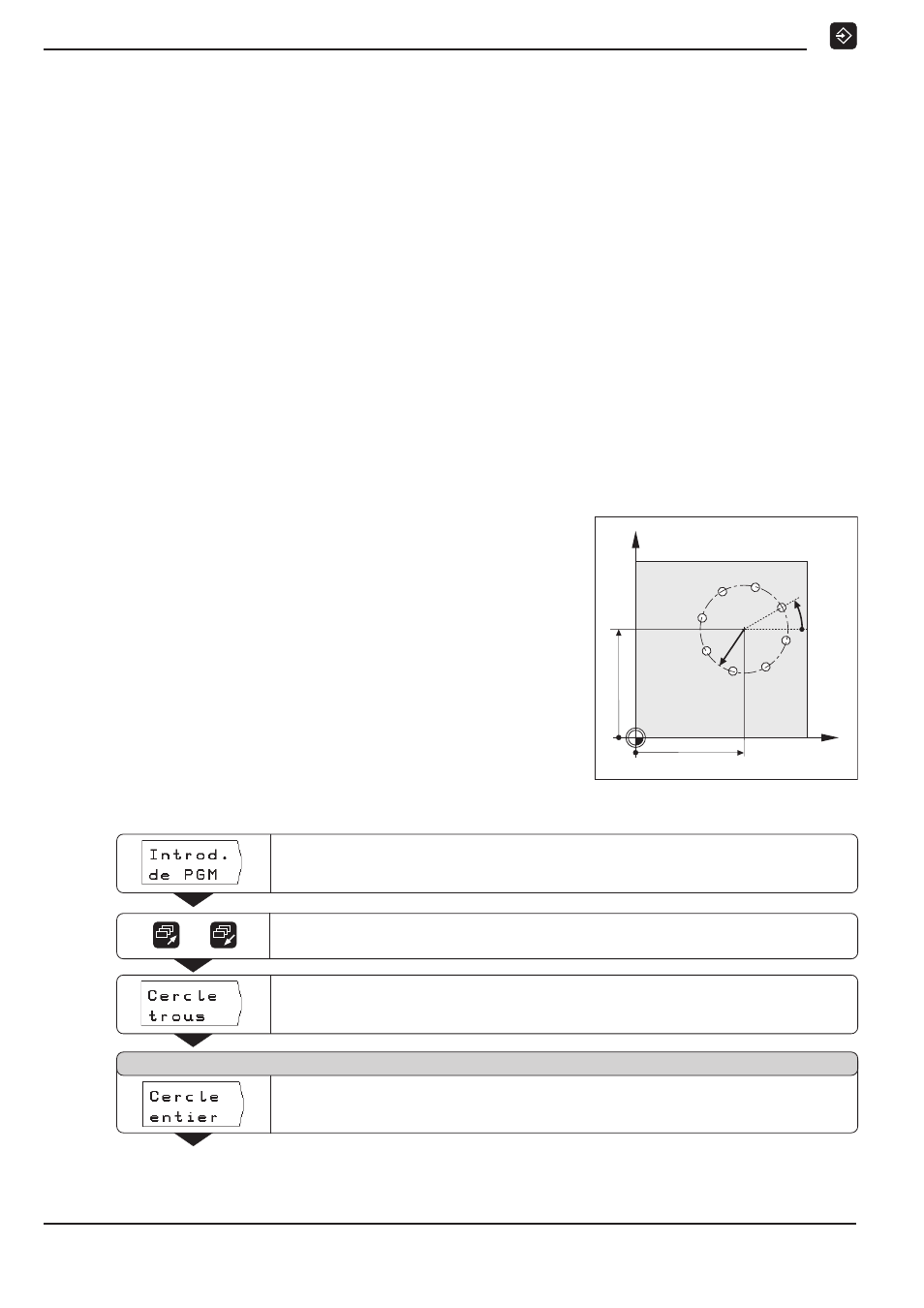

Exemple de programme: Cercle de trous (cercle)
Nombre de trous 8
Coordonnées du centre X = 50 mm
Y = 50 mm
Rayon du cercle de trous 20 mm
Angle initial compris entre
l'axe X et le premier trou
30°
Profondeur de perçage Z = – 5 mm
Y
X
30°
R20
50
50
0
0
Exemple: Introduire les données du cercle de trous
Mode de fonctionnement: MEMORISATION DE PROGRAMME
Feuilleter jusqu'au troisième menu de softkeys.
Sélectionner Introduction de PGM .
Les données du cercle de trous doivent être introduites dans un
programme. Le menu de softkey est commuté.
/
Le POSITIP propose les trous sur un cercle .
Type cercle de trous ?
