I - 2 Travailler avec le POSITIP - Les premiers pas
30 Manuel de l'utilisateur POSITIP 855
Y
X
1 2
3 4
60 30
20
50
0
0

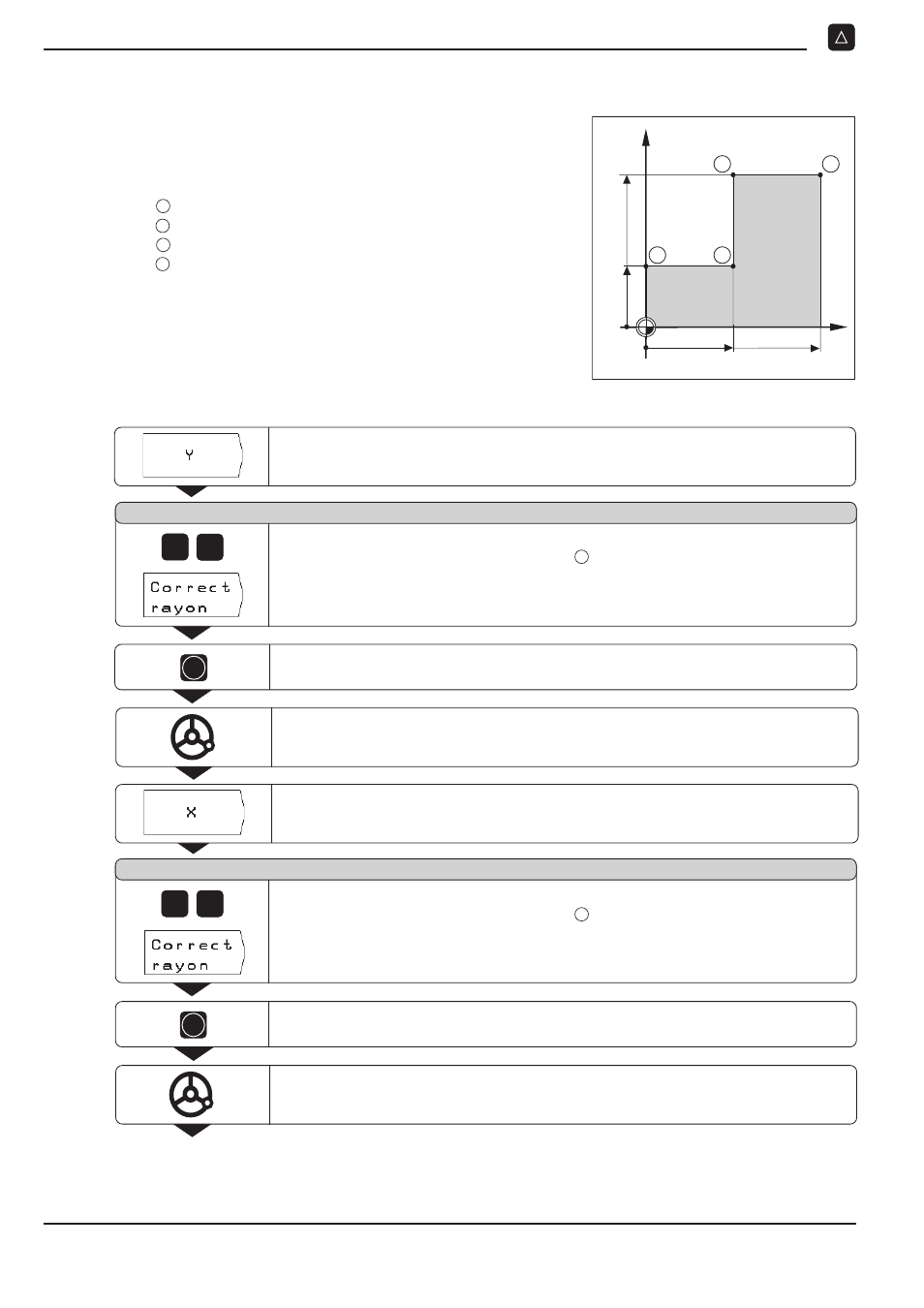

Afficher les positions et les aborder
Exemple: Fraiser un palier par „décomptage vers zéro“
Les coordonnées sont introduites en valeur absolue, le point de
référence correspond au point zéro pièce.
Coin X = 0 mm Y = 20 mm
Coin X = 30 mm Y = 20 mm
Coin X = 30 mm Y = 50 mm
Coin X = 60 mm Y = 50 mm
Préparation:
➤
➤ ➤ ➤ ➤ Introduisez les données de l'outil.
➤
➤ ➤ ➤ ➤ Prépositionnez l'outil de manière judicieuse
(par ex.. X = Y = – 20 mm).
➤ ➤ ➤ ➤ ➤ Déplacez l'outil à la profondeur de fraisage.
Mode de fonctionnement: CHEMIN RESTANT
Sélectionner l'axe Y.
ENT
Prendre en compte la position nominale.
Le curseur graphique de positionnement pour l'axe Y est affiché.
Déplacer l'axe Y à la valeur d'affichage zéro.
Le petit carré du curseur graphique de positionnement est centré
entre les deux marques.
Sélectionner l'axe X.
Déplacer l'axe X à la valeur d'affichage zéro.
Le petit carré du curseur graphique de positionnement est centré
entre les deux marques.
0 3
Position nominale ?
ENT
Prendre en compte la position nominale.
Le curseur graphique de positionnement pour l'axe X est affiché.
Introduire la position nominale du coin : X = + 30 mm
et
sélectionner la correction du rayon d'outil: R – .
0
Position nominale ?
Introduire la position nominale du coin : Y = + 20 mm
et
sélectionner la correction du rayon d'outil: R +.
2
1
2
3
1
2
4
