I - 3 Travailler avec le POSITIP – Schémas de trous
42 Manuel de l'utilisateur POSITIP 855

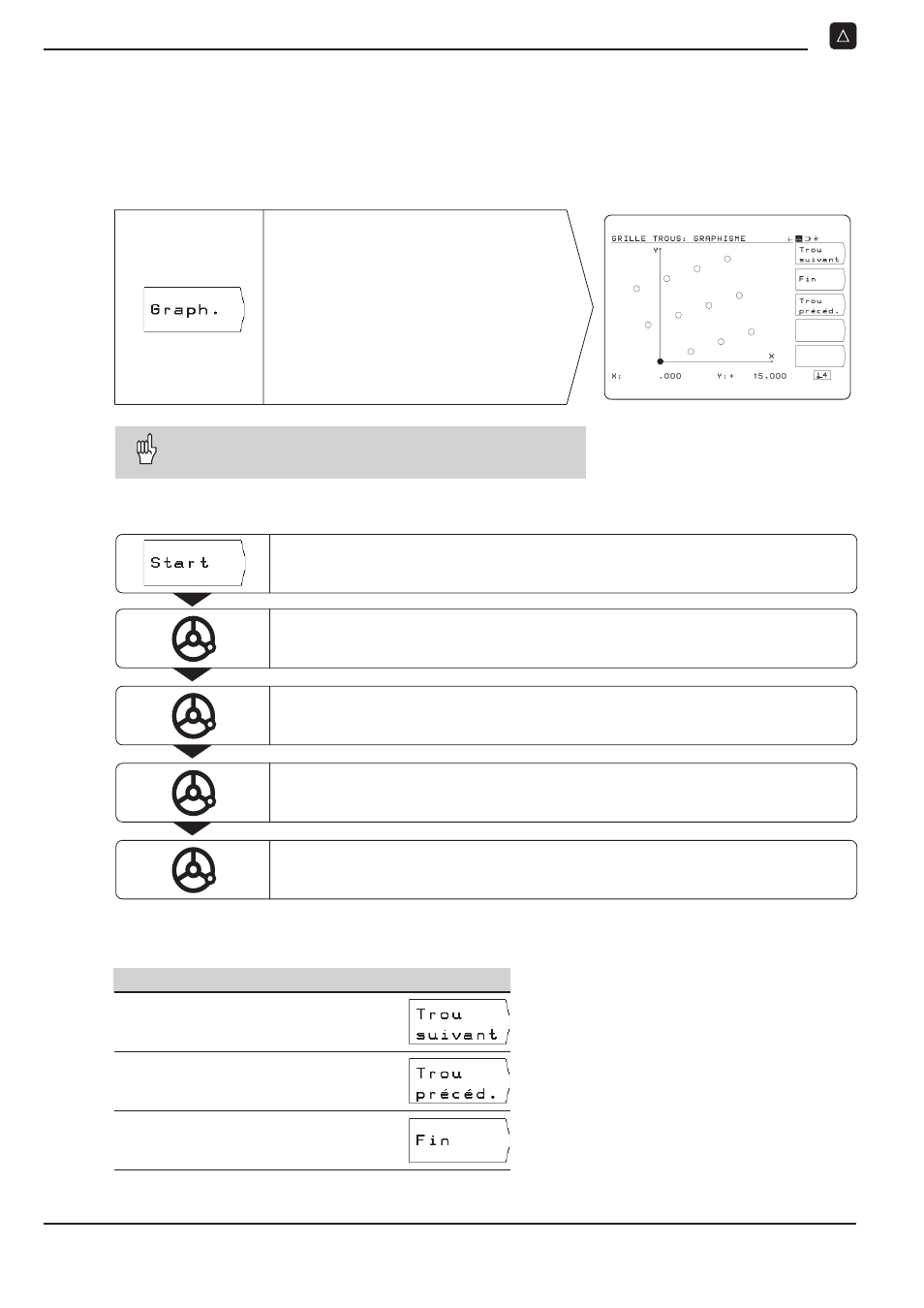

Grille de trous
Fonctions du perçage et du graphisme
Fonction Softkey
Trou suivant
Retour au trou précédent
Achever le perçage
2ème phase: Affichage du graphisme de la grille de trous
Le graphisme de la grille de trous permet de contrôler les données
introduites pour la grille de trous. Le graphisme représente sous
forme d'un cercle plein le trou actuel.
Le POSITIP représente graphique-
ment à l'écran la grille de trous, ici
3 rangées de 4 trous chacune:
1er trou à X=20 mm, Y=10 mm;
Distance entre les trous 10 mm;
Angle entre les rangées de trous et
l'axe X 18°;
Distance entre les rangées 12 mm;
Les coordonnées du trou actuel ap-
paraissent en-dessous de l'écran.
Le graphisme de la grille de trous est influencé par le
paramètre de fonctionnement P89 (cf. chap. II-2).
3ème phase: Perçage
Lancer la grille de trous .
A l'issue du perçage, dégager l'outil dans l'axe d'outil.
Exécuter tous les autres trous tel que décrit ci-dessus.
Perçage:
Décompter vers zéro dans l'axe d'outil.
Pour cet axe, le cadre du curseur de positionnement est affiché en pointillé.
Aborder le trou:
Déplacer à zéro, les unes après les autres, les coordonnées du plan d'usinage.
Pour ces axes, le cadre du curseur de positionnement est affiché en trait gras.
