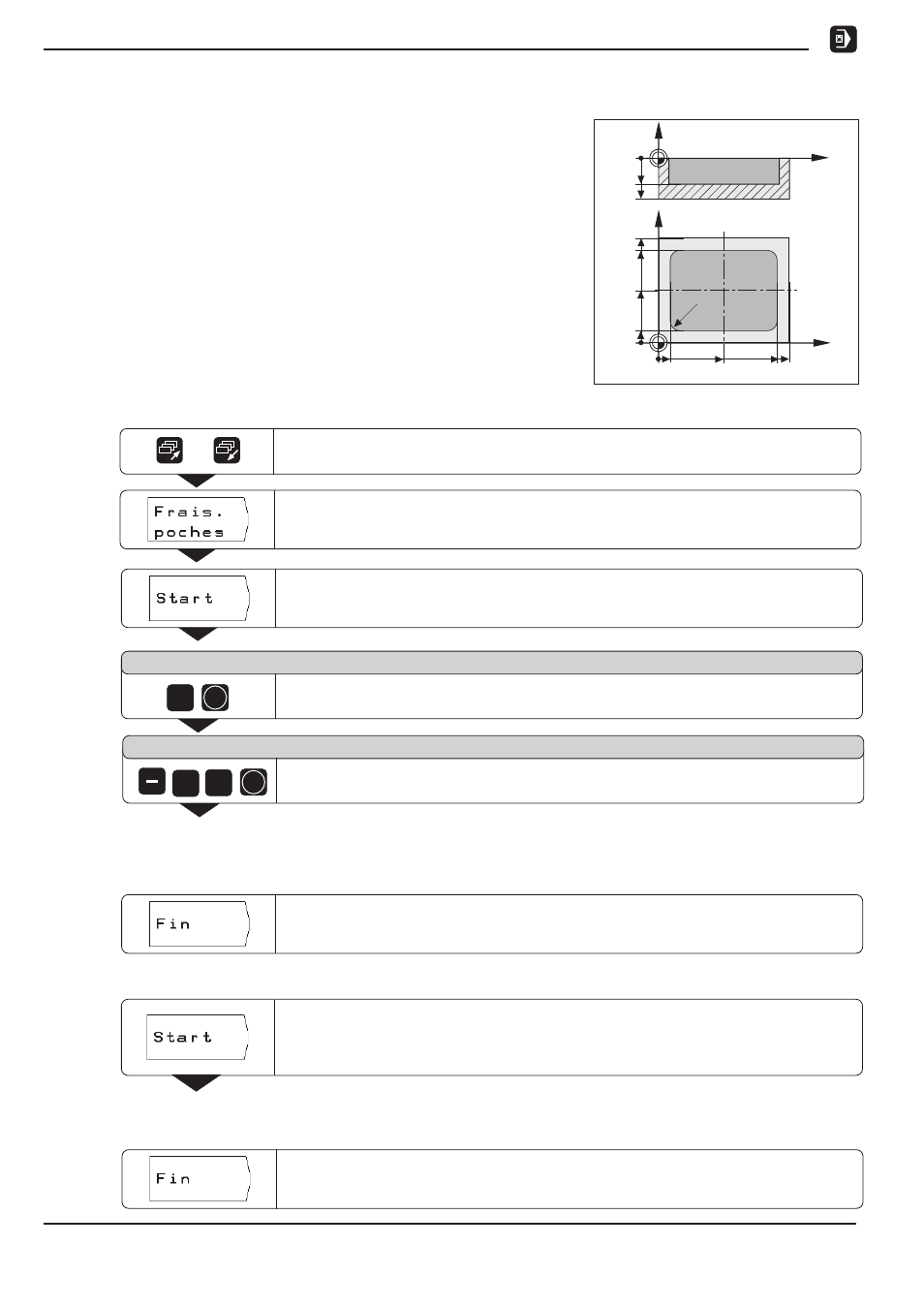

Exemple: Introduire les données de la poche rectangulaire et fraiser
Position initiale: 2 mm
Profondeur de perçage: – 20 mm
Centre X de la poche: 50 mm
Centre Y de la poche: 40 mm
Longueur du côté X: 80 mm
Longueur du côté Y: 60 mm
Sens: 0: EN AVALANT
Surépaisseur de finition: 0.5 mm
Feuilleter jusqu'au 2ème menu de softkeys.
/
Sélectionner le cycle Poche rectangulaire .
P o s i t i o n i n i t i a l e ?
Introduire la position initiale ( 2 mm ).
Valider l'introduction.
P r o f o n d e u r f r a i s a g e ?
Introduire la profondeur de fraisage ( – 20 mm ).
Valider l'introduction.
0 ENT
ENT
2
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
Sélectionner Introduction des données .
Achever l'introduction des données.
2
•
•
•
Fraisage de poche rectangulaire
1ère phase: Introduire les données de la poche rectangulaire
Mode de fonctionnement: CHEMIN RESTANT
•
•
•
Après avoir évidé la poche en totalité, fermez le cycle.
Après avoir introduit toutes les données: lancez le cycle Poche
rectangulaire et positionnez les axes par „décomptage vers zéro“.
La passe dans l'axe d'outil peut être choisie librement.
2ème phase: Fraiser la poche rectangulaire
