I - 4 Programmation du POSITIP
52 Manuel de l'utilisateur POSITIP 855
Y
X
15 53
12
47
0
0
1
2 3
4
Prise en compte de positions: Mode Teach-In
Profondeur de la poche Z = par ex. – 10 mm
Mode de fonctionnement: MEMORISATION DE PROGRAMME

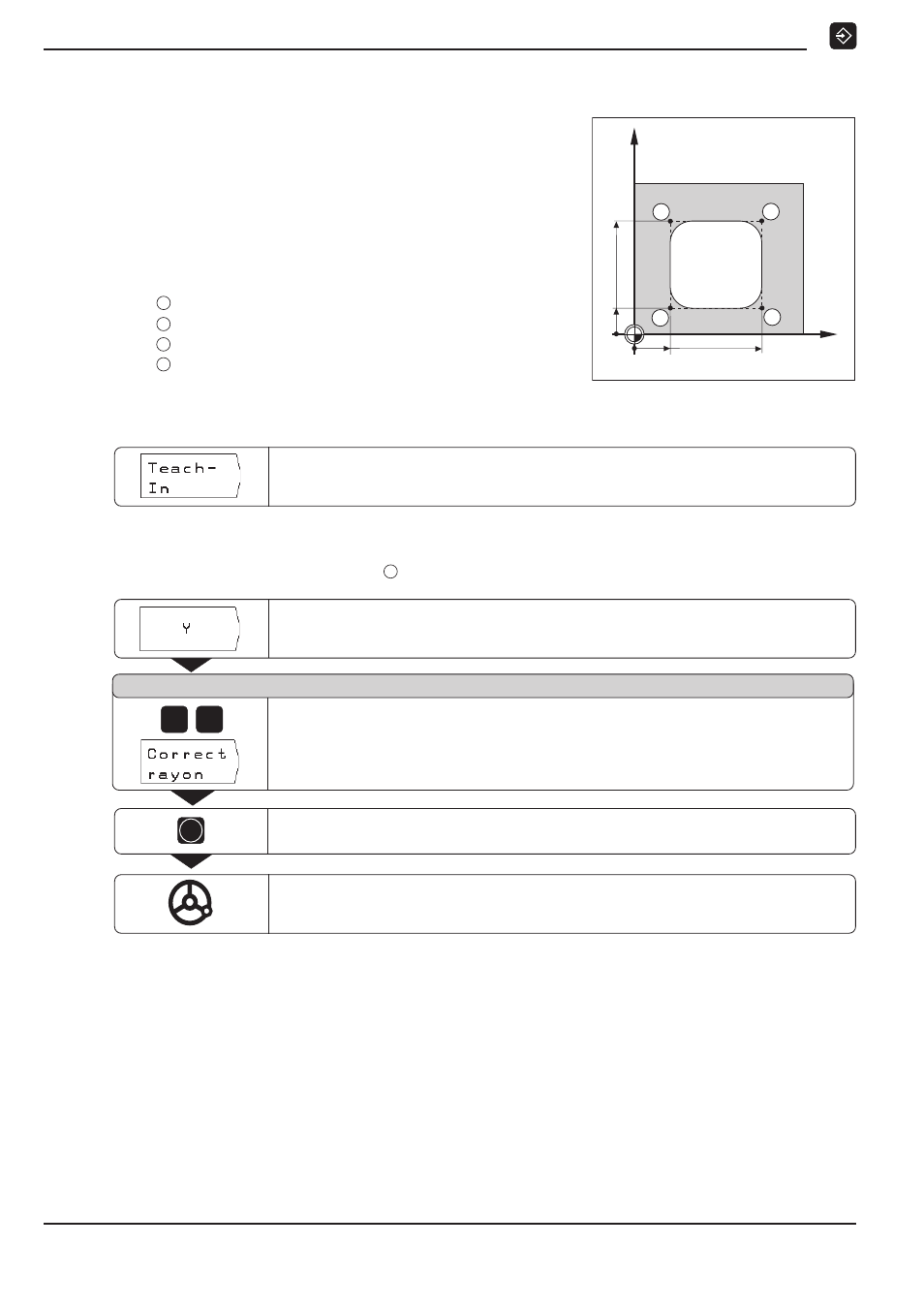

Exemple de programme avec TEACH-IN / CHEMIN RESTANT :
Usiner une poche et élaborer un programme pendant
l'usinage
A l'aide de cette fonction Teach-in, vous pouvez usiner une pièce à
partir des cotes du plan. Le POSITIP transpose directement les
coordonnées dans un programme. Vous pouvez sélectionner les
déplacements de prépositionnement et de dégagement selon
votre convenance et les introduire conformément aux cotes du
plan.
Coin X = 15 mm Y = 12 mm
Coin X = 15 mm Y = 47 mm
Coin X = 53 mm Y = 47 mm
Coin X = 53 mm Y = 12 mm
Exemple: Prendre en compte dans un premier programme la
coordonnée Y du point
Sélectionner l'axe d'outil ( axe Y ).
Valider l'introduction : Y + 47.000 R –
Le POSITIP affiche le curseur graphique pour le „décomptage vers zéro“.
Déplacer à zéro l'axe introduit. Pour terminer, introduire d'autres coordonnées
éventuelles et les prendre en compte.
Sélectionner Teach-In .
Les fonctions de TEACH-IN / CHEMIN RESTANT
apparaissent immédiatement dans le premier menu de softkeys
4 7
ENT
Position nominale ?
Introduire la positions nominale , par ex. 47 mm
et
sélectionner la correction du rayon d'outil R – .
3
3
1
2
4
