I - 4 Programmation du POSITIP
50 Manuel de l'utilisateur POSITIP 855

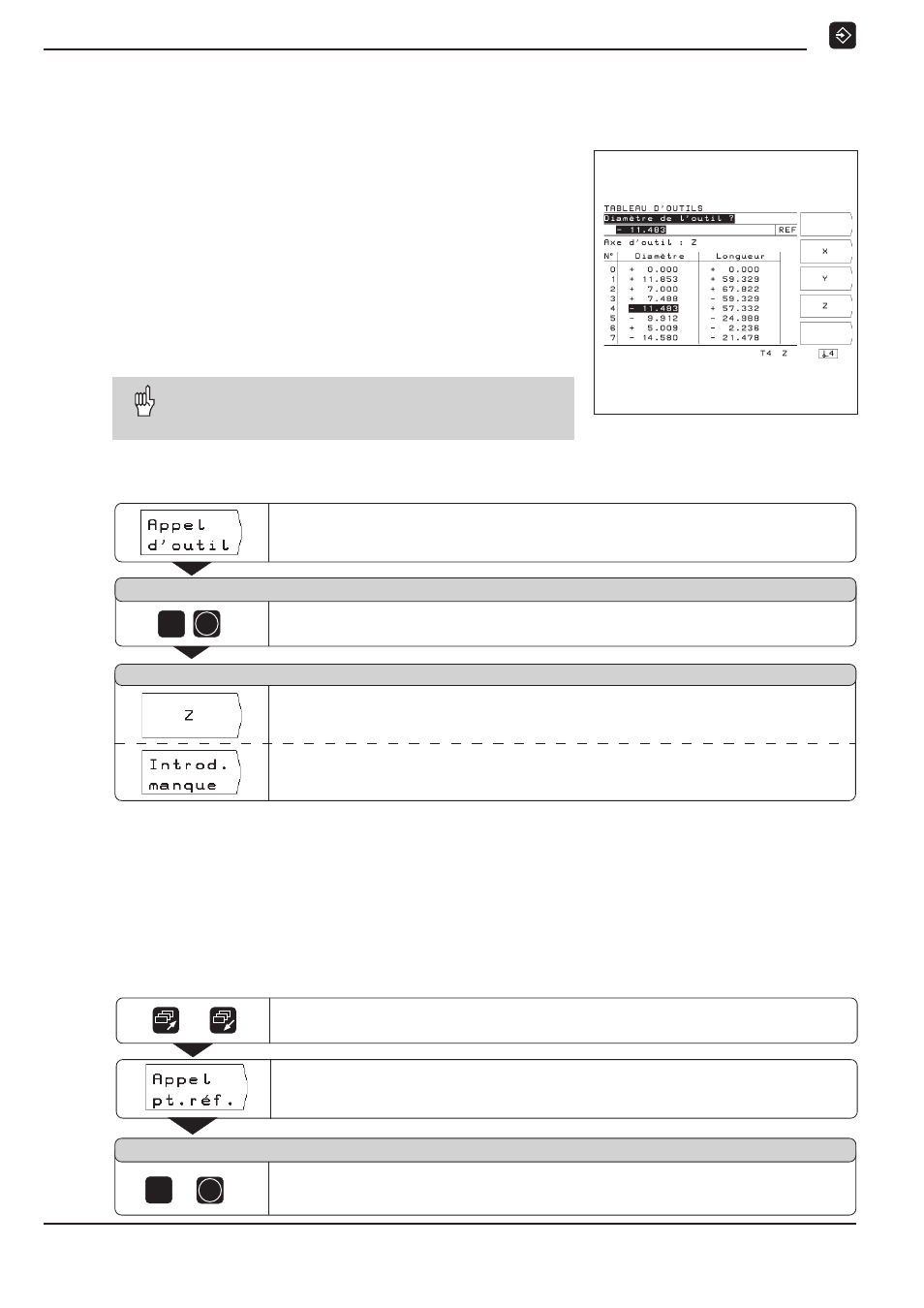

Fig. 27: Le tableau d'outil sur l'écran du
POSITIP
Axe d'outil ?
ENT
4
Introduire le numéro de l'outil ( par ex. 4 ) sous lequel ont été mémorisées les
données d'outil dans le tableau d'outil. Valider l'introduction.
Appeler les données de l'outil dans le tableau d'outil.
Mode de fonctionnement: MEMORISATION DE PROGRAMME
Numéro d'outil ?
Introduire l'axe d'outil ( par ex. Z ).
Le programme contient l'appel d'outil
TOOL CALL 4 Z .
Introduction manque pour l' axe d'outil , si une séquence TOOL
CALL se trouve dans le programme avec l'axe d'outil.
Appel des données de l'outil dans un programme
Dans le chapitre I - 2, vous avez vu comment inscrire la longueur et
le diamètre de vos outils à l'intérieur du tableau d'outil du POSITIP.
Vous pouvez également appeler à partir d'un programme les
données d'outil mémorisées dans le tableau.
En cours d'exécution de programme, si vous voulez changer l'outil,
vous n'avez pas besoin, à chaque fois, de sélectionner les
nouvelles données de l'outil dans le tableau d'outil.
Par l'instruction TOOL CALL, le POSITIP appelle automatique-
ment dans le tableau d'outil la longueur et le diamètre de celui-ci.
Vous mémorisez dans le programme l'axe d'outil pour l'usinage.
Si vous introduisez dans le programme un axe d'outil
différent de celui qui est dans le tableau, le POSITIP
mémorise le nouvel axe d'outil dans le tableau.
Appeler le point de référence
Le POSITIP mémorise jusqu'à 99 points de référence dans un
tableau de points de référence. Dans le programme, vous pouvez
appeler un point de référence contenu dans le tableau. Pour cela,
vous introduisez avec la softkey
Appel pt de réf. une
séquence DONNEE XX qui appelle le point de référence introduit
sous XX pendant le déroulement du programme.
Mode de fonctionnement: MEMORISATION DE PROGRAMME
Feuilleter jusqu'au troisième menu de softkeys.
Appeler le point de référence contenu dans le tableau.
/
N u m é r o p o i n t d e r é f . ?
Introduire le numéro du point de référence (ex. 5).
Valider l'introduction. Plage d'introduction: 1 à 99.
5
ENT
