I - 3 Travailler avec le POSITIP – Schémas de trous
POSITIP 855 Manuel de l'utilisateur 39
Grille de trous
Vous devez connaître les données suivantes de la grille de trous:
•
Coordonnées du premier trou
• Nombre de trous par rangée de trous
• Distance entre les trous sur la rangée
• Angle entre la 1ère rangée de trous et l'axe X
• Nombre de rangées de trous
• Distance entre les rangées de trous
Le POSITIP calcule les coordonnées des trous que vous
positionnez par „décomptage vers zéro“.
Le curseur graphique est disponible pour tous les axes à déplacer.
Le POSITIP affiche en pointillé le cadre de l'axe d'outil.
Avant l'usinage, le graphisme permet de contrôler si le POSITIP a
calculé la grille de trous telle que vous la désiriez.
Le graphisme de la grille de trous vous est également utile lorsque
les trous doivent être
•
sélectionnés directement
• exécutés séparément
• omis.
Fonction Softkey/touche
Sauter à la ligne précédente
Sauter à la ligne suivante
Valider l'introduction des données
Achever l'introduction

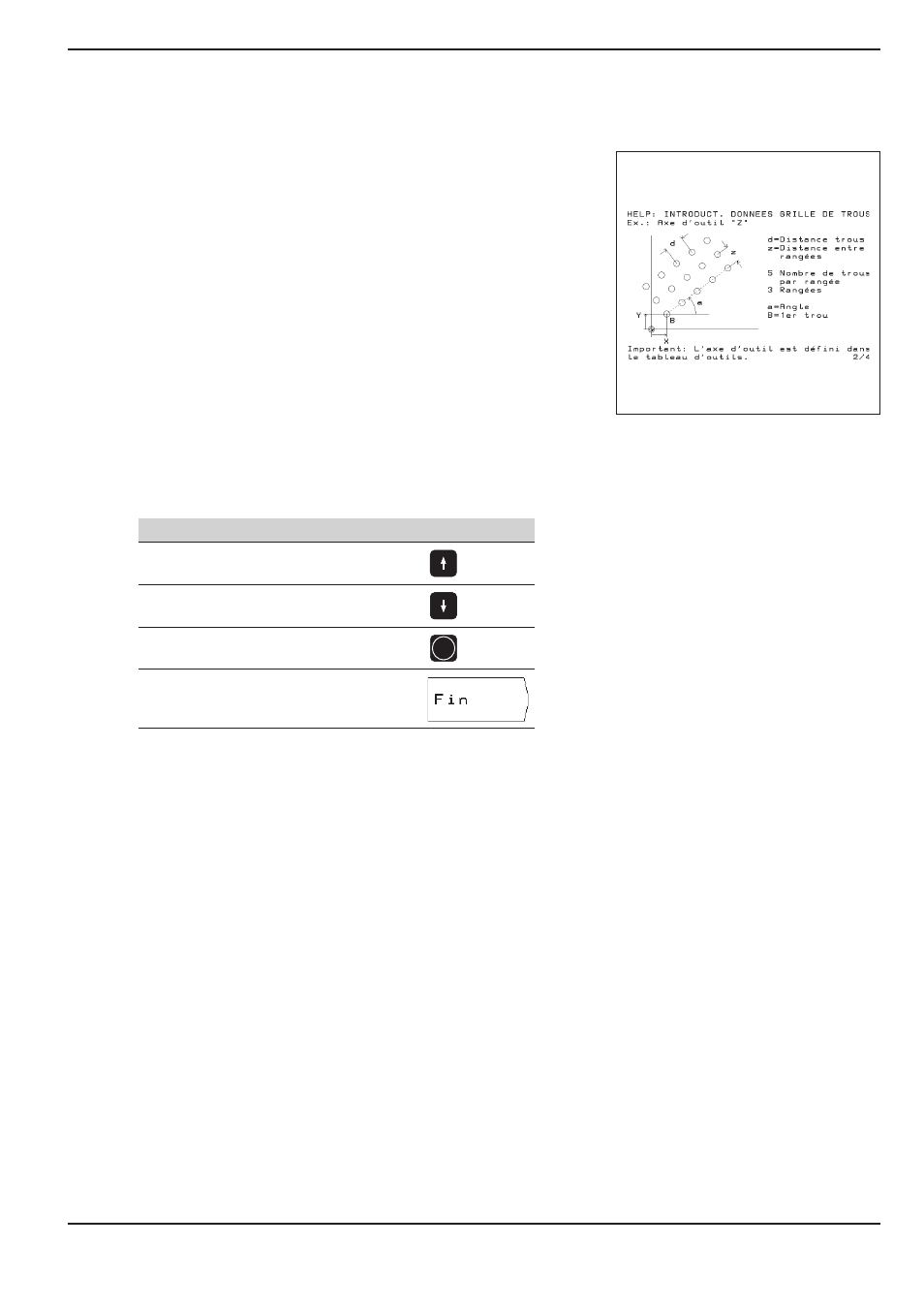

Fig.: Mode d'emploi intégré:
graphisme pour grille de trous
ENT
