I - 2 Travailler avec le POSITIP – Les premiers pas
POSITIP 855 Manuel de l'utilisateur 23
Fonctions de palpage pour l'initialisation du point de référence

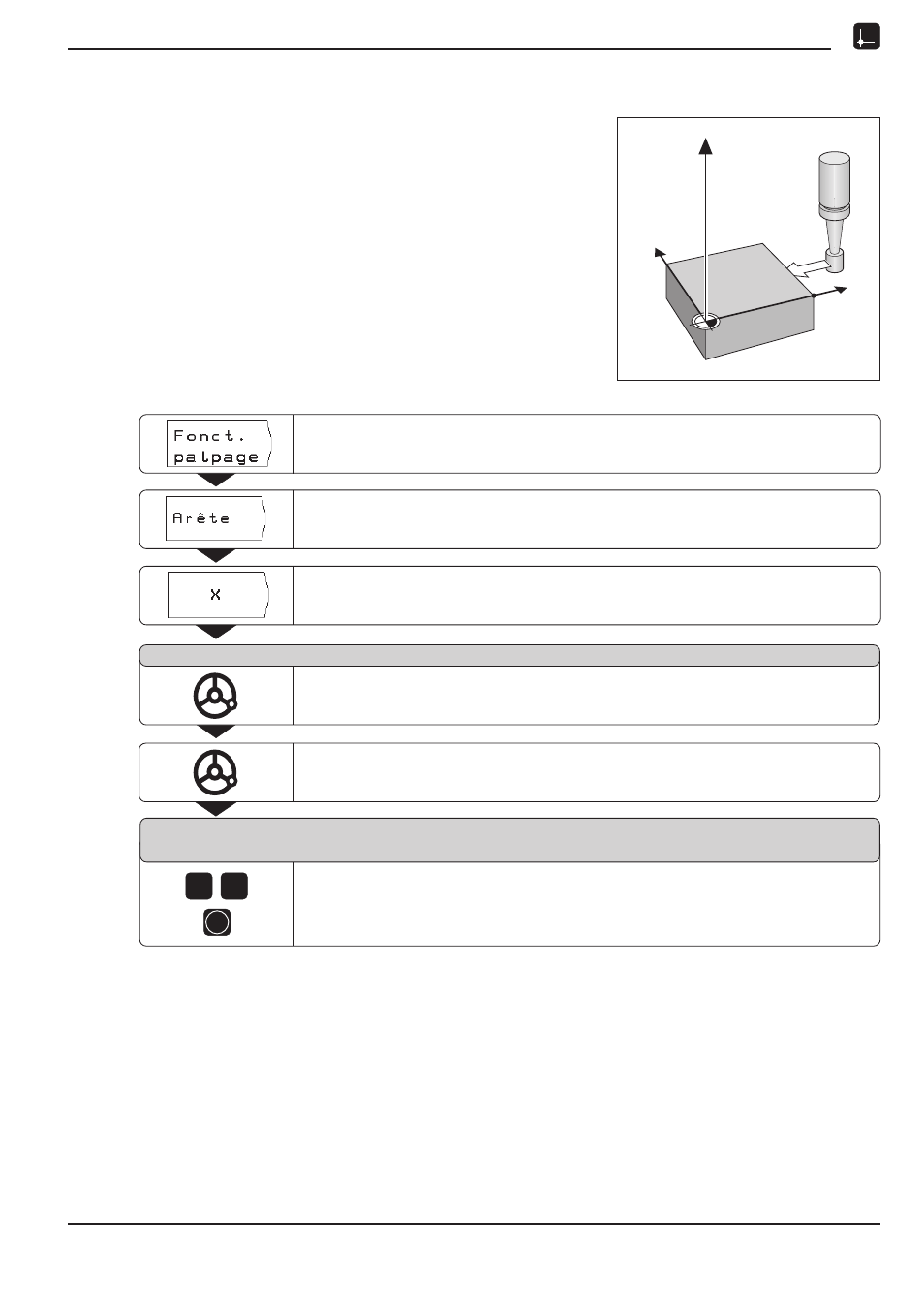

Exemple:Palper l'arête de la pièce, afficher la position de l'arête
et initialiser l'arête comme ligne de référence
L'arête palpée est parallèle à l'axe Y.
Pour toutes les coordonnées d'un point de référence, vous pouvez
palper les arêtes et surfaces (tel qu'indiqué sur la page suivante) et
les initialiser comme lignes de référence.
Y
X
Z
X?
Mode de fonctionnement: VALEUR EFFECTIVE
Sélectionnez l'axe sur lequel la coordonnée sera initialisée: axe X
Sélectionnez Arête .
Dégager le palpeur KT de l'arête de la pièce.
Amener le palpeur d'angles KT sur l'arête de la pièce jusqu'à ce que la lampe
s'allume dans le palpeur.
Le POSITIP indique la position de l'arête sur l'axe X.
Palpage dans l'axe X
Le POSITIP affecte à la coordonnée la valeur 0.
Introduire la coordonnée désirée pour l'arête de la pièce, ex. X = 20 mm
et
initialiser la coordonnée comme valeur de référence pour cette arête.
2 0
ENT
Introduire valeur pour l'axe X
+ 0
Sélectionnez Palpage.
