I - 2 Travailler avec le POSITIP – Les premiers pas
26 Manuel de l'utilisateur POSITIP 855
Fonctions de palpage pour l'initialisation du point de référence

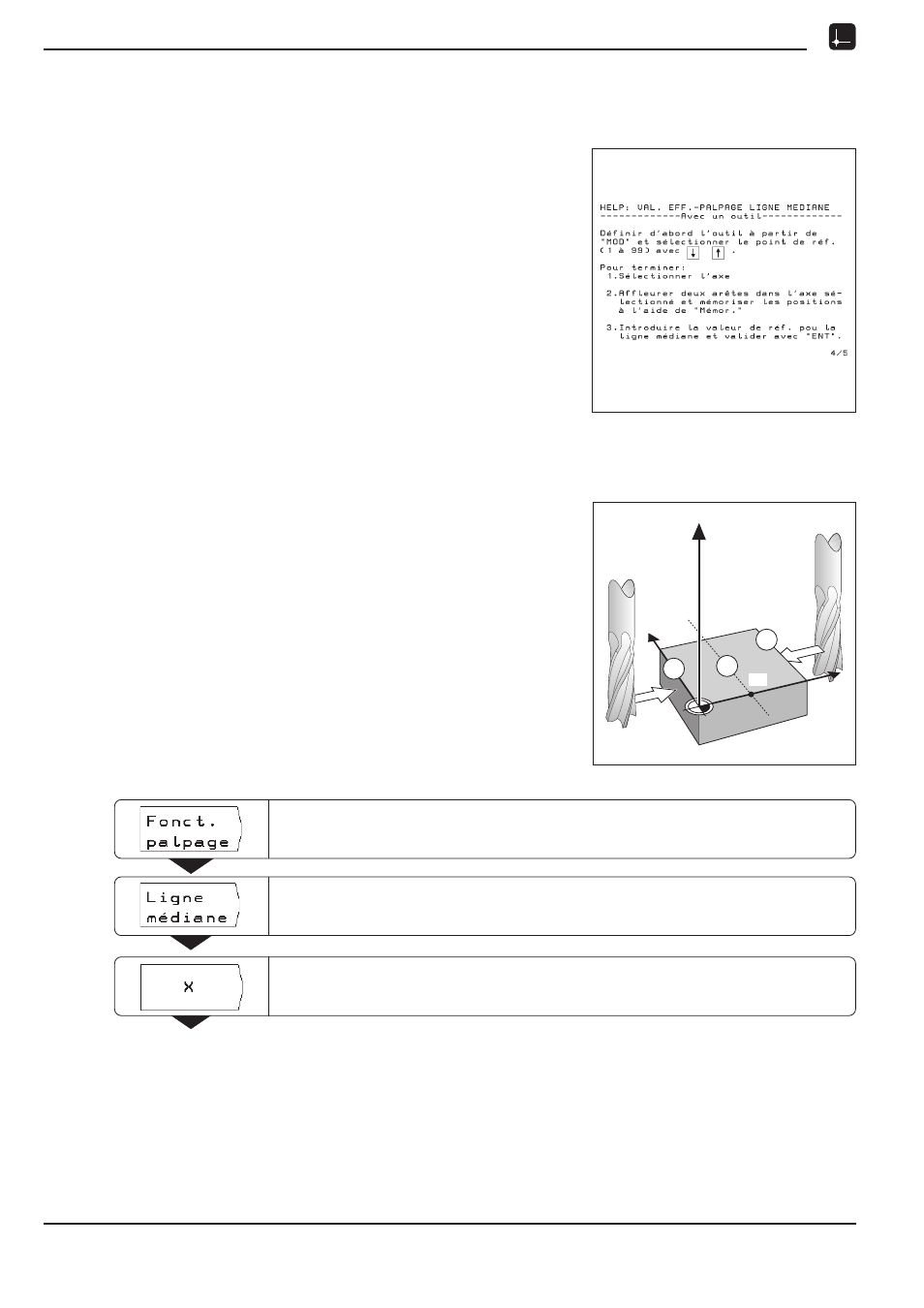

Exemple: Initialiser comme ligne de référence une ligne
médiane entre deux arêtes affleurées sur la pièce
La ligne médiane est parallèle à l'axe Y.
Coordonnée voulue pour
la ligne médiane:
X = 50 mm
Y
X
2
1
Z
M
X?
Sélectionnez Ligne médiane .
Mode de fonctionnement: VALEUR EFFECTIVE
Sélectionnez Palpage .
Sélectionnez l'axe sur lequel la coordonnée sera initialisée: axe X.
Initialisation du point de référence à l'aide d'un outil
Même si vous désirez initialiser les points de référence par affleu-
rement avec un outil, vous pouvez utiliser les fonctions de palpage
du POSITIP décrites sous „Initialisation du point de référence avec
le palpeur d'angles“:
Arête , Ligne médiane et Centre de
cercle .
Préparation: Introduire le diamètre de l'outil et sélectionner le
point de référence
➤ ➤ ➤ ➤ ➤ Appuyez sur la touche MOD et feuilletez le menu de softkeys
avec la softkey Tableau d'outil .
➤ ➤ ➤ ➤ ➤ Sélectionnez le paramètre utilisateur Tableau d'outil .
➤ ➤ ➤ ➤ ➤ Sélectionnez l'outil destiné à initialiser les points de référece.
➤
➤ ➤ ➤ ➤ Quittez le tableau d'outils:
Appuyez une nouvelle fois sur la touche MOD.
➤ ➤ ➤ ➤ ➤ A l'aide des touches fléchées verticales, sélectionnez le
numéro du point de référence désiré.
Le numéro du point de référence sélectionné est affiché en bas
et à droite de l'écran. Fig. 20: Mode d'emploi intégré pour fonction de
palpage avec outils
