I - 3 Travailler avec le POSITIP - Schémas de trous
38 Manuel de l'utilisateur POSITIP 855
Cercle de trous

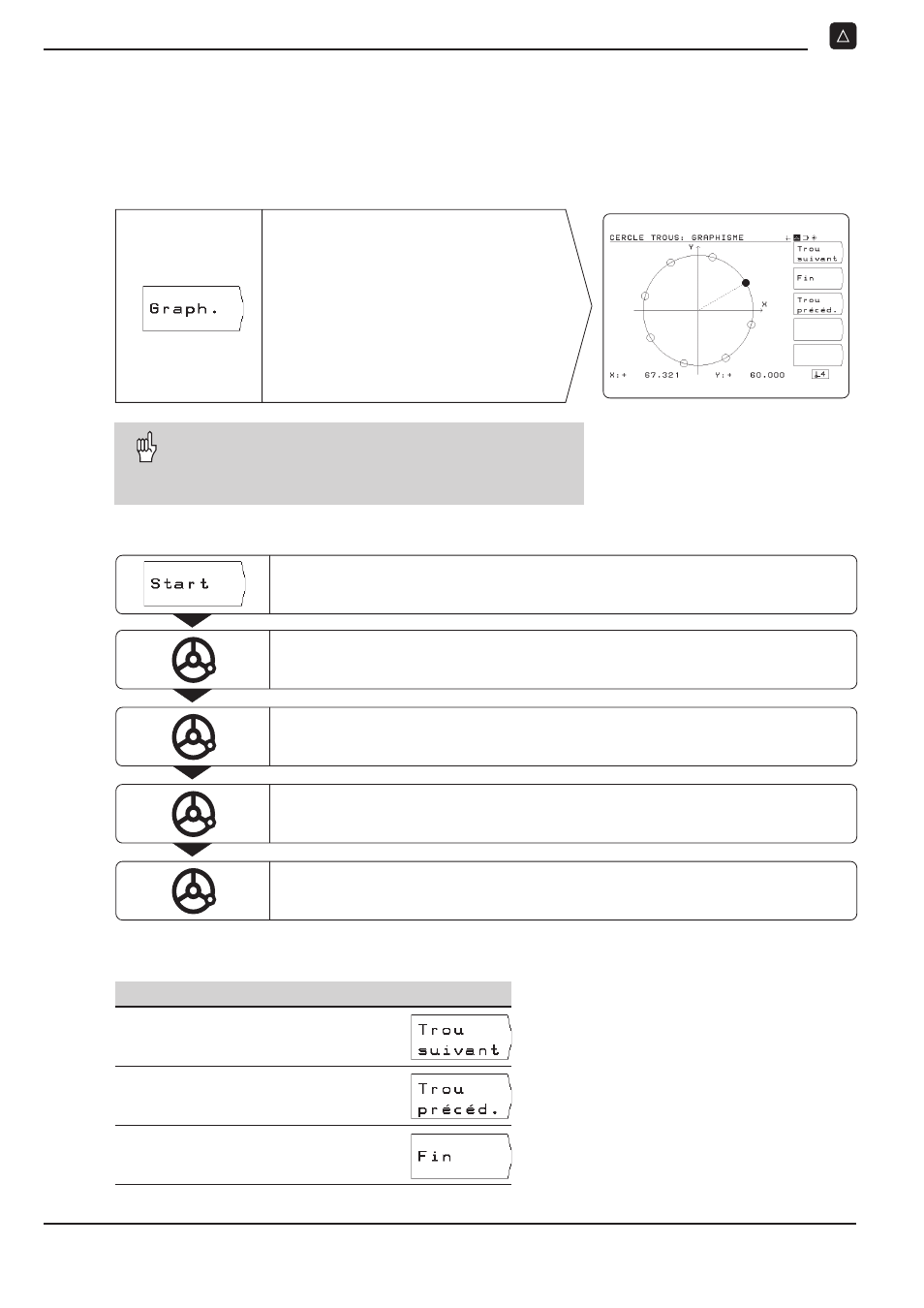

2ème phase: Affichage du graphisme du cercle de trous
Le graphisme du cercle de trous permet de contrôler les données
introduites pour le cercle de trous. Le graphisme représente sous
forme d'un cercle plein le trou actuel.
Le POSITIP représente graphique-
ment à l'écran le cercle de trous;
ici: cercle comportant 8 trous,
premier trous à 30°.
Les coordonnées du trou appa-
raissent en-dessous de l'écran.
3ème phase: Perçage
Lancer le cercle de trous.
Aborder le trou:
Déplacer à zéro, les unes après les autres, les coordonnées du plan d'usinage.
Pour ces axes, le cadre du curseur de positionnement est affiché en trait gras.
A l'issue du perçage, dégager l'outil dans l'axe d'outil.
Exécuter tous les autres trous tel que décrit ci-dessus.
Perçage:
Décompter vers zéro dans l'axe d'outil.
Pour cet axe, le cadre du curseur de positionnement est affiché en pointillé.
Le graphisme du cercle de trous est influencé par les
paramètres de fonctionnement P88 et P89 (cf. chap. II-2).
Le paramètre de fonctionnement P 88 (sens de rotation)
influe également sur l'usinage du cercle de trous.
Fonctions du perçage et du graphisme
Fonction Softkey
Trou suivant
Retour au trou précédent
Achever le perçage
