II - 1 Montage et raccordement électrique
POSITIP 855 Informations techniques 85
Raccordement du palpeur d'angles
Le palpeur d'angles KT de HEIDENHAIN se raccorde au
connecteur Sub-D X10 sur la face arrière de l'appareil.
Si vous utilisez un palpeur d'angles, vous devez configurer le
POSITIP à l'aide des paramètres de fonctionnement suivants:
•
P25 (longueur de la tige de palpage)
• P26 (diamètre de la tige de palpage)
• P96 (émission valeur de mesure pendant fonction de palpage)
Les paramètres de fonctionnement sont décrits au chapitre II - 2.
Distribution des plots du raccordement du palpeur d'angles
Plot Affectation Type
1 Blindage interne
2 En service KT 130
6 UP +5 V KT 130
8 UP 0 V KT 130
13 Signal commutation KT 130
14 Contact +2.5 V KT 120
15 Contact 0 V KT 120
Boîtier Blindage externe
Tous les autres plots: ne pas les raccorder!
X3 X2 X1
X10 X31(V.24 RS-232-C) T)
4

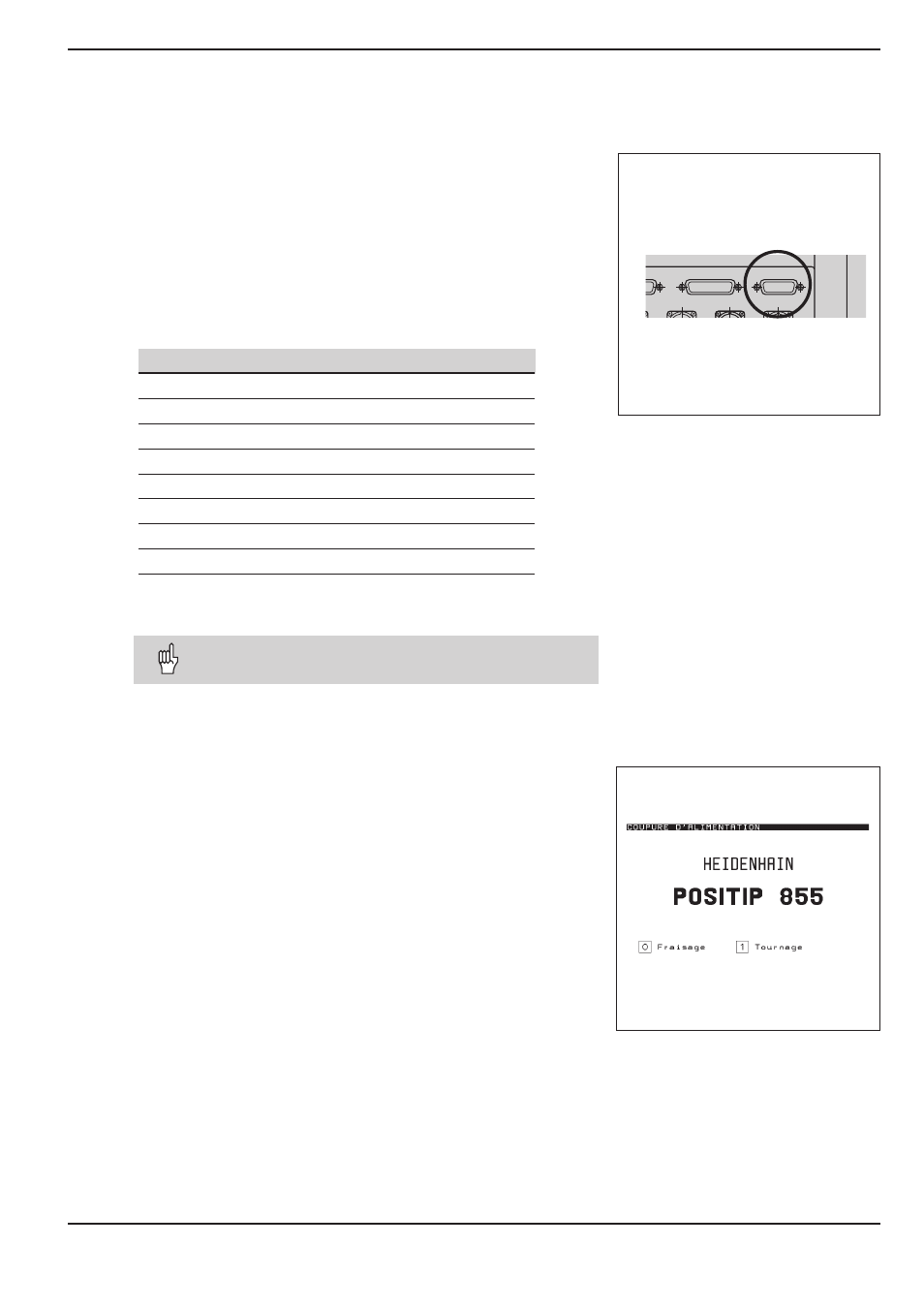

Fig. 36: Raccordement du palpeur d'angles sur
le POSITIP
L'interface X10 est conforme à l'„isolation électrique
du secteur“ selon EN 50 178.
Première mise en route
Lors de la première mise sous tension suivant la livraison du
POSITIP, celui-ci affiche l'écran représenté à la fig. 37.
Sélectionnez maintenant l'application choisie pour le POSITIP en
appuyant sur la touche.
POSITIP pour fraisage:
➤
➤ ➤ ➤ ➤ Appuyez sur la touche 0.
POSITIP pour tournage:
➤
➤ ➤ ➤ ➤ Appuyez sur la touche 1.
Le POSITIP vous propose automatiquement les fonctions
nécessaires à l'application choisie.
Si nécessaire, vous pourrez changer ultérieurement d'application
par modification du paramètre P 99.
Fig. 37: L'écran du POSITIP après la première
mise sous tension
