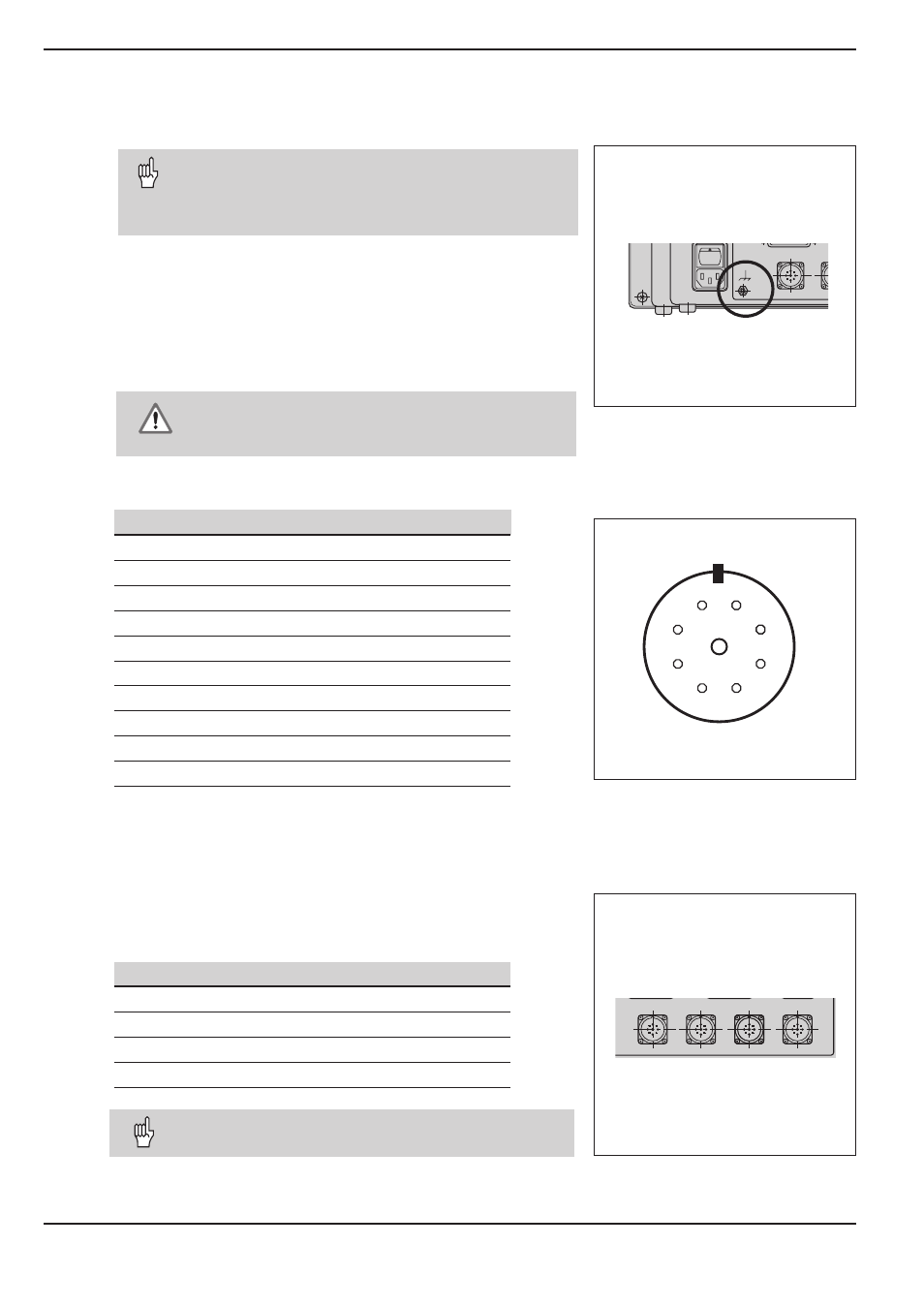

HEIDENHAIN PT 855 for Milling - Manuel (Page 82)

II - 1 Montage et raccordement électrique
84 Informations techniques POSITIP 855
Mise à la terre
Pour améliorer l'anti-parasitage, relier la prise de terre
sur la face arrière de l'appareil au point de terre central
de la machine!
(section min. 6 mm
2 )
X4
2
3
4 5
7
1
9
6
8
Les raccordements des systèmes de mesure sont attribués pour
les 4 axes. Le paramètre P49.
∗
vous permet de définir la dési-
gnation des axes, par ex. axe 1 = axe X, axe 2 = axe Y.
Axe Raccordement du système de mesure
1 X1
2 X2
3 X3
4 X4
X3 X2 X1 X4
Les interfaces X1, X2, X3 et X4 sont conformes à
l'„isolation électrique du secteur“ selon EN 50 178.
Raccordement des systèmes de mesure
Le POSITIP fonctionne avec les systèmes de mesure linéaire et
angulaire HEIDENHAIN avec signaux de sortie sinusoïdaux.
Les raccordements des systèmes de mesure sur la face arrière de
l'appareil sont désignés par X1, X2, X3 et X4.
Longueur max. du câble de raccordement: 30 m.
Danger pour composants internes!
Ne brancher ou débrancher les connecteurs qu'après
mise hors tension de l'appareil!
Distribution des plots pour raccordement des systèmes de mesure
Plot Affectation
1 0°+
2 0°–
3 +5 V (U
P
)
4 0 V (U
N
)
5 90°+
6 90°–
7 Signal de référence RI+
8 Signal de référence RI–
9 Blindage interne
Boîtier Blindage externe
Fig. 34: L'embase du POSITIP pour le raccor-
dement du système de mesure
Fig. 35: Raccordement des systèmes de
mesure sur le POSITIP
Fig. 33: La mise à la terre sur le POSITIP
