I - 4 Programmation du POSITIP
54 Manuel de l'utilisateur POSITIP 855
Y
X
Z

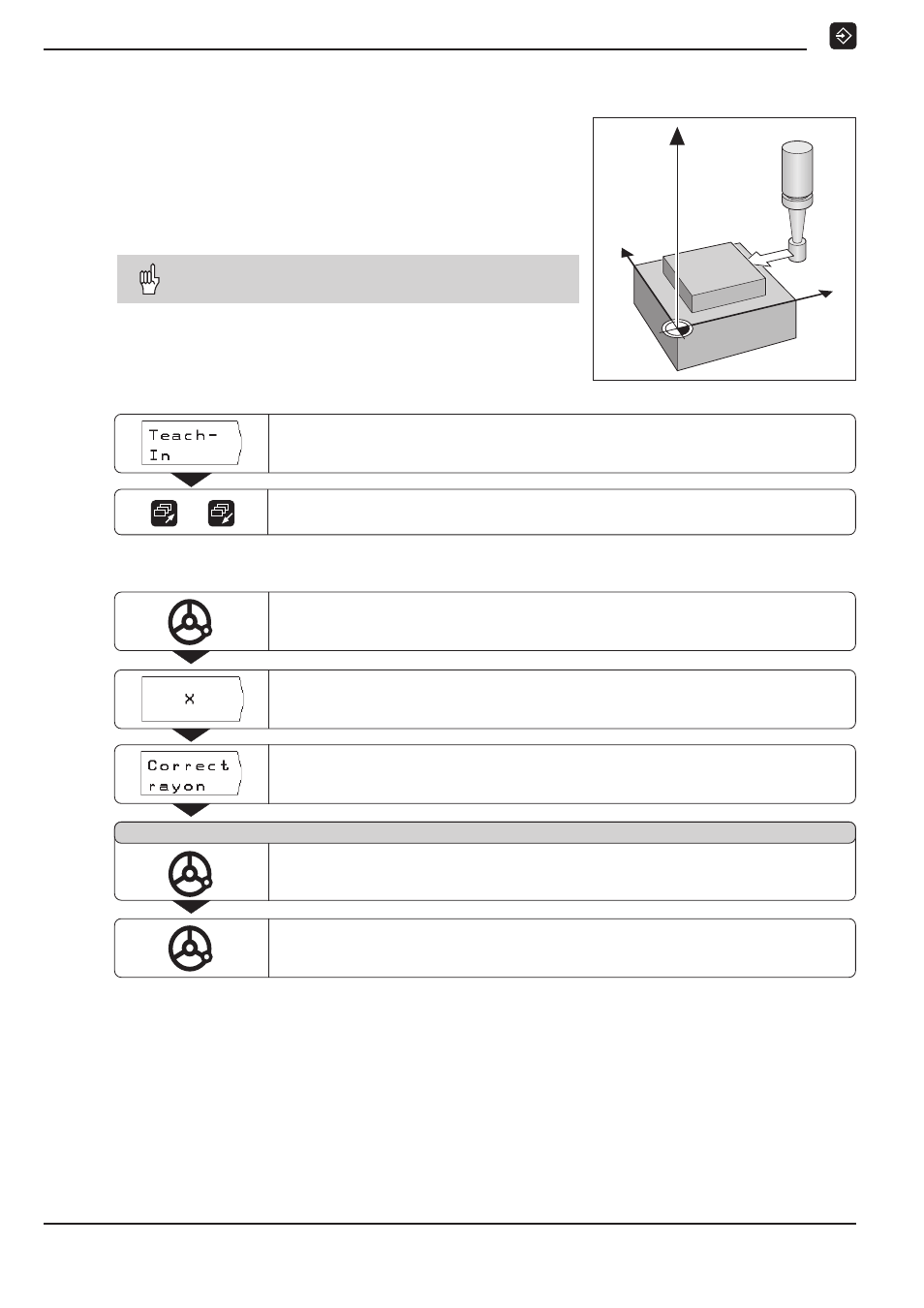

Prise en compte de positions: Mode Teach-In
Mode de fonctionnement: MEMORISATION DE PROGRAMME
Sélectionner Teach-In .
Feuilleter jusqu'à TEACH-IN / PALPEUR D'ANGLES . /
Exemple: Palper la position sur l'axe X et la prendre en compte
Prépositionner le palpeur d'angles à proximité de la position de palpage.
Sélectionner l'axe de coordonnées pour la valeur à prendre en compte: X
Dégager le KT et palper d'autres positions éventuelles, comme indiqué
précédemment, et les prendre en compte.
Déplacer le KT sur l'arête de la pièce
jusqu'à ce que la lampe s'allume dans le palpeur.
La coordonnée de la position de palpage est mémorisée dans le programme.
Sélectionner la correction de rayon pour l'usinage ultérieur.
Palpage dans l'axe X
Exemple de programme avec TEACH-IN / PALPEUR D'ANGLES :
Affleurer un îlot et transposer les positions dans un
programme
Vous palpez les positions sur la pièce à l'aide du palpeur d'angles
de HEIDENHAIN. La fonction
TEACH-IN / PALPEUR D'ANGLES
transpose dans le programme les positions de palpage.
Le palpeur d'angles transpose automatiquement dans le
programme la position réelle de la pièce.
