I - 2 Travailler avec le POSITIP – Les premiers pas
POSITIP 855 Manuel de l'utilisateur 25

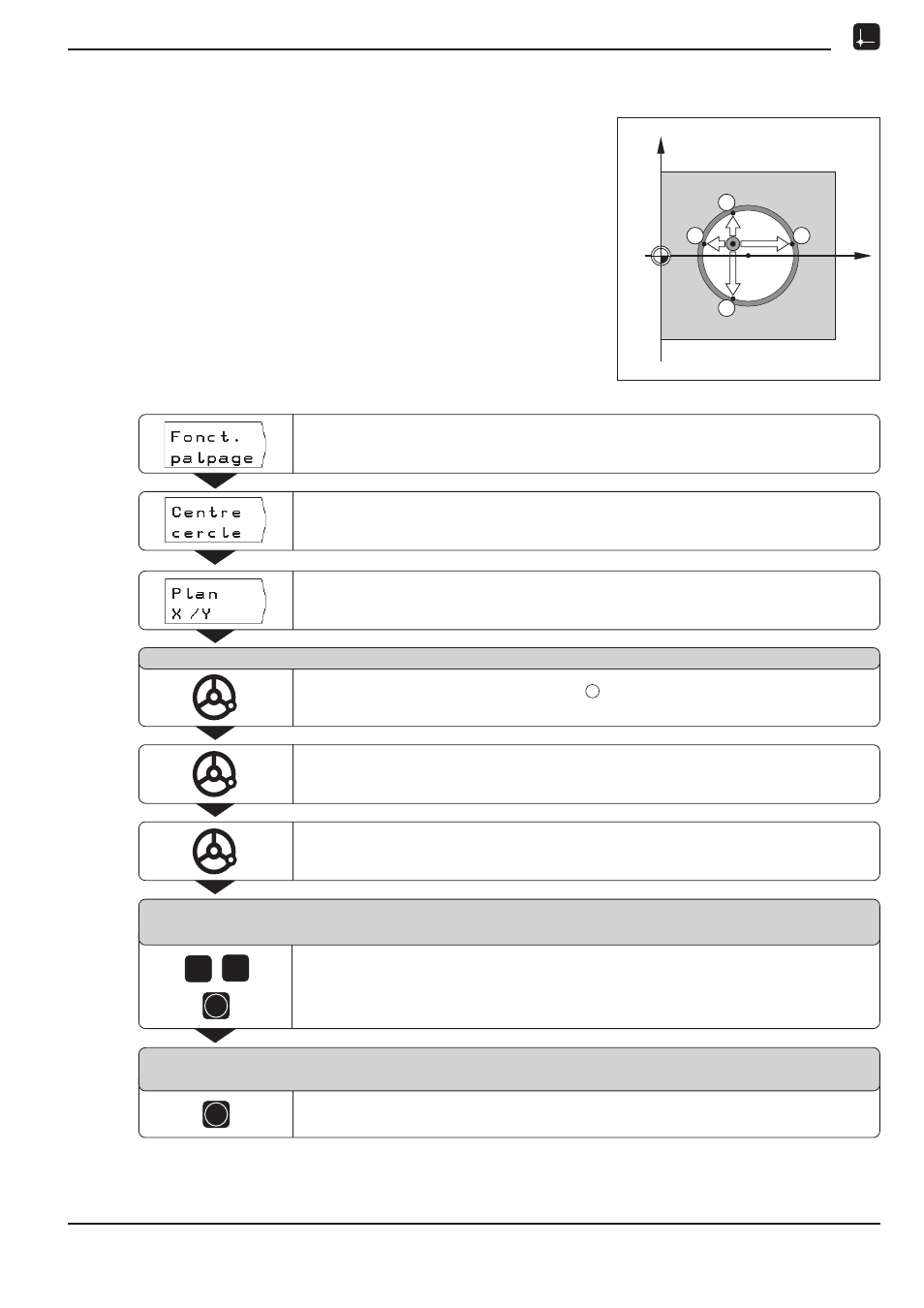

Exemple: Palper la paroi interne d'un trou à l'aide du palpeur d'angles
et initialiser le centre du trou comme point de référence
Plan principal X / Y
Axe du palpeur parallèle à l'axe Z
Coordonnée en X du
centre de cercle
X = 50 mm
Coordonnée en Y du
centre de cercle
Y = 0 mm
Y
X
0
1
2
3 4
X?
Fonctions de palpage pour l'initialisation du point de référence
Sélectionnez Centre de cercle .
Mode de fonctionnement: VALEUR EFFECTIVE
Sélectionnez Palpage .
Dégager le palpeur de la paroi interne du trou.
Amener le palpeur au premier point sur la paroi interne du trou jusqu'à ce
que la lampe s'allume dans le palpeur.
A l'aide du palpeur, palper trois autres points du trou, tel qu'indiqué ci-dessus.
Pour cette opération, l'écran contient là encore les instructions.
Sélectionner le plan contenant le cercle (plan principal): Plan X / Y .
Palper le 1er point en X / Y
0 5
ENT
Introduire la première coordonnée ( X = 50 mm )
et prendre en compte la coordonnée du centre de cercle comme point de
référence.
ENT
Prendre en compte directement la configuration du POSITIP Y = 0 mm.
Introduire le centre X
X = 0
Introduire le centre Y
Y = 0
1
