I - 4 Programmation du POSITIP
POSITIP 855 Manuel de l'utilisateur 61
Fraisage de poche dans le programme

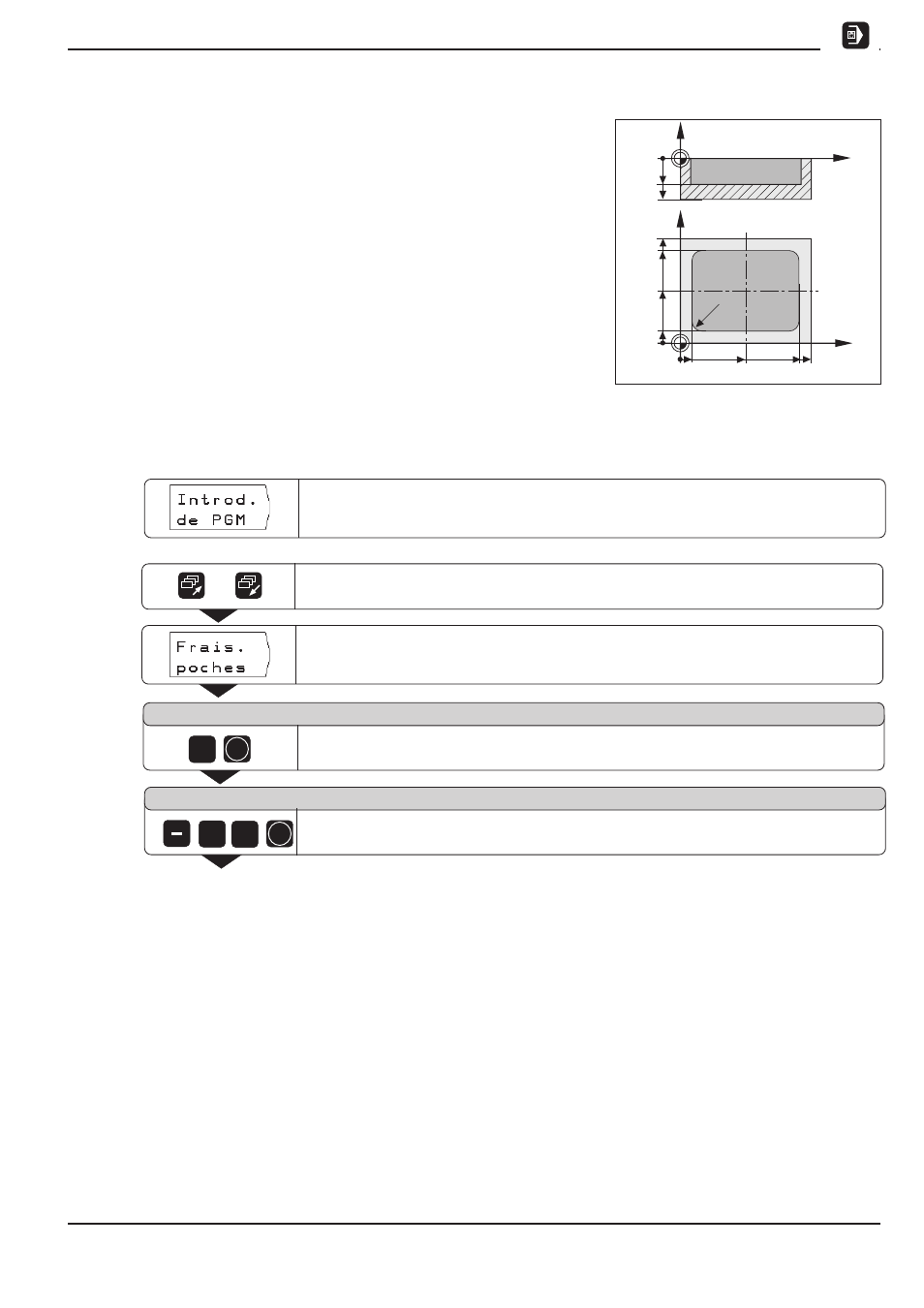

Exemple: Programmer une poche rectangulaire
Mode de fonctionnement: MEMORISATION DE PROGRAMME
Exemple de programme: fraisage d'une poche rectangulaire
Position initiale: 2 mm
Profondeur de fraisage: – 20 mm
Centre de la poche X: 50 mm
Centre de la poche Y: 40 mm
Longueur du côté X: 80 mm
Longueur du côté Y: 60 mm
Sens: 0: AVAL.
Surépaisseur de finition: 0.5 mm
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
Feuilleter jusqu'au 3ème menu de softkeys.
/
Introduire le cycle 5.0 Poche rectangulaire dans un programme.
P o s i t i o n i n i t i a l e ?
Introduire la position initiale ( 2 mm ).
Valider l'introduction.
0 ENT
ENT
2
P r o f o n d e u r f r a i s a g e ?
2
Introduire la profondeur de fraisage ( - 20 mm ).
Valider l'introduction.
Sélectionner Introduction de PGM .
•
•
•
