II - 5 Restitution des valeurs de mesure
102 Information technique POSITIP 855
II - 5
Restitution des valeurs de mesure
Le POSITIP peut restituer les valeurs de mesure via l'interface de
données.
BR
Lancer la restitution des données
Il existe trois possibilités pour lancer la restitution des données:
• Signal de contrôle sur l'interface de données
• Signal à l'entrée de commutation
• Signal du palpeur d'angles
La durée séparant le signal de mémorisation et la restitution de la
valeur de mesure dépend du signal sélectionné.
Durée du signal du système de mesure
Après environ 4 µs, les signaux du système de mesure se trouvent
dans une mémoire tampon où ils seront appelés par le signal
interne de mémorisation.
La valeur de mesure émise sera donc celle que le POSITIOP aura
définie env. 4 µs avant le signal interne de mémorisation.
Lancer la restitution des données à partir de Ctrl B
t
1
: Durée entre l'instruction Ctrl B et le signal interne de
mémorisation
t
1
≤
0,5 ms
t
2
: Durée entre le signal interne de mémorisation et la sortie de la
valeur de mesure
t
2
≤
30 ms + (5 ms • N)
N = Nb des axes rotatifs avec affichage en degrés, min., sec.
t
3
: Durée entre la fin de la restitution des données et une nouvelle
mémorisation à partir de Ctrl B
t
3
≥
0 ms
t
D
: Durée de la restitution des données
La durée de la restitution des données t
D
dépend
• de la vitesse en bauds réglée (BR),
• du nombre des axes (M) et
• du nombre des interlignes (L)
t
D
= [s]
176 • M + L • 11

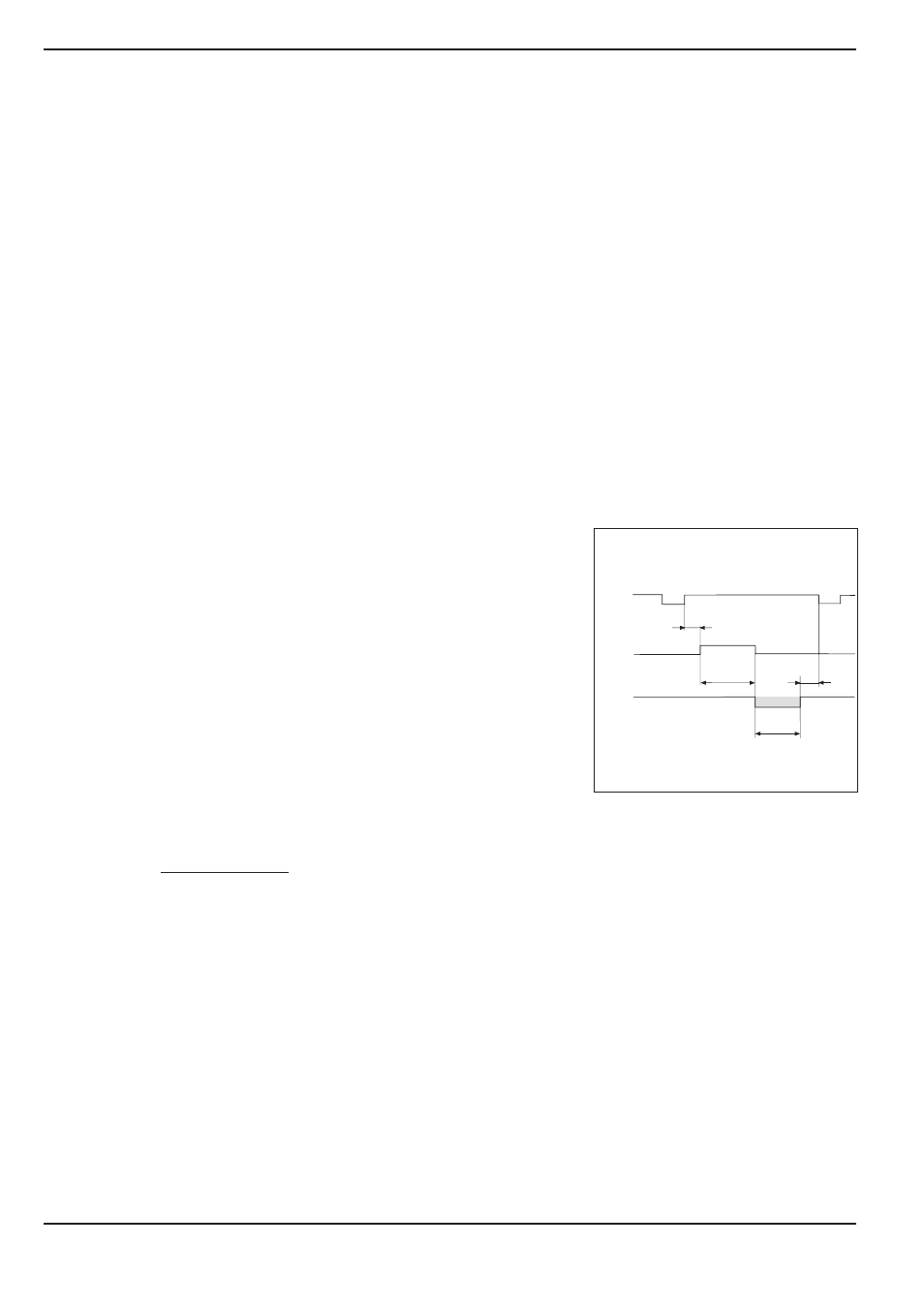

Fig. 45: Diagramme de durée pour la restitution
des données à partir de Ctrl B
C t r l B C t r l B
t
1
t
3
t
2
t
D
R X D
T X D
