I - 2 Travailler avec le POSITIP – Les premiers pas
22 Manuel de l'utilisateur POSITIP 855
Fonctions de palpage pour l'initialisation du point de référence
Les fonctions de palpage du POSITIP permettent d'initialiser les
points de référence à l'aide d'un palpeur d'angles KT de
HEIDENHAIN.
Vous pouvez également utiliser ces fonctions si vous affleurez la
pièce avec un outil.
Initialisation du point de référence avec le palpeur d'angles
Il vous est particulièrement simple d'initialiser les points de
référence avec un palpeur d'angles KT de HEIDENHAIN.
Le POSITIP vous prose pour cela les fonctions de palpage:
• Arête de la pièce comme ligne de référence:
Arête
• Ligne médiane située entre deux arêtes de la pièce:
Ligne médiane
• Centre d'un trou ou d'un cylindre:
Centre de cercle
Avec centre de cercle, le trou doit être dans le plan
principal.
Un plan est à définir parmi les trois plans principaux X / Y, Y / Z
ou Z / X.
Vous ne pouvez utiliser le palpeur d'angles KT 120 de
HEIDENHAIN que si la pièce est électroconductrice.
Préparation: Introduire le diamètre de la tige de palpage et sélectionner le point de référence
➤ ➤ ➤ ➤ ➤ Appuyez sur la touche MOD et feuilletez jusqu'au menu de
softkey à l'aide de la softkey Palpeur d'angles .
➤ ➤ ➤ ➤ ➤ Sélectionnez le paramètre utilisateur Palpeur d'angles .
➤ ➤ ➤ ➤ ➤ Introduisez le diamètre de la tige du palpeur d'angles et validez
l'introduction en appuyant sur ENT.
➤ ➤ ➤ ➤ ➤ Sélectionnez le paramètre utilisateur Point de référence .
➤ ➤ ➤ ➤ ➤ Introduisez le numéro du point de référence désiré et validez
l'introduction en appuyant sur la touche ENT.
➤ ➤ ➤ ➤ ➤ Appuyez une nouvelle fois sur la touche MOD.
Le numéro du point de référence sélectionné est situé en bas et
à droite de l'écran.
Dans toutes les fonctions de palpage, le POSITIP prend en compte
le diamètre de la tige de palpage introduit.
Pour plus d'informations sur les paramètres utilisateur, reportez-
vous au chapitre I - 7.
Interrompre la fonction de palpage
Pendant une fonction de palpage, le POSITIP affiche la softkey
Interr .
Si vous appuyez sur cette softkey, le POSITIP retourne alors à
l'état d'origine de la fonction de palpage sélectionnée.

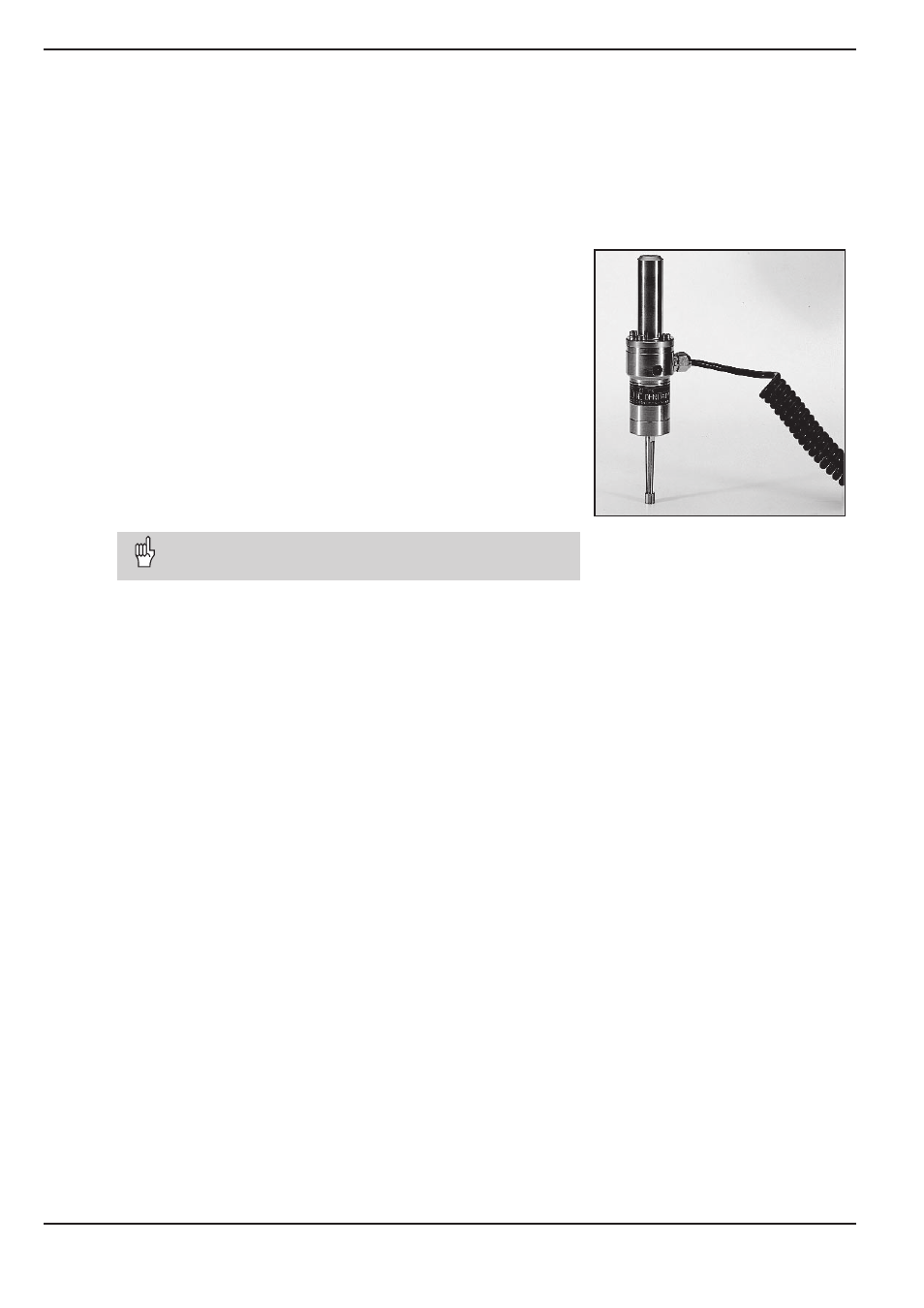

Fig. 19: Le palpeur d'angles KT HEIDENHAIN
