I - 4 Programmation du POSITIP
POSITIP 855 Manuel de l'utilisateur 49
Y
X
1 2
3 4
60 30
20
50
0
0
Introduction des séquences de programme

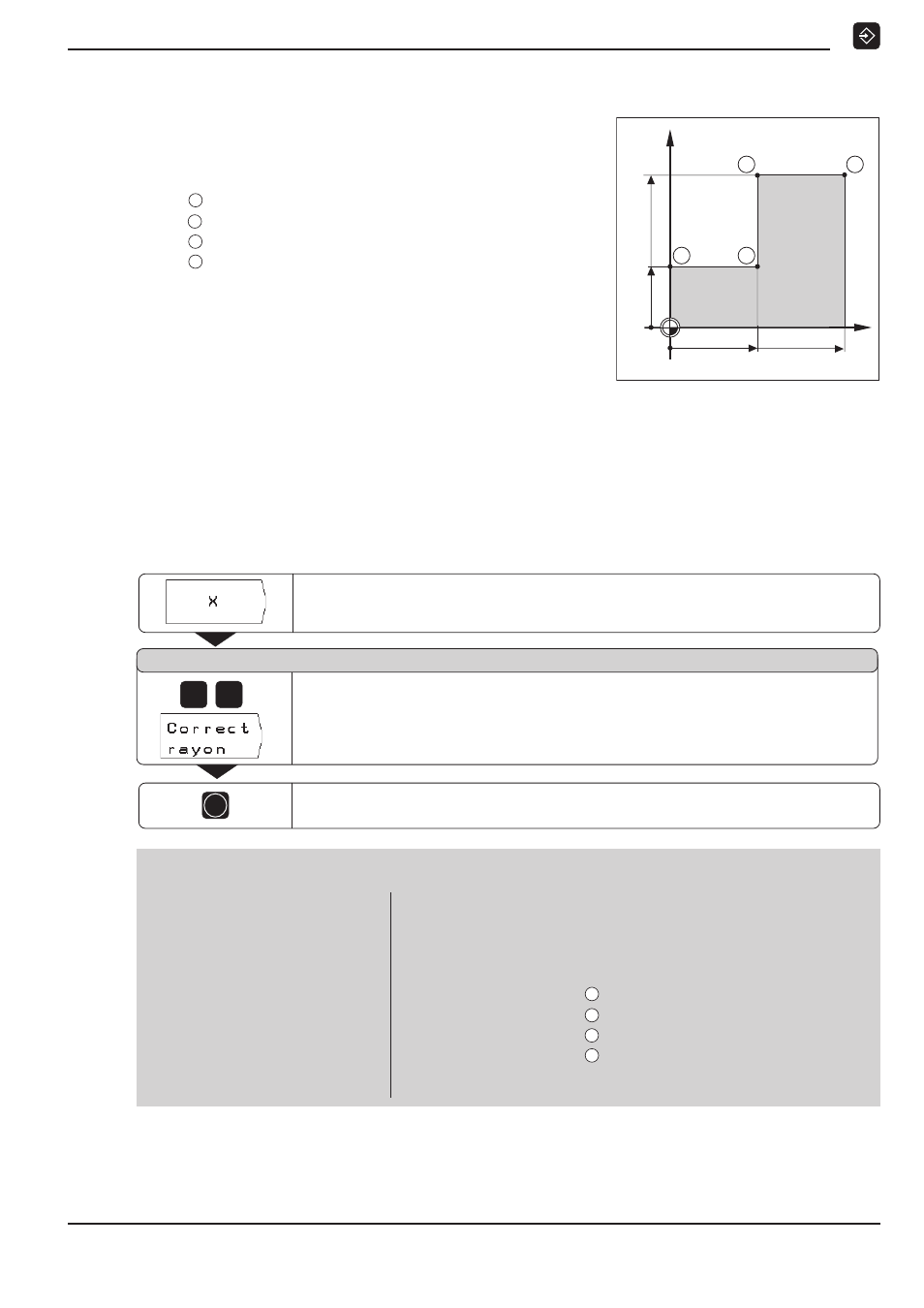

Exemple de programmation: Fraiser un palier
Les coordonnées sont programmées en valeur absolue, le point de
référence correspond au point zéro pièce.
Coin X = 0 mm Y = 20 mm
Coin X = 30 mm Y = 20 mm
Coin X = 30 mm Y = 50 mm
Coin X = 60 mm Y = 50 mm
Résumé des phases de programmation
➤
➤ ➤ ➤ ➤ Dans le menu principal MEMORISATION DE PROGRAMME ,
sélectionnez le sommaire des programmes à partir de la softkey
numéro de PGM .
➤ ➤ ➤ ➤ ➤ Introduisez le numéro du programme désiré et appuyez sur la
touche ENT.
➤ ➤ ➤ ➤ ➤ Dans le menu principal MEMORISATION DE PROGRAMME ,
sélectionnez Introduction de PGM .
➤ ➤ ➤ ➤ ➤ Introduisez les positions nominales.
Exécuter un programme terminé
Vous exécutez un programme terminé dans le mode de
fonctionnement
EXECUTION DE PROGRAMME (cf. chapitre I - 5) .
Exemple d'introduction: Introduire une position nominale dans
un programme (ici: séquence 6)
Sélectionner l'axe de coordonnées (axe X).
Séquences de programme
0 BEGIN PGM 10 MM Début du programme, numéro du programme et unité de mesure
1 Z+20.000 Hauteur de sécurité
2 X–20.000 R0 Prépositionner l'outil sur l'axe X
3 Y–20.000 R0 Prépositionner l'outil sur l'axe Y
4 Z–10.000 Déplacer l'outil à la profondeur de fraisage
5 Y+20.000 R+ Coordonnée Y du coin
6 X+30.000 R– Coordonnée X du coin
7 Y+50.000 R+ Coordonnée Y du coin
8 X+60.000 R+ Coordonnée X du coin
9 Z+20.000 Hauteur de sécurité
10 END PGM 10 MM Fin du programme, numéro du programme et unité de mesure
Position nominale ?
3 0
Valider l'introduction. La position nominale introduite se trouve maintenant
dans la séquence actuelle entre les deux lignes en pointillé.
ENT
3
1
2
4
Introduire la position nominale , par ex. 30 mm
et
sélectionner la correction du rayon d'outil: R – .
1
3
4
2
