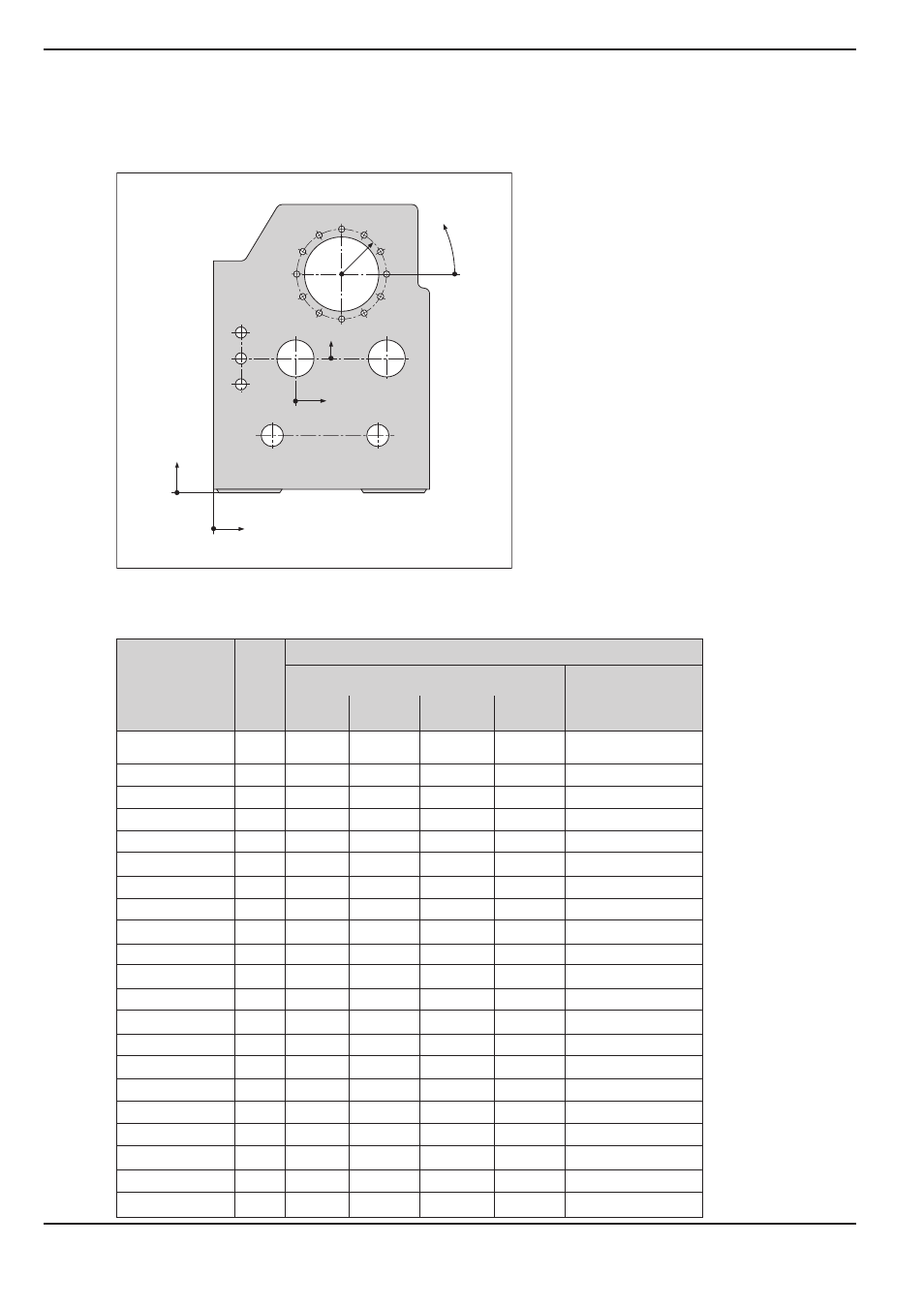

Principes de base pour les coordonnées de positions
10
Manuel de l'utilisateur
POSITIP 855
Cotes en mm
Coordonnées
Exemple: Plan de pièce avec cotation des coordonnées
(selon DIN 406, chap. 11; fig. 179)
ϕ
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.12
3.11
3
r
2
1.3
1.2
1.1
X2
Y2
X1
Y1
2.2
2.3
2.1
1
Une liste de coordonnées correspondant à cet exemple présente des avantages
lors d'un usinage en mode
MEMORISATION DE PROGRAMME
.
Principes de base pour les coordonnées de position
Pos.
X1 X2
Y1 Y2
r
ϕϕϕϕϕ
d
1
1
0
0
-
1
1.1
325
320
∅
120 H7
1
1.2
900
320
∅
120 H7
1
1.3
950
750
∅
200 H7
1
2
450
750
∅
200 H7
1
3
700
1225
∅
400 H8
2
2.1
– 300
150
∅
50 H11
2
2.2
– 300
0
∅
50 H11
2
2.3
– 300
– 150
∅
50 H11
3
3.1
250
0°
∅
26
3
3.2
250
30°
∅
26
3
3.3
250
60°
∅
26
3
3.4
250
90°
∅
26
3
3.5
250
120°
∅
26
3
3.6
250
150°
∅
26
3
3.7
250
180°
∅
26
3
3.8
250
210°
∅
26
3
3.9
250
240°
∅
26
3
3.10
250
270°
∅
26
3
3.11
250
300°
∅
26
3
3.12
250
330°
∅
26
Origine
coordonnées
