I - 2 Travailler avec le POSITIP – Les premiers pas
24 Manuel de l'utilisateur POSITIP 855

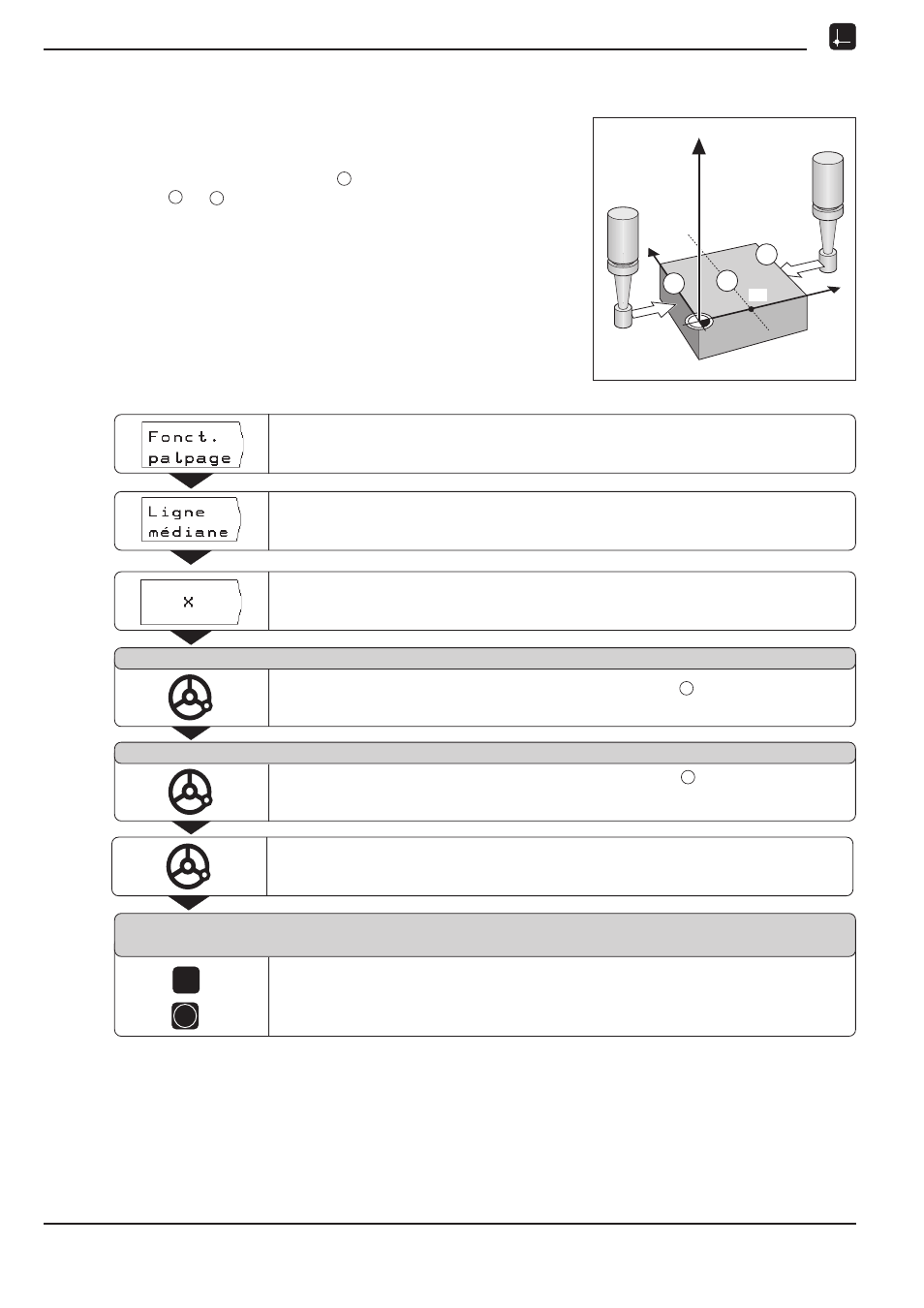

Exemple:Initialiser comme ligne de référence une ligne
médiane entre deux arêtes de la pièce
La position de la ligne médiane est définie par palpage des
arêtes
et .
La ligne médiane est parallèle à l'axe Y.
Coordonnée voulue pour
la ligne médiane:
X = 5 mm
Sélectionnez Ligne médiane .
Mode de fonctionnement: VALEUR EFFECTIVE
Sélectionnez Palpage .
Sélectionnez l'axe sur lequel la coordonnée sera initialisée: axe X
Palper la 1ère arête dans l'axe X
Palper la 2ème arête dans l'axe X
Y
X
2
1
Z
M
X?
Amener le palpeur d'angles KT sur l'arête de la pièce jusqu'à ce que la
lampe s'allume dans le palpeur.
Amener le palpeur d'angles KT sur l'arête de la pièce jusqu'à ce que la
lampe s'allume dans le palpeur. L'affichage est "gelé"; la distance entre les
deux arêtes est affichée sous l'axe sélectionné.
Dégager le palpeur KT de l'arête de la pièce.
ENT
Introduire la coordonnée ( X = 5 mm )
et prendre en compte la coordonnée de la ligne médiane comme ligne de
référence.
5
Introduire valeur pour X
+ 0
Fonctions de palpage pour l'initialisation du point de référence
M
2
1
2
1
