II - 6 Entrées et sorties à commutation
108 Informations techniques POSITIP 855
P60.2 P61.2 P61.2
X:
0
– +
Remise à zéro de l'affichage de la valeur effective
Tout affichage de la valeur effective peut être remis individuellement à
zéro à l'aide de l'une des entrées des plots 2 à 5 (cf. page précédente).
Durée min. de l'impulsion pour la remise à zéro: t
min
≥
100 ms
Signal zéro: Fermer le commutateur à 0 V (plot 1) ou
introduire une impulsion par un composant TTL ( ex. SN 74 LS XX):
U
H
≥
3,9 V (U
MAX
= 15 V)
U
L
≤
0,9 V bei I
L
≤
6 mA
Utilisation des signaux de commutation
Si vous désirez utiliser les signaux de commutation, vous devez
alimenter en tension continue 24 V (0 V sur le plot 10) le raccor-
dement Sub-D EXT (plot 23 à plot 25) du POSITIP.
On a alors 24 V sur les plots 14 à 21 tant que la valeur d'affichage
ne se trouve pas
pas pas pas pas dans à l'intérieur de la plage de commutation.
Ces plots sont affectés aux axes au moyen du paramètre de
fonctionnement P60.x. Dès qu'une valeur de mesure se trouve à
l'intérieur d'une plage de commutation, la tension est commutée
sur le plot affecté.
Vous pouvez définir la plage de commutation symétriquement par
rapport à zéro dans le paramètre de fonctionnement P61.x.
Si vous modifiez la position du point de référence, les
plages de commutation seront aussi décalées.
Affectation des axes de coordonnées: P60.x
Aucun axe affecté (inact.): P60.x = 0
Axe 1 affecté: P60.x = 1
Axe 2 affecté: P60.x = 2
Axe 3 affecté: P60.x = 3
Axe 4 affecté: P60.x = 4
Définition de la plage de commutation: P 61.x
0 à 99 999,999 [mm] symétr. par rapport à zéro P61.x
Charge max. admissible sur les sorties à commutation
I
MAX
= 100 mA
Résistance ohmique
Danger pour composants internes!
Ne relier les charges inductives qu'avec diode de roue
libre montée en parallèle!
Précision des plages de commutation et retard de commutation: P 69
Il vous est possible de sélectionner le retard de commutation, ainsi
que la précision de commutation des sorties à commutation.
Vous pouvez choisir entre:
•
Précision = Pas d'affichage; retard de commutation = 80 ms
-> Mode 1: P69 = 0
• Précision =
Période de gravure TP du système de mesure
Retard de commutation = 5 ms -> Mode 2: P69 = 1

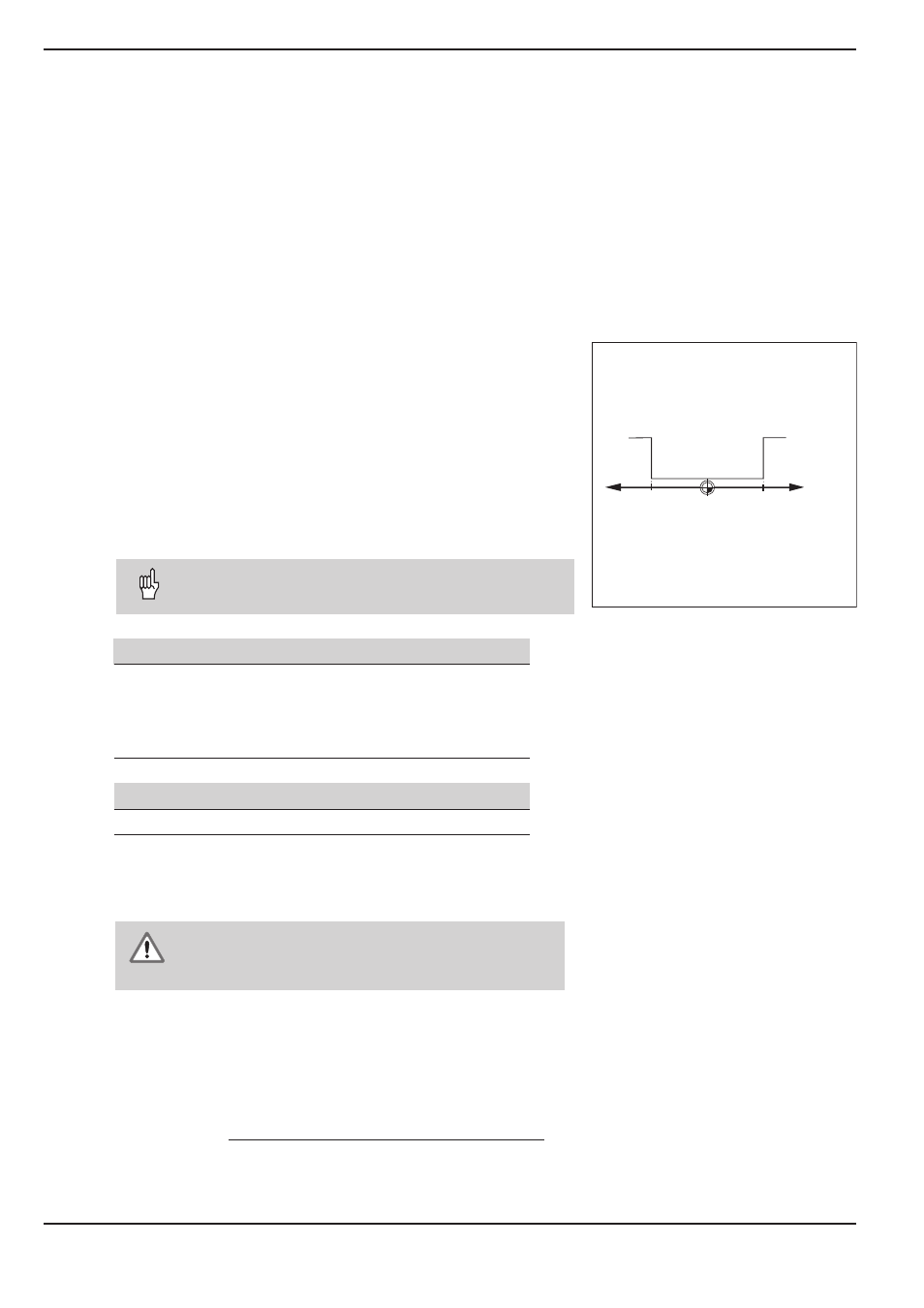

Fig. 50: Les plages de commutation sont
symétriques par rapport à zéro
