SMA Solar Technology AG Raccordements externes
Instructions d’installation SC20_25_35-IFR094521 69
6.9 Raccordement du système de communication
6.9.1 Interface NET
L'interface NET sert à la communication avec le Sunny Data Control, l'ordinateur, le modem ou la
Sunny WebBox. L'interface NET dépend des options sélectionnées et peut être exécutée sous la forme
d'une interface Ethernet, ISDN ou analogique.

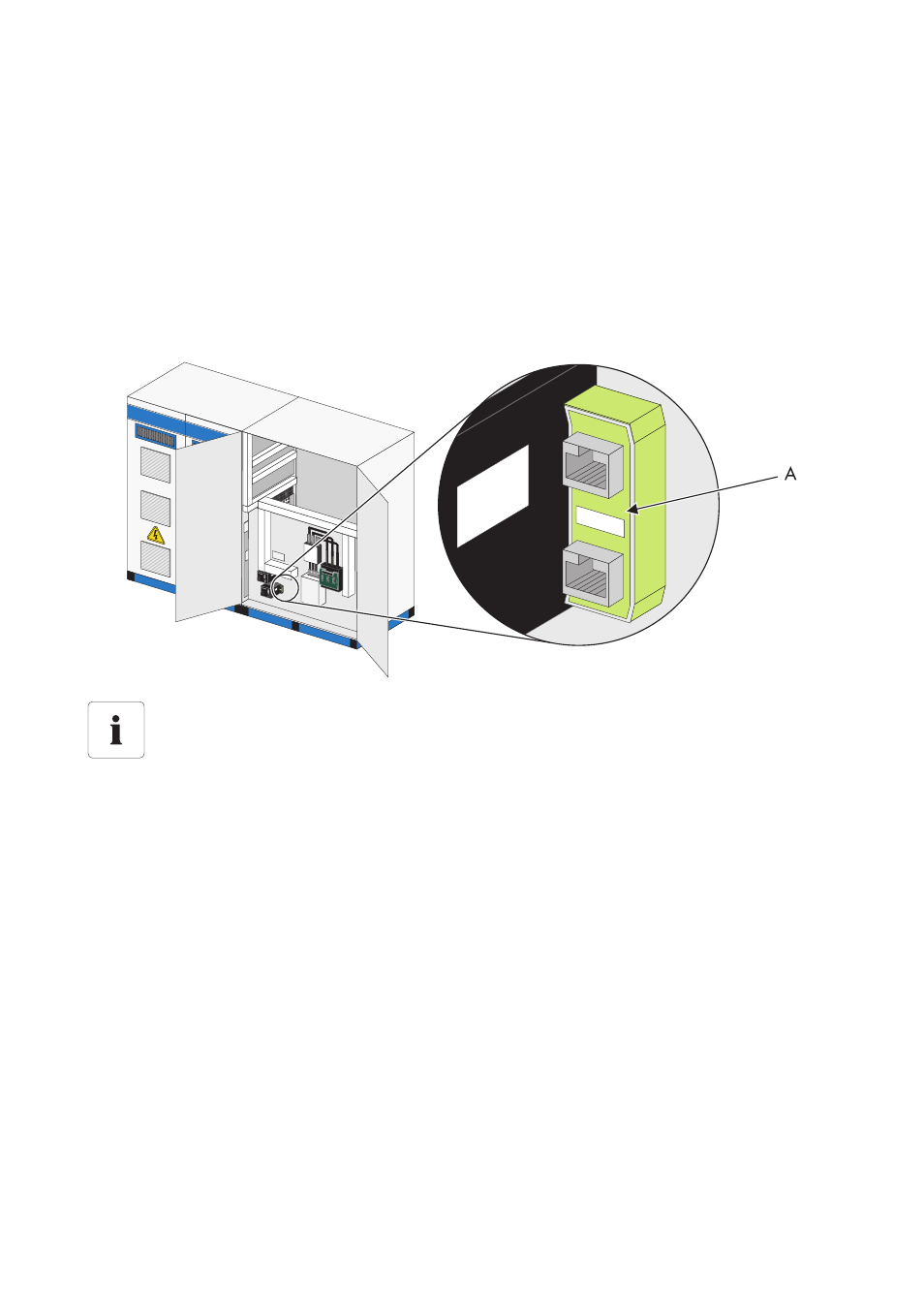

L'interface NET se trouve dans l'armoire AC. Le graphique suivant montre la position de l'interface
NET (A) du Sunny Central 250.
6.9.2 Câble de données RS485 pour la communication avec les
Sunny String-Monitor
La communication entre le Sunny Central Control et les Sunny String-Monitor en option (distributeur
DC avec surveillance intégrée du courant des strings) se fait via le câble de données RS485 raccordé
au port COM1 du Sunny Central Control. Le câble de données RS485 de la surveillance du courant
des strings du Sunny String-Monitor est raccordé au module HUB dans le Sunny Central.
Position de l'interface NET
Grâce à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est
possible de déterminer la position exacte de l'interface NET.
