6.6 Raccordement des câbles Team (en option)
Dans le montage en équipe, les câbles de puissance raccordent l'appareil maître à l'appareil esclave.
Les câbles nécessaires à cela (longueur standard : 5 m) sont compris dans la livraison. Si la longueur
des câbles ne suffit pas, un autre câble peut être utilisé. Ce câble doit avoir une résistance diélectrique
DC de 1 000 V et être dimensionné pour le courant d'équipe DC attendu à 100 % de la puissance
nominale. Vous trouverez les informations nécessaires au courant d'équipe DC dans le tableau
suivant.
Les bornes de raccordement destinées au montage en équipe se trouvent dans l'armoire DC. Le
graphique suivant montre la position des bornes de raccordement du Sunny Central 250.
1. Faites passer les câbles par l'ouverture disponible dans le sol de l'armoire DC.
2. Dotez les câbles de cosses.
Sunny Central Courant DC maximal Entrée Courant DC maximal équipe
Sunny Central 200 472 A 236 A
Sunny Central 250 591 A 296 A
Sunny Central 350 800 A 400 A
A Point de raccordement des câbles Team

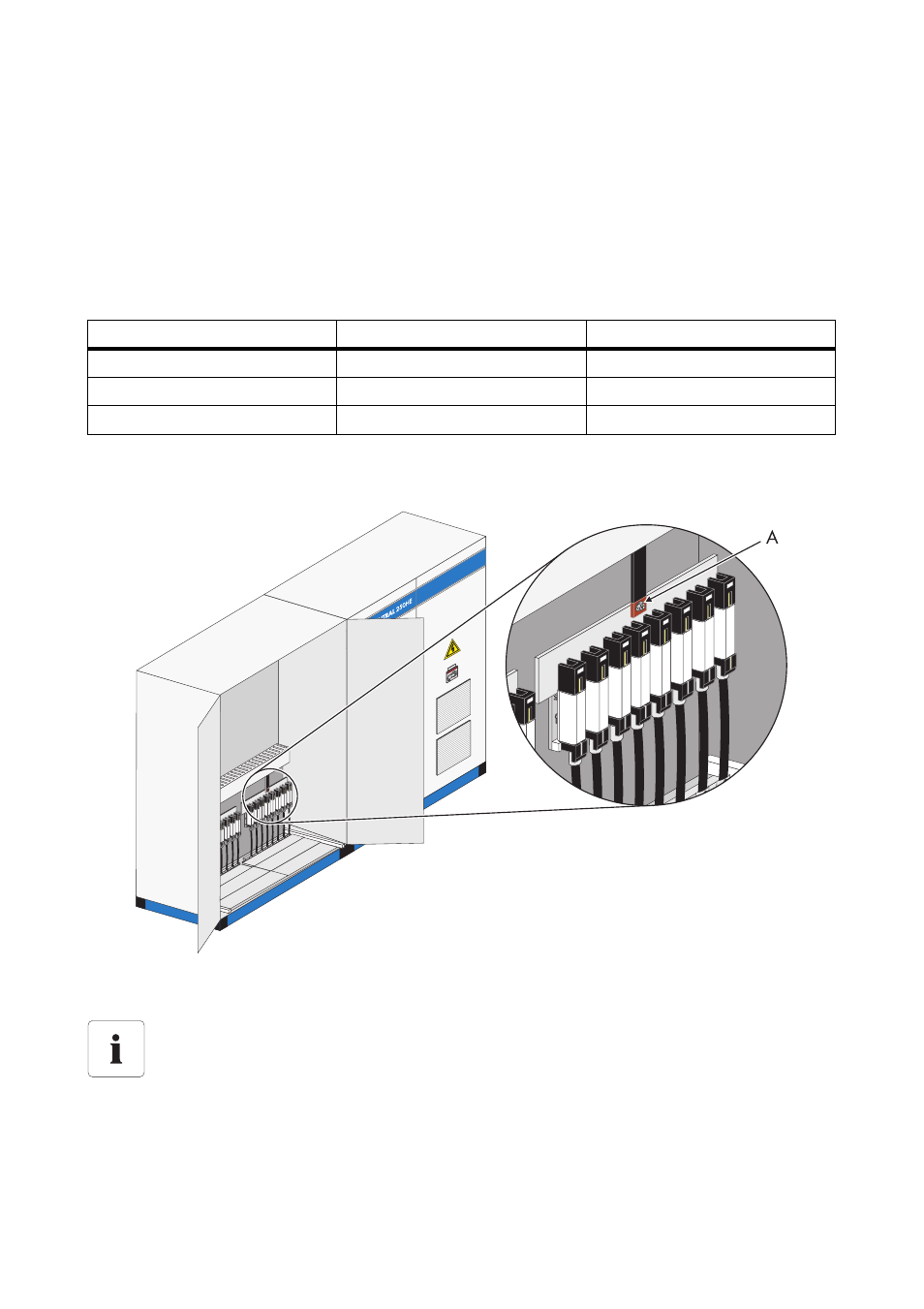

Position des bornes de raccordement pour le montage en équipe.
La position exacte des bornes de raccordement pour le montage en équipe diffère en
fonction du modèle. Grâce à l'étiquetage du matériel électrique et au schéma de
raccordement fourni, il est possible de déterminer la position exacte des bornes de
raccordement.
