Connexions électriques internes SMA Solar Technology AG
34 SC20_25_35-IFR094521 Instructions d’installation
Procédure de raccordement des câbles de puissance :
1. Dévissez le capot de protection de l'élément de puissance.
☑ Le capot de protection est démonté. Les raccords de l'élément de puissance sont maintenant
accessibles.
2. Insérez les câbles dans l'armoire DC en les faisant passer par la paroi latérale ouverte, au-
dessus des tôles de fond de l'armoire.
3. Liez ensemble les câbles se trouvant au niveau du sol de l'armoire de distribution à l'aide d'un
attache-câbles.
4. Raccordez en premier l'élément de puissance gauche. Pour serrer l'écrou, maintenez la vis en
position.
DANGER !
Danger d'incendie !
Si le raccordement des éléments de puissance est mal effectué, un incendie risque de se
produire.
• Respectez l'ordre des opérations lors du raccordement des éléments de puissance.

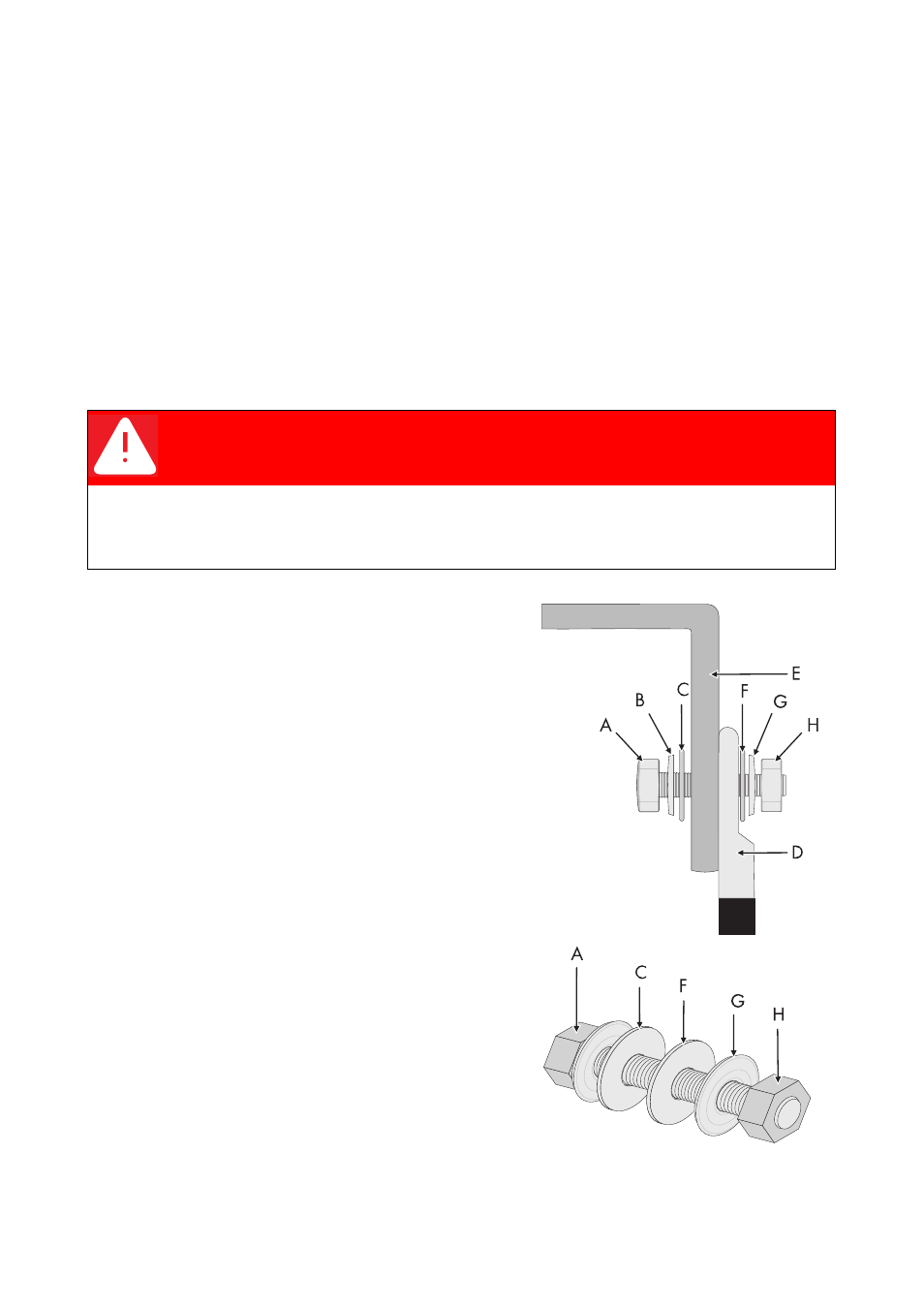

A Vis
B Anneau à bord d'arrêt
C Rondelle
D Cosse du câble de puissance
E Languette de raccordement
F Rondelle
G Anneau à bord d'arrêt
H Écrou
